Geberit PE SuperTube Drainage hydraulique optimisé des immeubles de grande hauteur
Grâce à une interaction parfaite entre tous les composants du système, la technologie Geberit PE SuperTube permet une installation d'évacuation des eaux usées particulièrement peu encombrante dans les immeubles de grande hauteur.
Geberit PE SuperTube rend superflue l'utilisation d'une conduite de ventilation parallèle et libère ainsi davantage d'espace pour les surfaces habitables et utiles.
Des tuyaux de dimensions réduites sur toute la longueur permettent d'utiliser des gaines techniques plus petites, tout en offrant un débit d'évacuation élevé de 12 l/s avec un diamètre de d110.
Geberit SuperTube expliqué rapidement Voici comment fonctionne le système de drainage
Les systèmes d'évacuation des eaux usées conventionnels dans les immeubles de grande hauteur sont généralement réalisés dans la dimension d160 et avec une ventilation secondaire supplémentaire de d90, ce qui nécessite beaucoup d'espace. Il faut également prévoir suffisamment d'espace sous les plafonds pour les conduites horizontales avec pente. Le débit d'évacuation d'un système conventionnel est de 12,4 l/s.

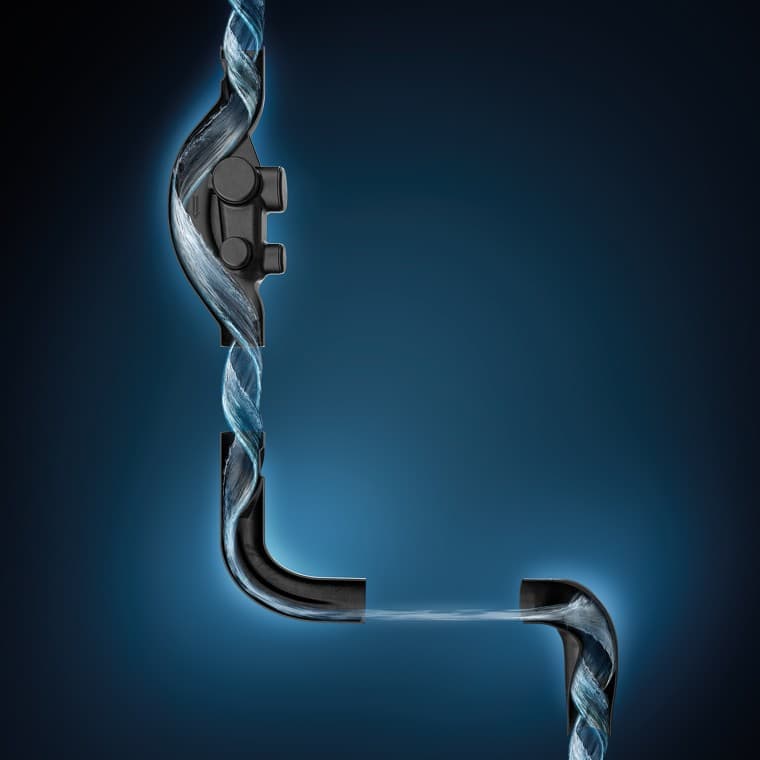

Le système d'évacuation hydrauliquement optimisé Geberit SuperTube nécessite moins d'espace et crée ainsi un espace habitable et utile supplémentaire. Grâce à la technologie Geberit SuperTube, une colonne d'air continue se forme dans la colonne de chute. Cela permet à la colonne de chute d'atteindre un débit d'évacuation de 12 l/s, même avec une dimension réduite de d110 et sans ventilation secondaire supplémentaire. Les conduites horizontales peuvent être installées sur une longueur maximale de 6 mètres sans pente.
Plus de calme – plus de confort avec Geberit Silent-db20
Le calme est un bien précieux. Geberit Silent-db20 SuperTube est un système d'évacuation des eaux usées peu encombrant destiné aux immeubles de grande hauteur et répondant à des exigences élevées en matière d'isolation acoustique.
Il minimise les nuisances sonores provenant des voisins et garantit un confort d'habitation maximal.
Outils de planification utiles pour Geberit PE SuperTube

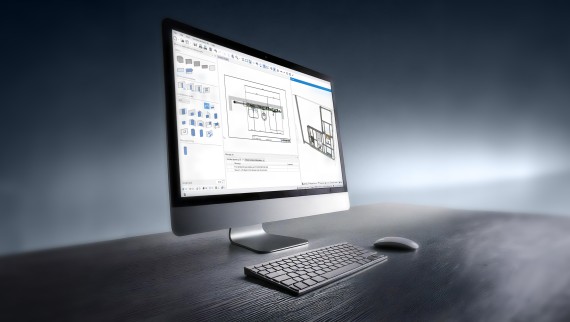

Geberit ProPlanner
En quelques étapes seulement, un système d'évacuation conventionnel peut être converti en un système Geberit SuperTube dans Geberit ProPlanner. Les dérivations et coudes standard sont alors automatiquement remplacés par des raccords SuperTube en PE Geberit.
Geberit BIM Plug-in
Le plug-in BIM Geberit pour Autodesk® Revit® est un outil intégré qui regroupe tous les outils de planification et de calcul Geberit pour Autodesk Revit dans une seule application intégrée.
Le module Catalogue contient également des données BIM pour les raccords Geberit PE SuperTube.
Raccords optimisés hydrauliquement de Geberit PE SuperTube
