Geberit Silent-db20 SuperTube Système d’évacuation à haute isolation phonique
La technologie Geberit Silent-db20 SuperTube repose sur la parfaite interaction entre les différents composants du système et permet l’installation de systèmes d’évacuation peu encombrants dans les immeubles de grande hauteur.
Grâce à ses propriétés hors du commun, il est optimal pour répondre aux exigences élevées en matière d’isolation phonique.
Geberit Silent-db20 SuperTube rend inutile l’installation d’une conduite de ventilation parallèle, ce qui se traduit par plus d’espace habitable et utile.
Les conduites de faibles dimensions rendent possible l’utilisation de gaines de conduites plus petites. Le diamètre d110 garantit néanmoins une capacité d’écoulement élevée de 12 l/s.
Avantages techniques de Geberit Silent-db20 SuperTube
Les fonctions et les performances hydrauliques sont certifiées par le TÜV Rheinland LGA Products Deutschland.
Geberit Silent-db20 SuperTube répond aux mêmes exigences en matière d’isolation phonique que le système conventionnel de dimension d160 avec conduite de dérivation de 9,5 l/s.
Rapport de classification de protection incendie selon la norme EN 13501-2 pour la manchette coupe-feu Geberit RS90 Plus EN et le coude BottomTurn Geberit Silent-db20 (MPA Université de Stuttgart).
La planification avec Geberit Silent-db20 SuperTube peut être exécutée dans Autodesk® Revit®.
Aperçu rapide de Geberit SuperTube Voici comment fonctionne le système de drainage
Les systèmes d'évacuation conventionnels des immeubles de grande hauteur nécessitent un espace important pour les tuyaux de d160 et les conduits de ventilation secondaire supplémentaires de d90.
Un espace suffisant sous les plafonds est également nécessaire pour que les tuyaux horizontaux présentent une pente adéquate. Dans ces conditions, le débit d'évacuation typique est de 12,4 l/s.
La technologie Geberit SuperTube permet d'augmenter l'espace habitable et la surface utile en créant une colonne d'air continue dans la colonne. Cela permet à la colonne d'atteindre un débit d'évacuation de 12 l/s avec un d110 plus faible et sans ventilation secondaire supplémentaire.
Les tuyaux horizontaux peuvent également être installés sans pente sur une longueur maximale de 6 mètres.
Système d’évacuation à haute isolation phonique pour les immeubles de grande hauteur aux exigences strictes
Le système d’évacuation Geberit Silent-db20 se distingue par son poids propre élevé. La matière synthétique renforcée garantit une nette réduction des vibrations, ce qui atténue sensiblement le niveau sonore.
Les nervures antibruit réduisent en outre le bruit dans les zones d’impact, la conception même du produit contribuant ainsi à l’isolation phonique. Ces caractéristiques sont désormais également disponibles avec la technologie SuperTube. Un système de colonnes de chute équipé de Geberit Silent-db20 SuperTube de 12 l/s remplit les mêmes exigences en matière d’isolation phonique qu’un système conventionnel de dimension d160 avec conduite de dérivation de 9 l/s.
Amélioration de l’isolation phonique au niveau des déviations
Les conditions d’écoulement étudiées au niveau de la déviation de la conduite verticale à la conduite horizontale montrent que l’utilisation du coude BottomTurn Geberit Silent-db20 garantit un flux nettement plus régulier. C’est d’ailleurs cet écoulement beaucoup plus irrégulier dans la structure conventionnelle qui génère un niveau sonore bien plus important, qui se propage aussi aux pièces voisines, comme l’ont démontré différentes séries d’essais.

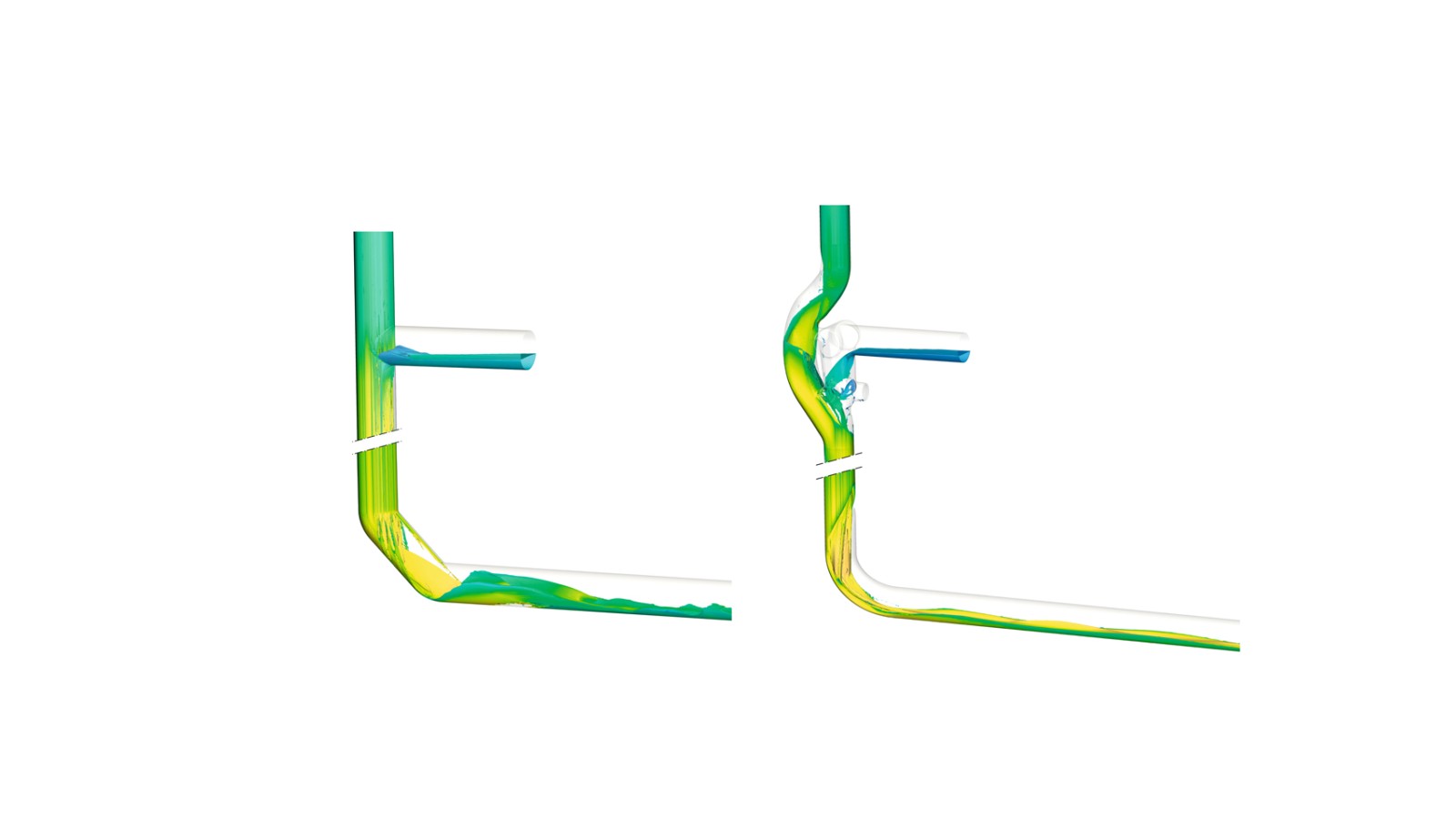

Une déviation constituée de deux coudes à 45° Geberit Silent-db20 en d160, à gauche dans l’illustration, génère des tourbillons dans la conduite, ce qui entraîne une augmentation du niveau sonore. En revanche, le coude BottomTurn Geberit Silent-db20, représenté à droite, transforme le flux annulaire de la colonne de chute en flux laminaire sans perturbations importantes.
Raccords optimisés sur le plan hydraulique Geberit Silent-db20 SuperTube
