Geberit FlowFit Durchflussoptimiertes Rohrleitungssystem für Trinkwasser
Fliessend leicht zu installieren
Das Versorgungssystem Geberit FlowFit mit lateraler Presstechnologie vereinfacht die Installation an verschiedenen Stellen und beschleunigt den Arbeitsablauf. Mit nur zwei Pressbacken können alle Durchmesser von d16 bis d75 verpresst werden. Somit fallen häufige Werkzeugwechsel weg.
Sichtfenster lassen Installateure erkennen, ob das Rohr tief genug eingesteckt ist. Und dank den blauen oder orangen Pressindikatoren auf den Fittings wissen sie, wenn das Rohrleitungssystem richtig installiert und sicher verpresst ist.
Zudem sind die Geberit FlowFit Pressfittings durchflussoptimiert – somit können geringere Durchmesser für die Trinkwasserinstallation eingesetzt werden.
Die Geberit FlowFit Rohre sind als Stangen und Rollenware mit und ohne Dämmung verfügbar. Das umfangreiche Sortiment der Geberit FlowFit Fittings ist für viele Einsatzbereiche geeignet.
Gute Gründe für Geberit FlowFit
Einfache Installation
Reibungslose Installation mit weniger Arbeitsschritten und ohne Unsicherheiten.
Zwei Pressbacken für alle Dimensionen
Reibungslose und schnelle Installation mit weniger Werkzeugwechsel.
Sicher verpresst
Eindeutige Werkzeugführung und zuverlässige Kontrolle der verpressten Installation.
Durchflussoptimiert
Planung kleinerer Rohrdurchmesser durch minimale Druckverluste.
Hauptanwendungen und Einsatzgebiete
Trinkwasserleitungen
Geberit FlowFit kann für Trinkwasserleitungen in der Steigleitung wie für Anschlussleitungen für Kalt- und Warmwasser verwendet werden.
Heizung in der Haustechnik
Geberit FlowFit kann für Kühl- und Heizungswasser mit und ohne Frostschutzmittel für bis zu 10 bar verwendet werden.
Druckluft
Geberit FlowFit kann für Druckluftanwendungen für bis zu 10 bar eingesetzt werden.
Vorteile von Geberit FlowFit Ohne Mühe sicher installieren
Installieren in wenigen Schritten
Geberit FlowFit ermöglicht sicheres und müheloses Arbeiten durch den Wegfall einzelner Arbeitsschritte und weniger Werkzeuge. Zudem vereinfachen klare Kontrollmöglichkeiten eine vollständige und sichere Installation.

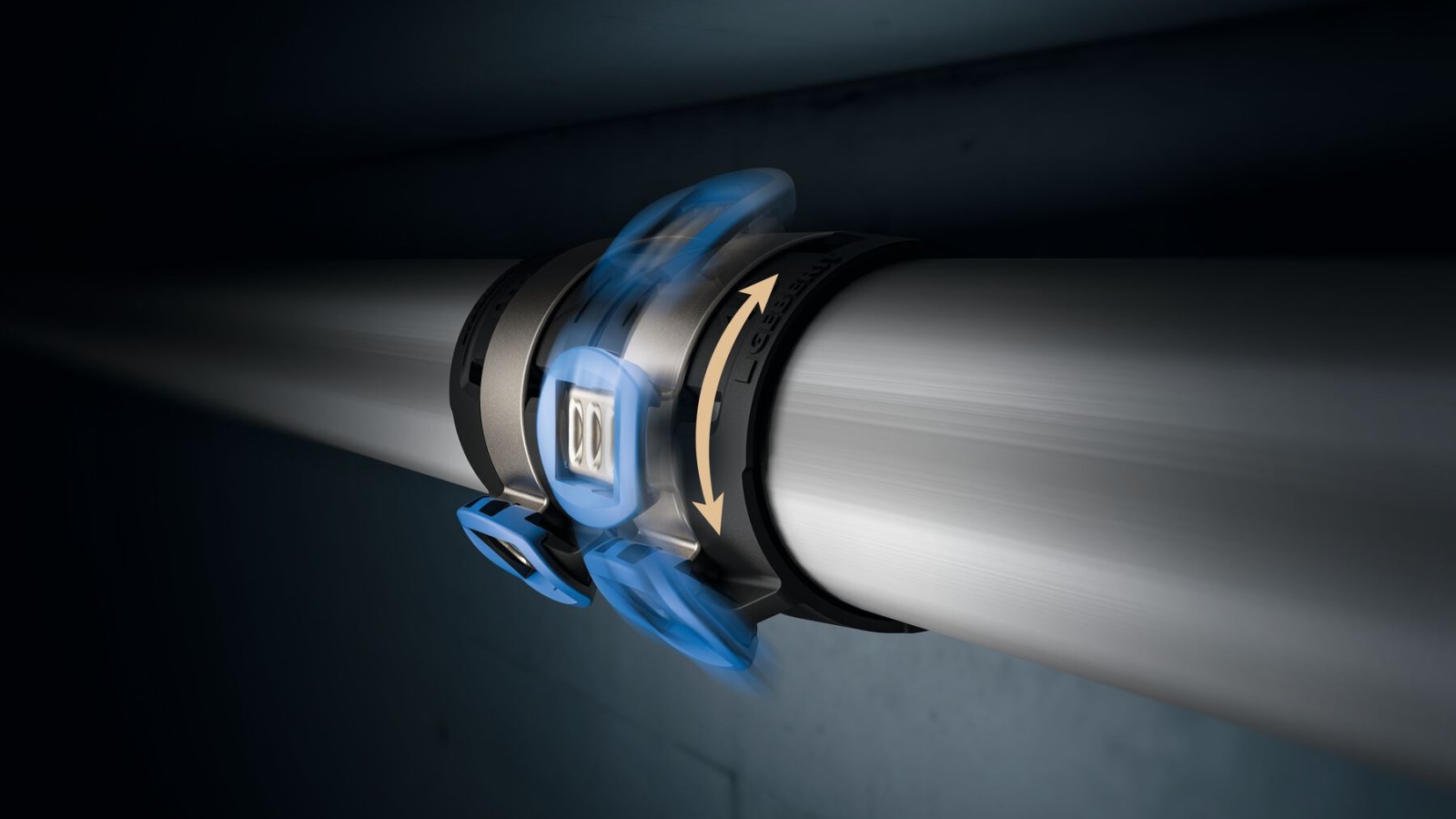

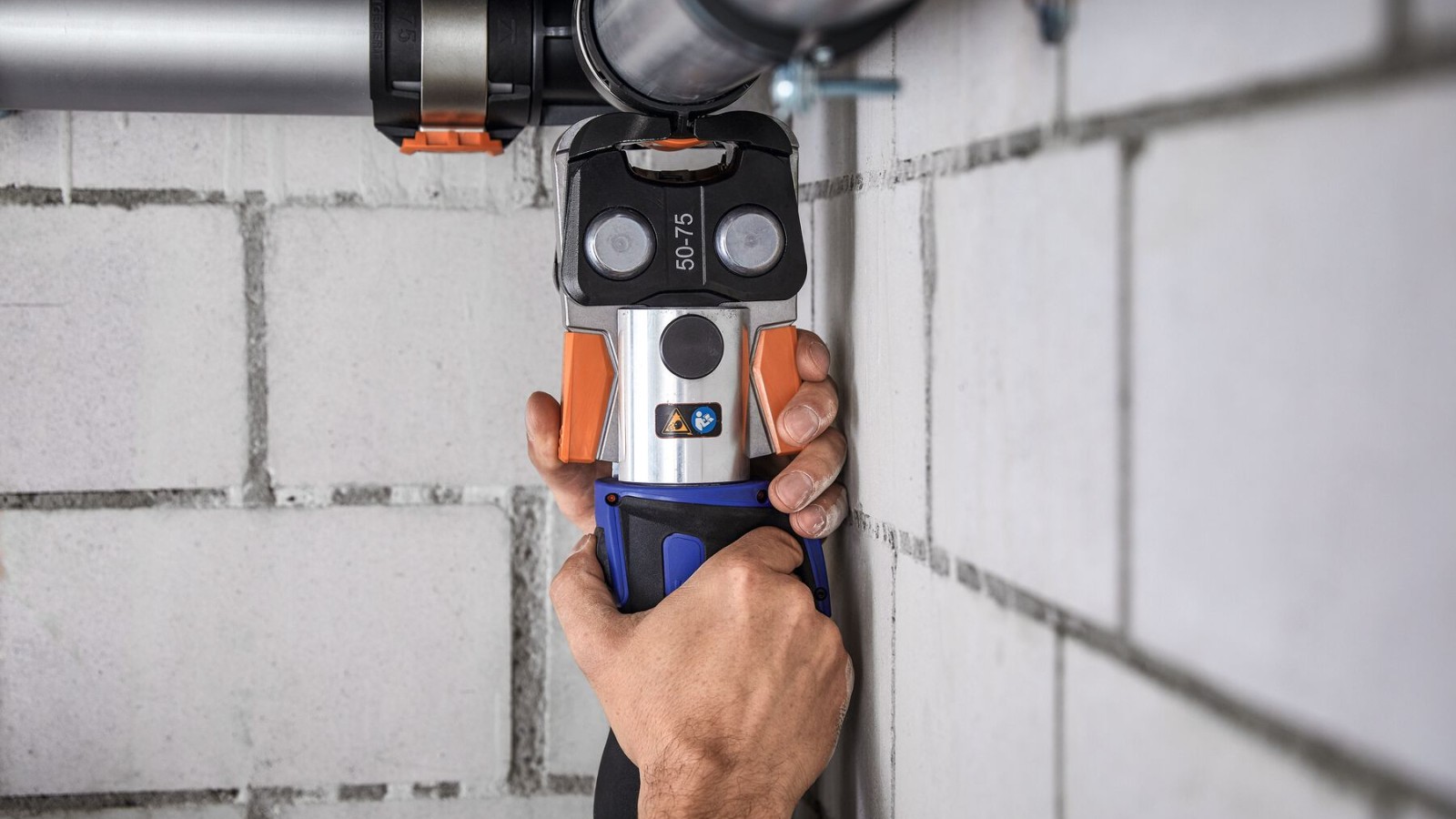

Die Pressstelle ist drehbar, somit kann die Pressbacke in jeder Einbausituation gut angesetzt werden. Damit lassen sich die Pressverbindungen auch an engen und schwer zugänglichen Einbaustellen sicher verpressen.

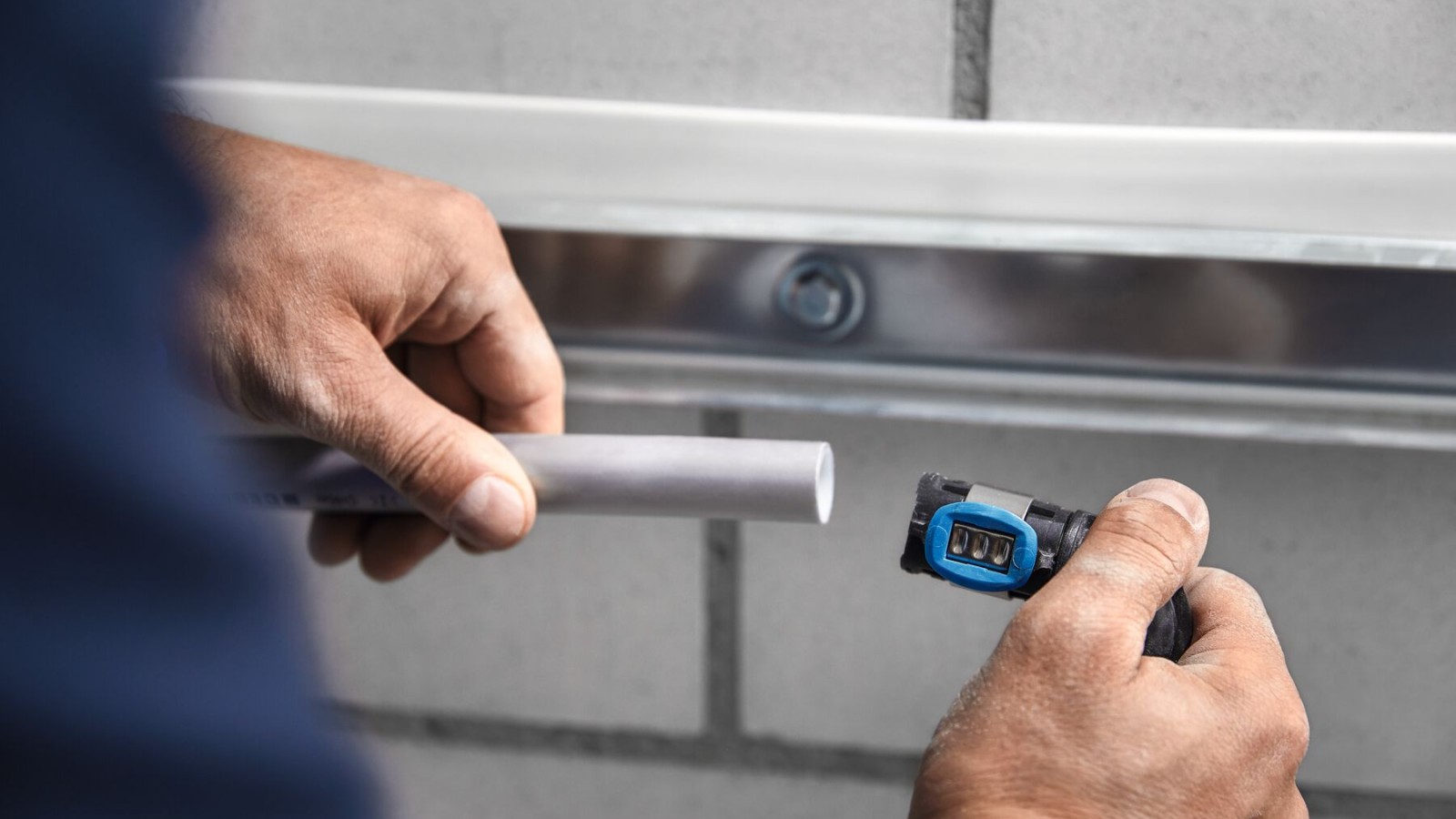

Aufgrund des speziellen Fittingdesigns entfällt das Kalibrieren und Entgraten der Rohre nach dem Ablängen.
Kein ständiger Werkzeugwechsel

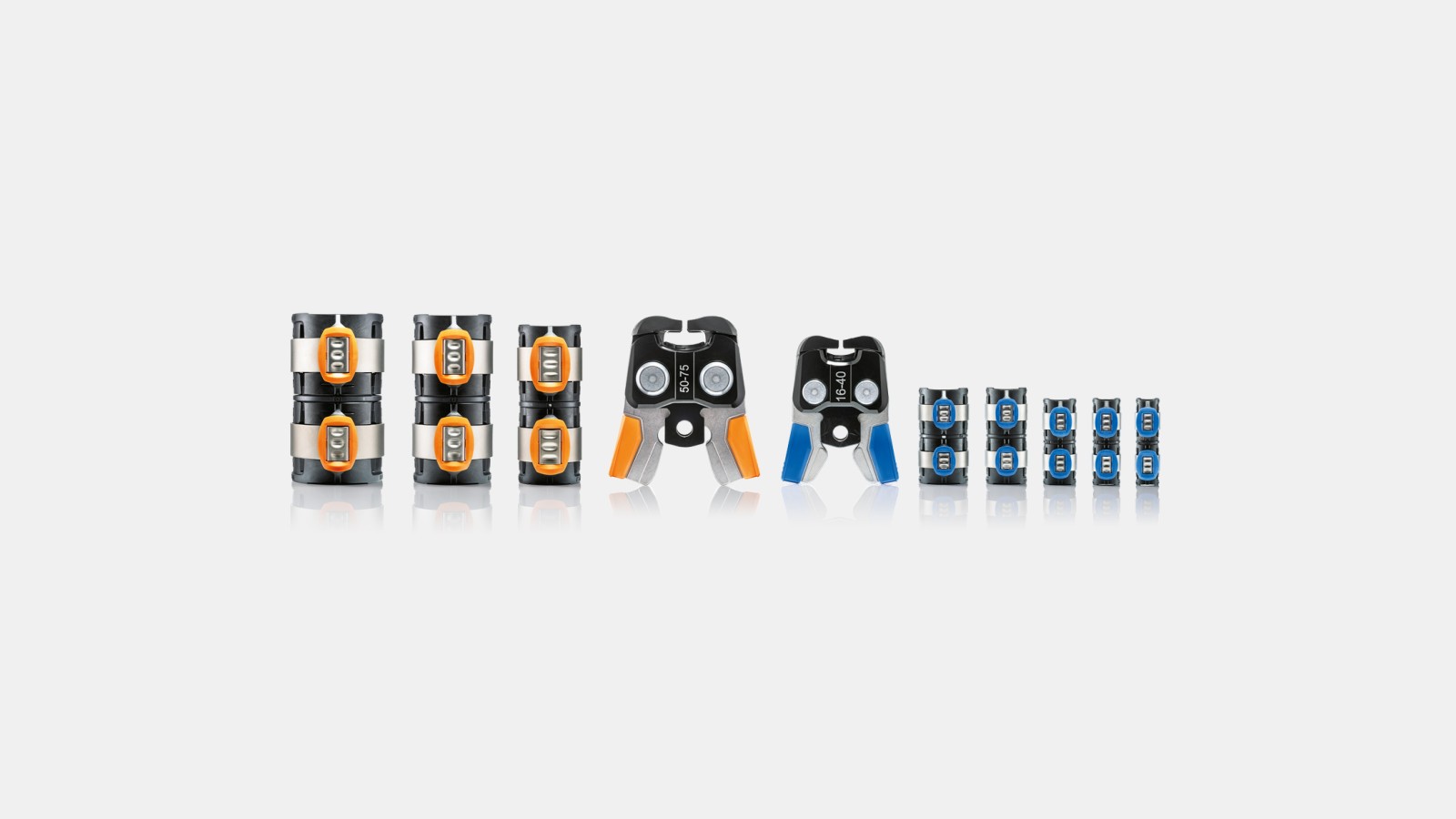

Mit nur zwei Pressbacken lassen sich Rohre in acht Dimensionen von d16 bis d75 verarbeiten. Damit entfallen zeitraubende Backenwechsel und es braucht deutlich weniger Werkzeug auf der Baustelle.

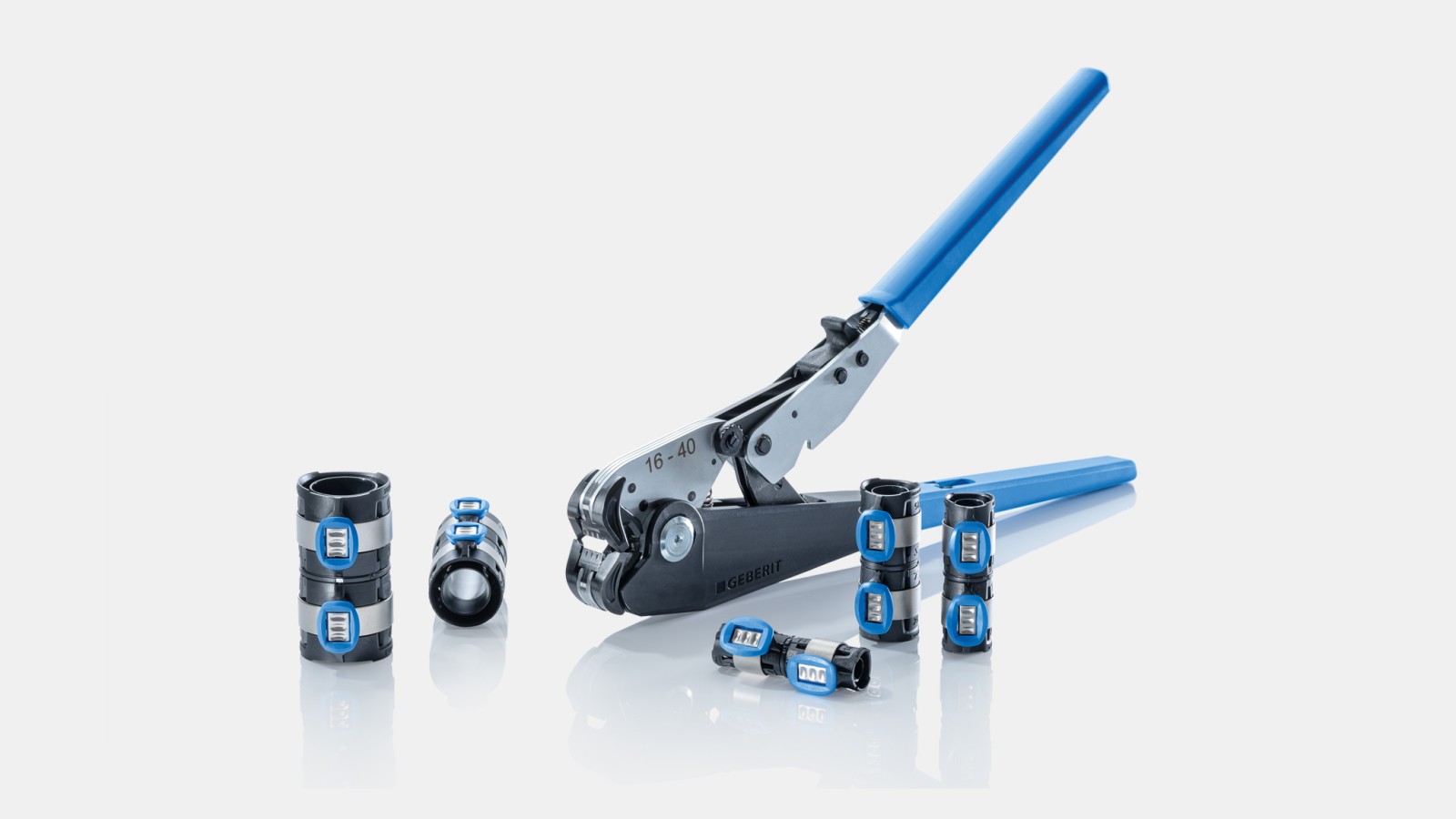

Die Dimensionen d16 bis d40 können mit einer Handpresszange verarbeitet werden. So lässt sich etwa ein ganzes Mehrfamilienhaus ohne Strom oder Akkuwechsel installieren.

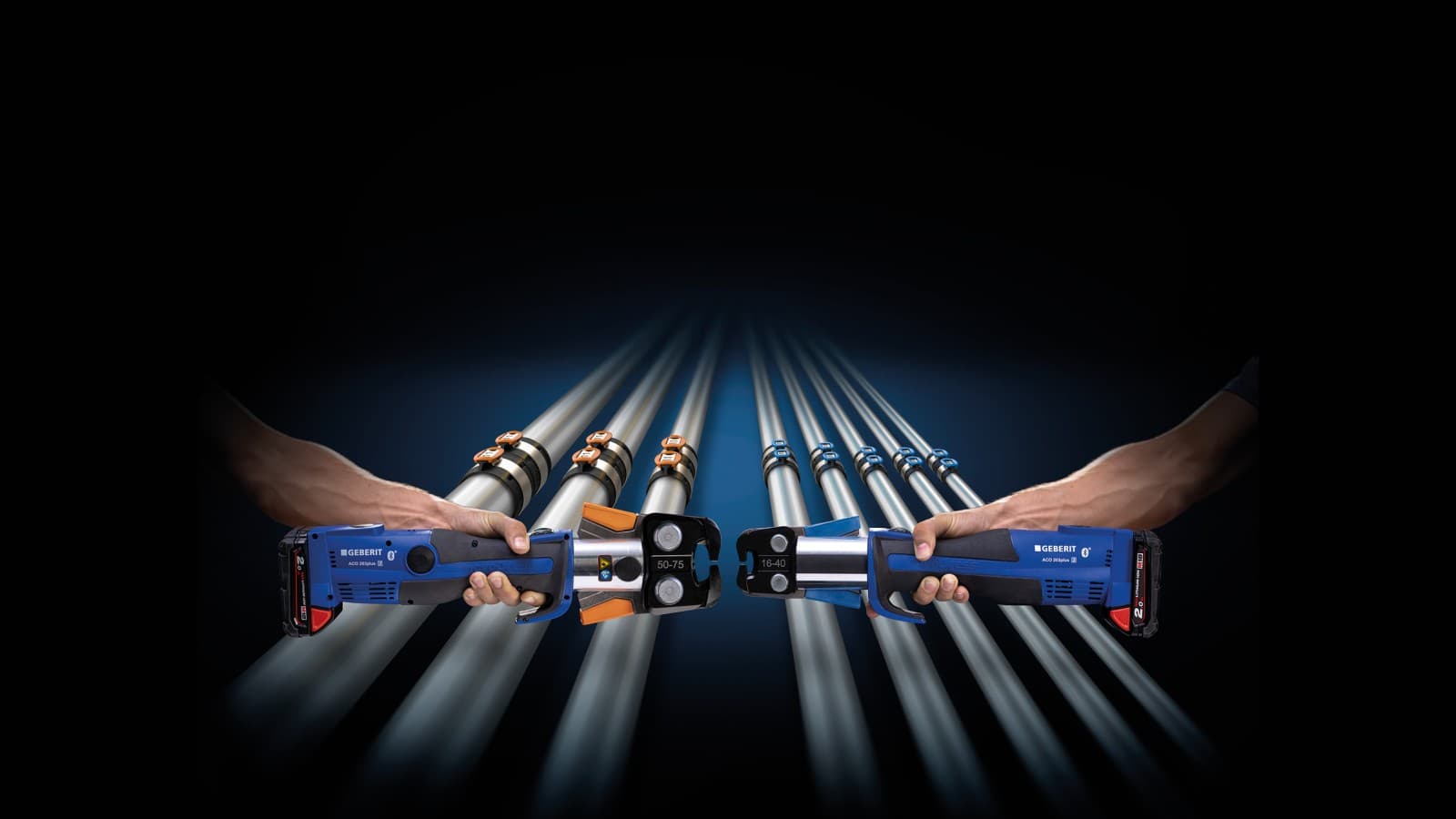

Die farbliche Kennzeichnung stellt eine klare Zuordnung von Backe und Fitting sicher und vermeidet Fehler durch Verwechslung.
Sichere Rohrverbindung durch Kontrolle

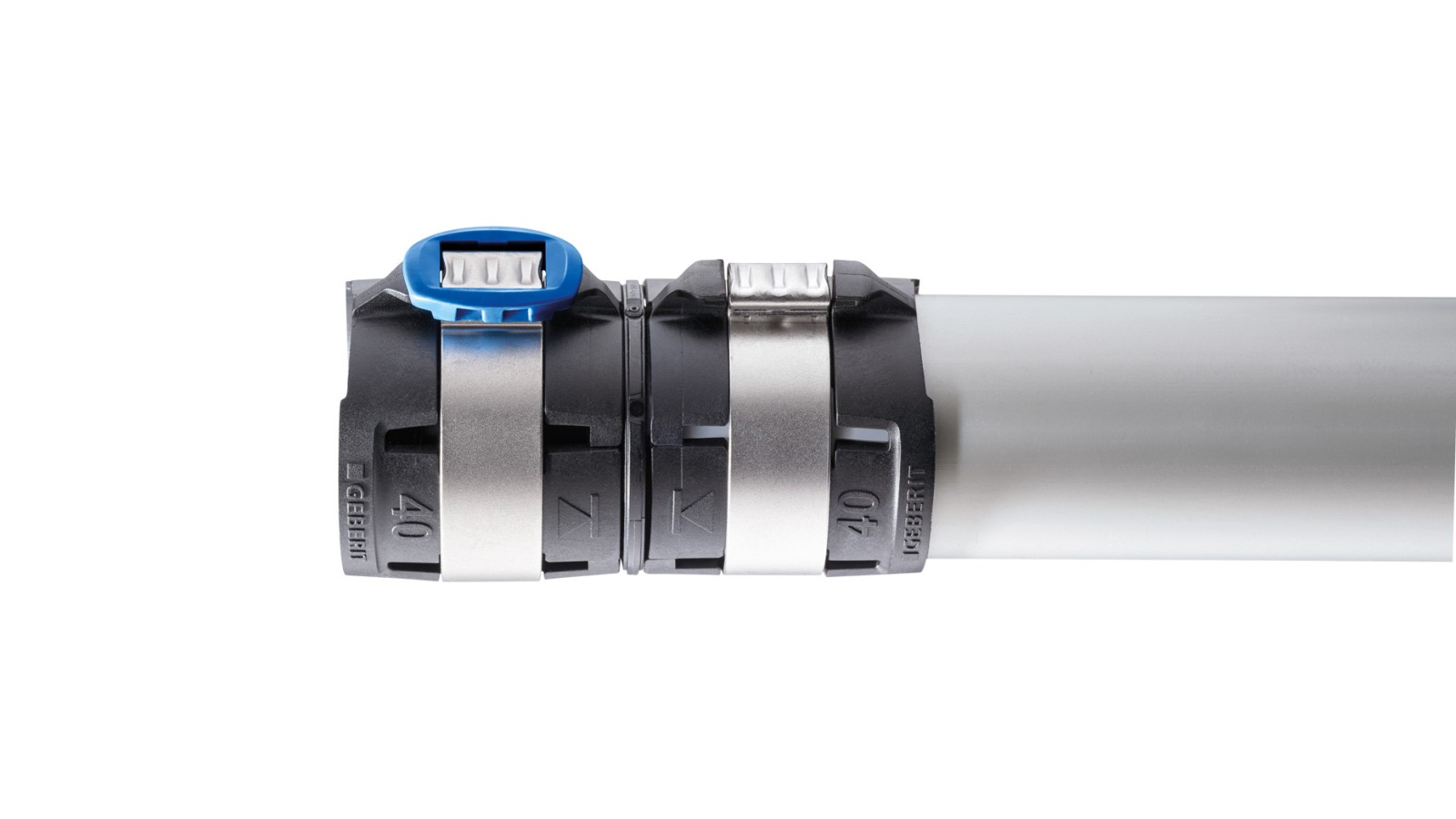

Geberit FlowFit sorgt gleich an mehreren Stellen für Sicherheit in der Verarbeitung. Über Sichtfenster im Fitting lässt sich die Einstecktiefe des Rohrs exakt kontrollieren.

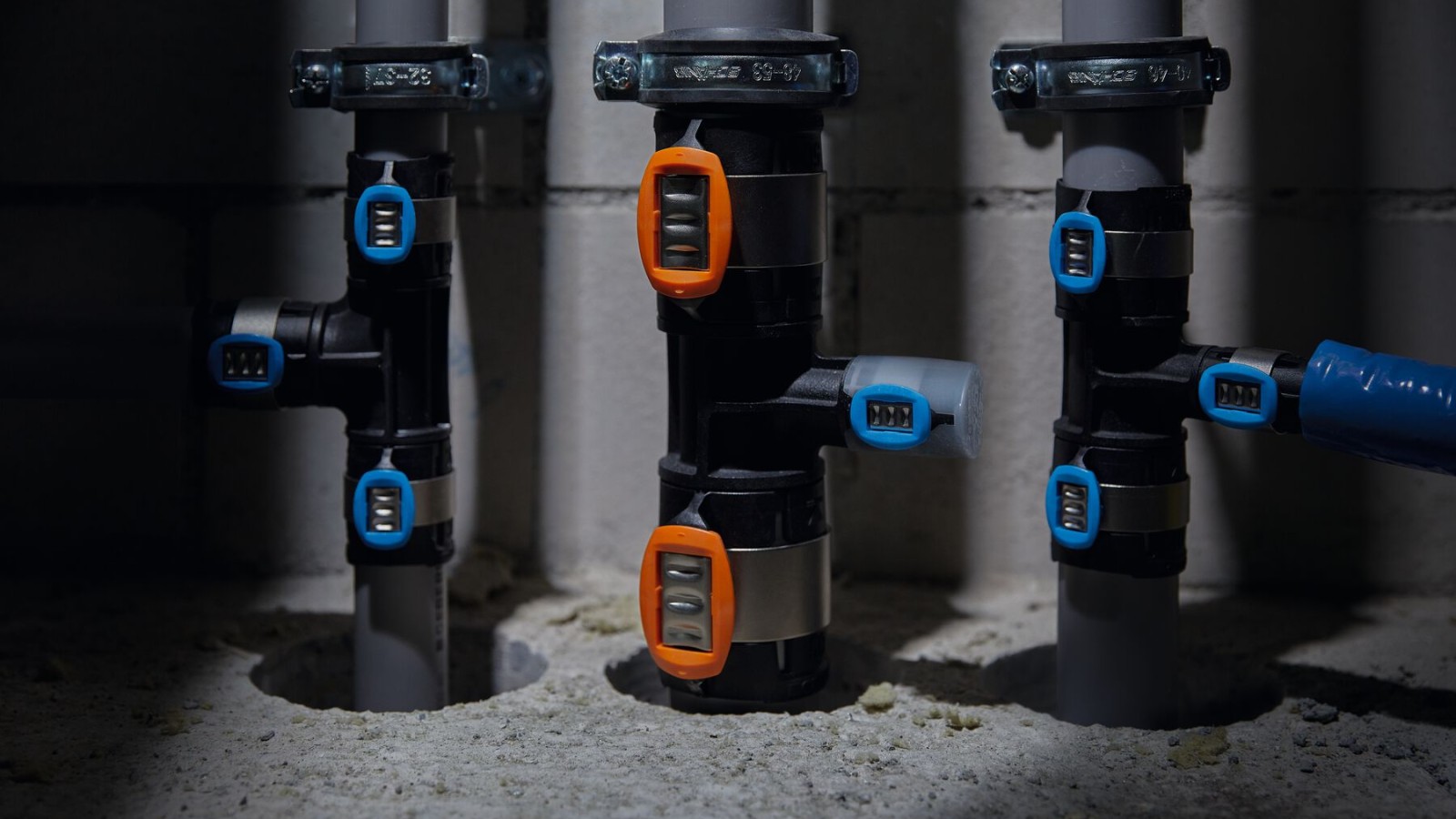

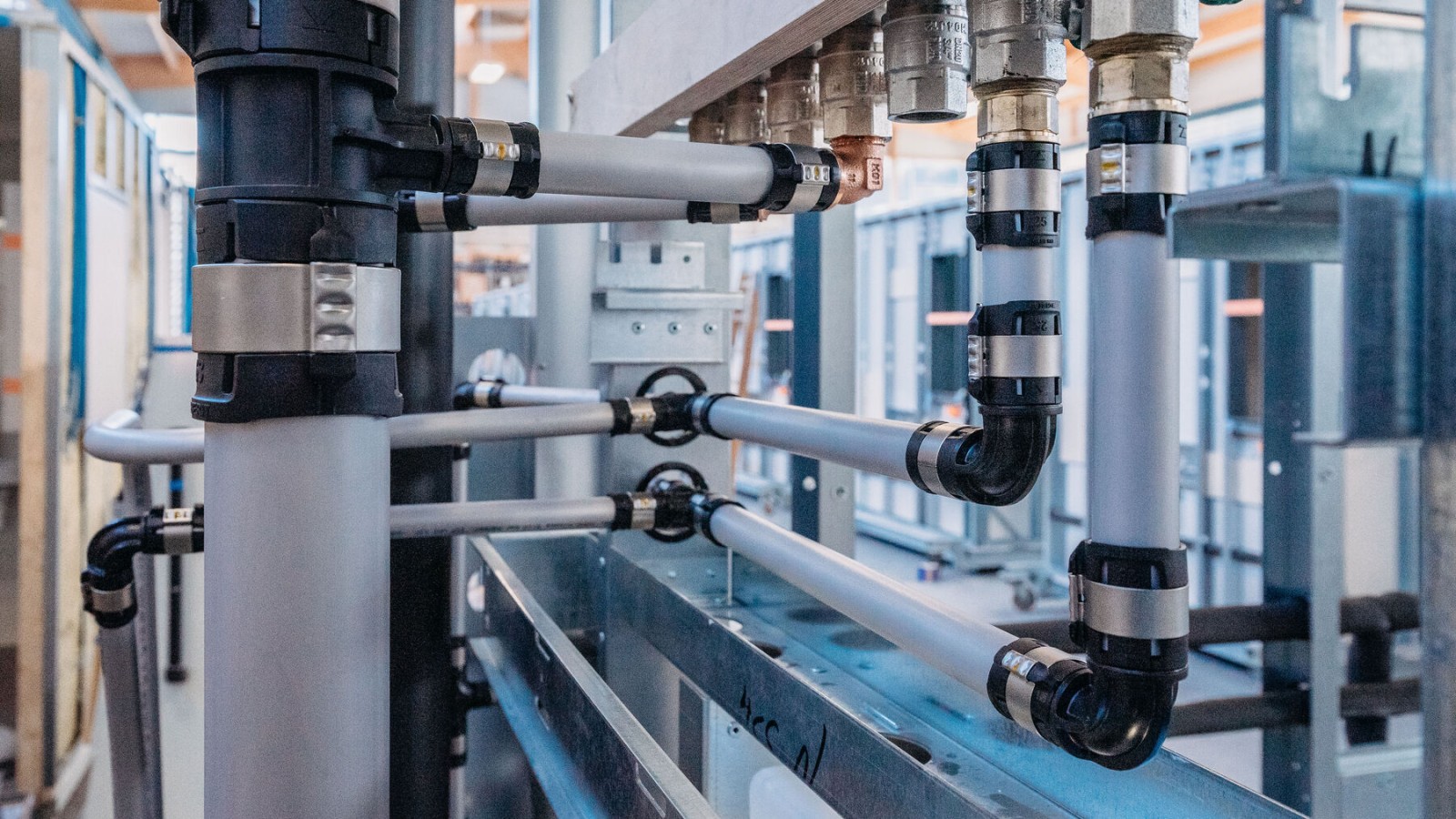

Der farbige Pressindikator fällt erst nach erfolgreicher Verpressung ab und signalisiert so bereits bei der Sichtkontrolle unverpresste Verbindungen eindeutig.

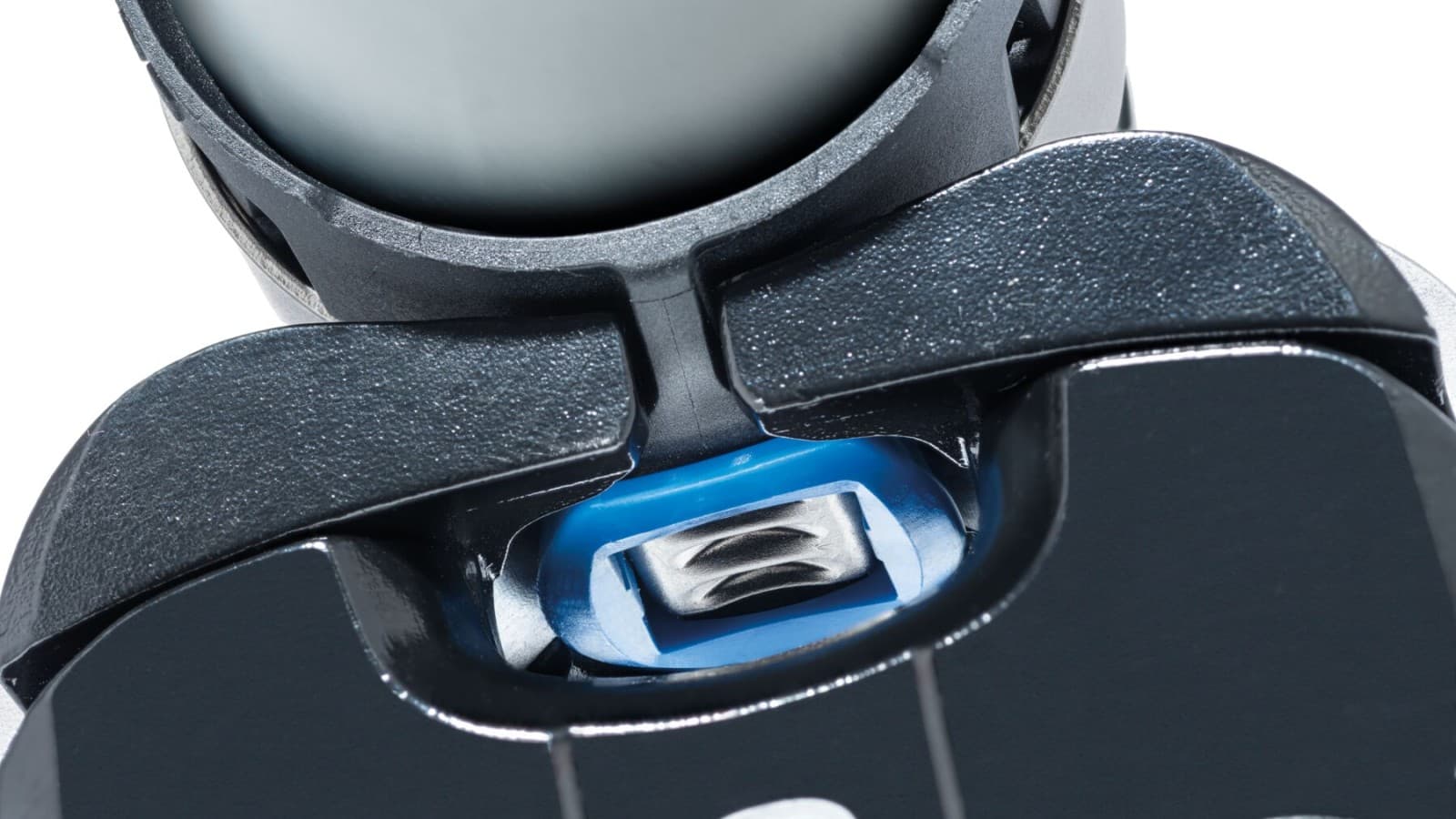

Werkzeug und Pressindikator passen ineinander wie Schloss und Schlüssel. Fehlverpressungen durch falschen Werkzeugansatz sind dadurch nahezu ausgeschlossen.
Saubere Installation ohne Druckverluste

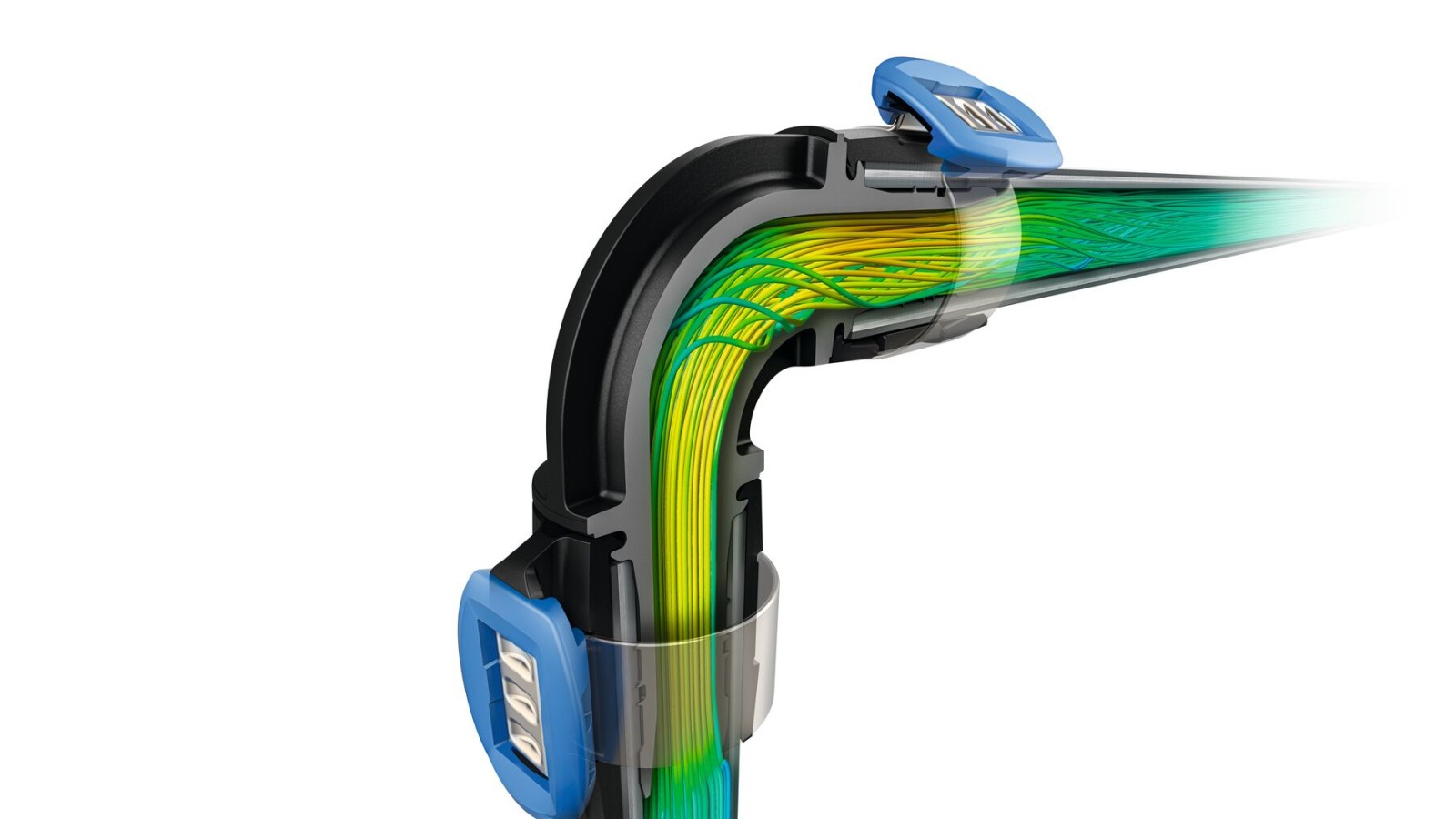

Das durchflussoptimierte Design der Pressfittings von Geberit FlowFit führt zu minimalen Druckverlusten. Eine Planung und Installation mit kleineren Durchmessern der Trinkwasserinstallation wird möglich.
Das führt zu kürzeren Ausstosszeiten, geringeren Wasservolumen und somit weniger Stagnation im Rohr.

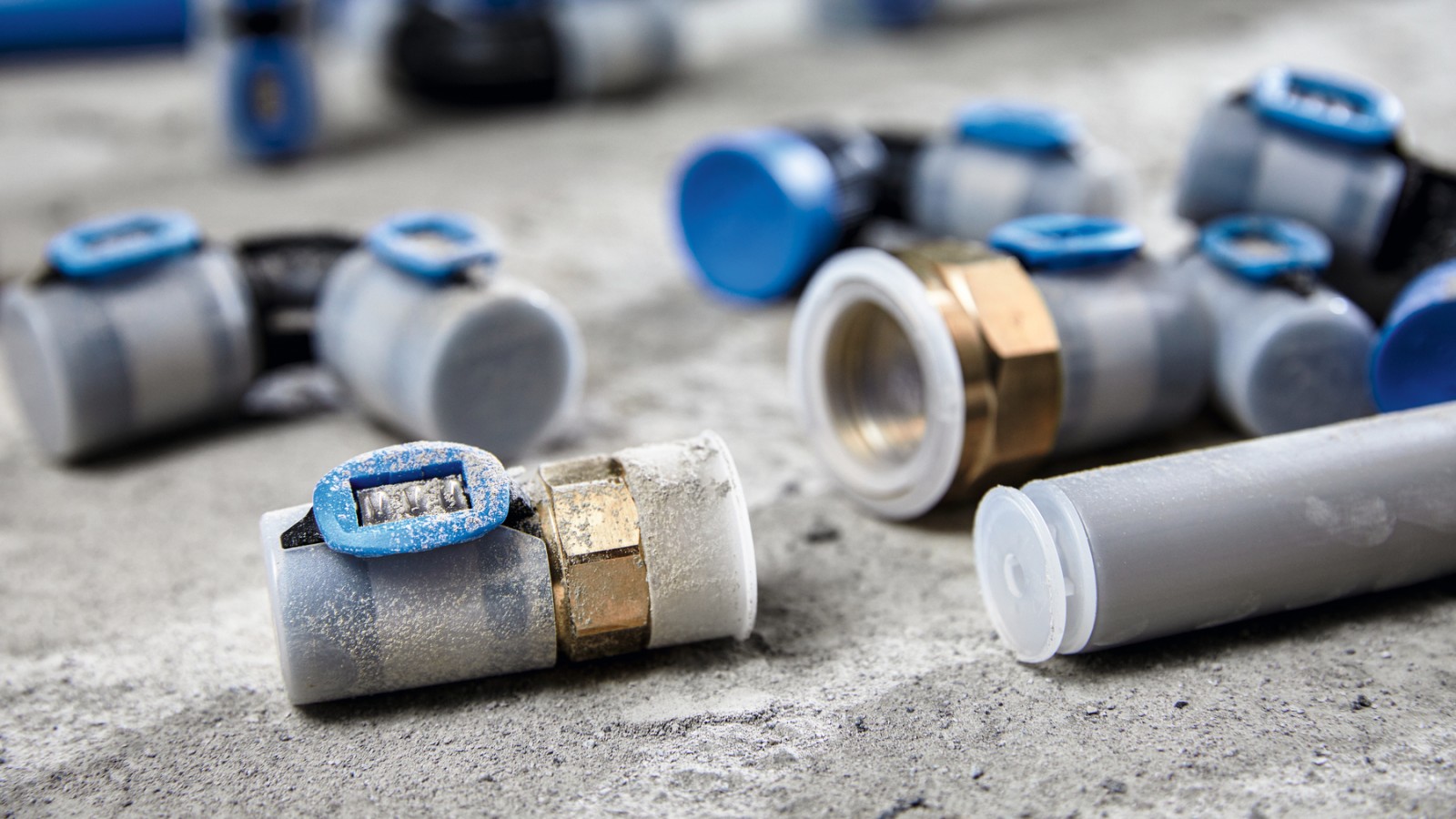

Alle Geberit FlowFit Fittings und Rohre sind einschliesslich der Gewindeanschlüsse mit Schutzkappen verschlossen. Damit sind sie beim Transport und der Lagerung sicher vor Staub und Schmutz geschützt.
Geberit FlowFit im Überblick
Daten & Fakten
Sortimentsübersicht
- 8 Nennweiten d16 bis d75
- Rund 500 Fittings und Formstücke
- Systemrohre Multilayer (ML), auch im Schutzrohr oder vorisoliert erhältlich
- Systemrohre Polybuten (PB), auch im Schutzrohr erhältlich
- MasterFix Übergang für werkzeuglose, sichere Schraubverbindung zu Geberit Sanitärgegenständen
- Vielfältiges Sortiment an Adaptern und Übergängen zu anderen Systemen
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 16 x 2,0 |
| 15 | 20 x 2,0 |
| 20 | 25 x 2,5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3,0 |
| 40 | 50 x 3,8 |
| 50 | 63 x 4,0 |
| 65 | 75 x 4,6 |
Fittings
Merkmale
Umfangreiches Sortiment

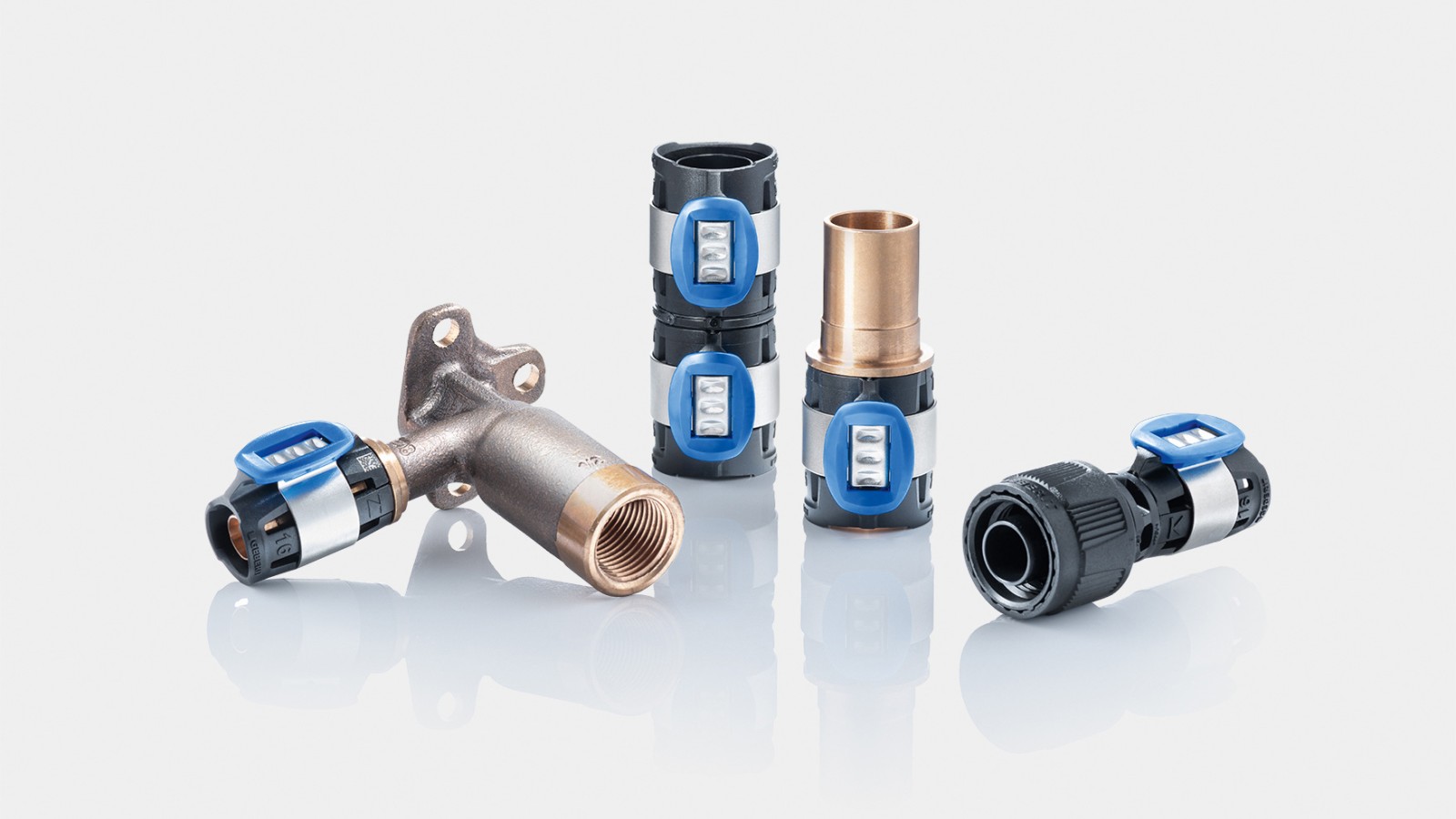

Geberit FlowFit bietet ein umfangreiches Sortiment an Fittings aus PPSU, bleifreiem Rotguss und bleifreier Siliziumbronze an. Das Sortiment deckt Standard-Fittings sowie spezielle Fittings ab.
Werkzeugloser Anschluss

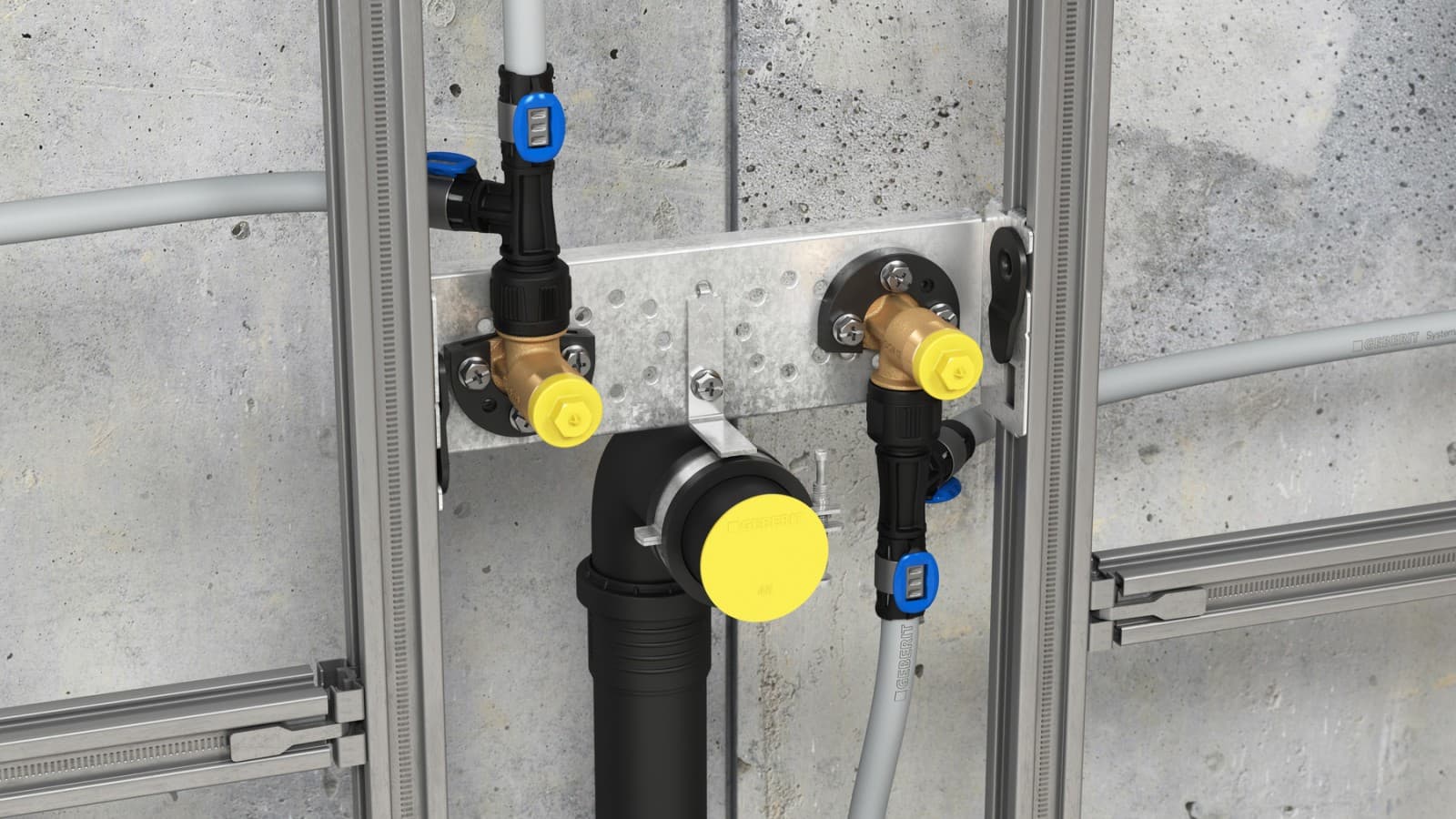

Mit dem Übergang MasterFix lässt sich Geberit FlowFit werkzeuglos an alle Geberit Armaturen anschliessen. Die Verbindung lässt sich auch nach langer Betriebsdauer wieder lösen.
Mit anderen Versorgungssystemen kombinierbar
Die Systemrohre von Geberit FlowFit können auch als Steckverbindung mit den Geberit PushFit Fittings verwendet werden. Zum Anschluss an weitere Geberit Versorgungssysteme sind Systemübergänge verfügbar.
Geberit FlowFit Universalfitting
Soll Geberit FlowFit etwa in einem Altbau an bereits installierte Rohre angeschlossen werden, war bisher eine aufwändige und zeitintensive Verbindung nötig.
Einfacher geht es mit dem Geberit FlowFit Universalfitting. Zunächst muss man die Dimension des Fremdrohres messen, dieses mit dem Geberit Entgrat- und Kalibrierwerkzeug vorbereiten, dann das Übergangsfitting aufstecken und verpressen. Beim anderen Ende lässt sich Geberit FlowFit wie gewohnt installieren.
Verfügbar ist das Universalfitting für Geberit FlowFit in den Dimensionen d16 bis d26 mit unterschiedlichen Rohrdicken.
Systemrohre

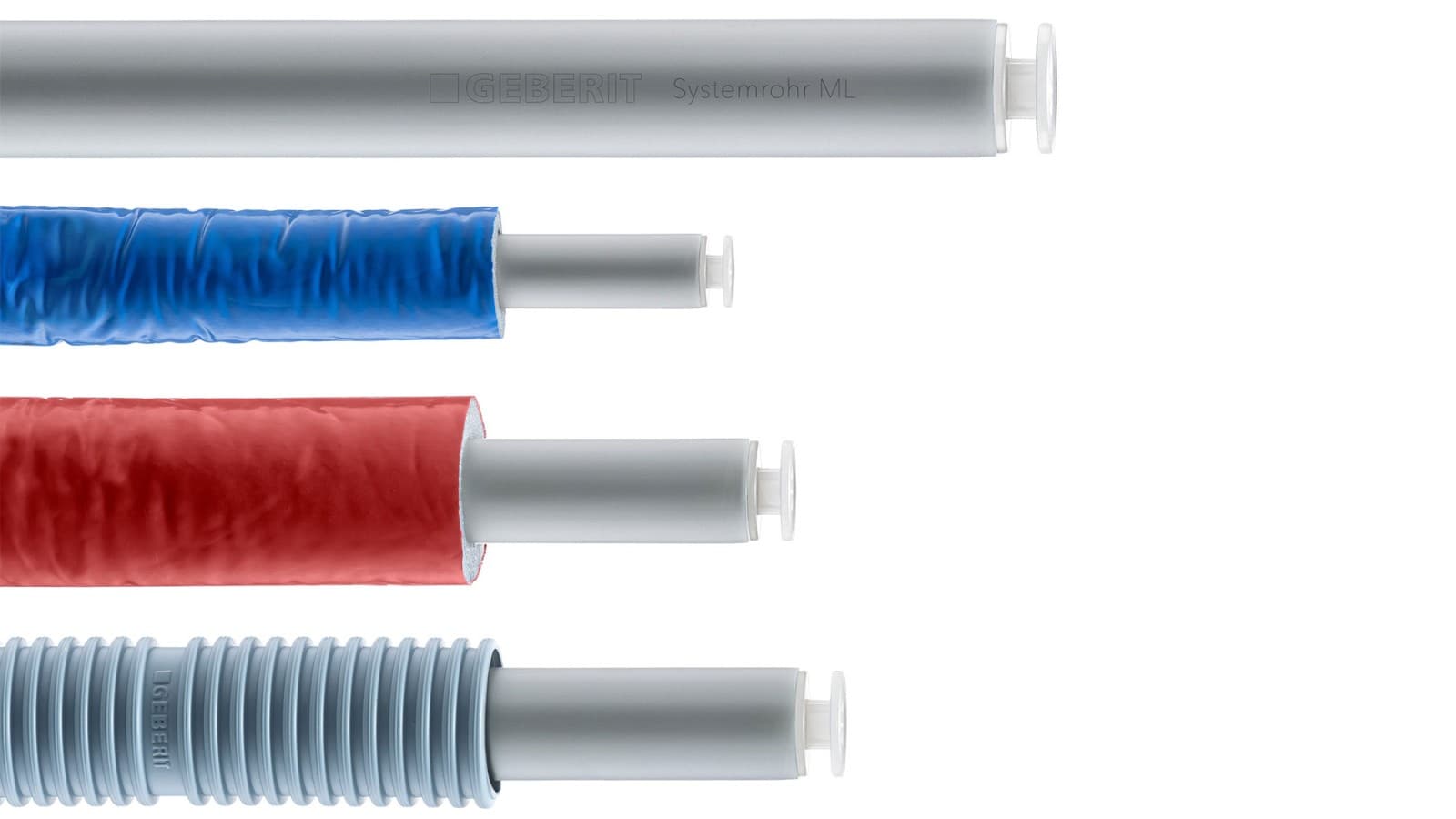

Geberit Systemrohr ML
- Mehrschichtiges Systemrohr für alle Anwendungen
- Leicht und formstabil
- Erhältlich als blankes Rohr für die Dimensionen von d16 bis d75
- Mit Schutzummantelung oder mit Dämmung aus Polyethylen-Schaumstoff für die Dimensionen d16 und d20
- Verschiedene Dämmschichtdicke mit strapazierfähiger Folienbeschichtung in Rot und Blau verfügbar
- Schutzstopfen an den Rohrenden beugen Staub-und Schmutzeinlagerungen vor
- Als Rollenware für die Dimensionen d16 bis d32 erhältlich

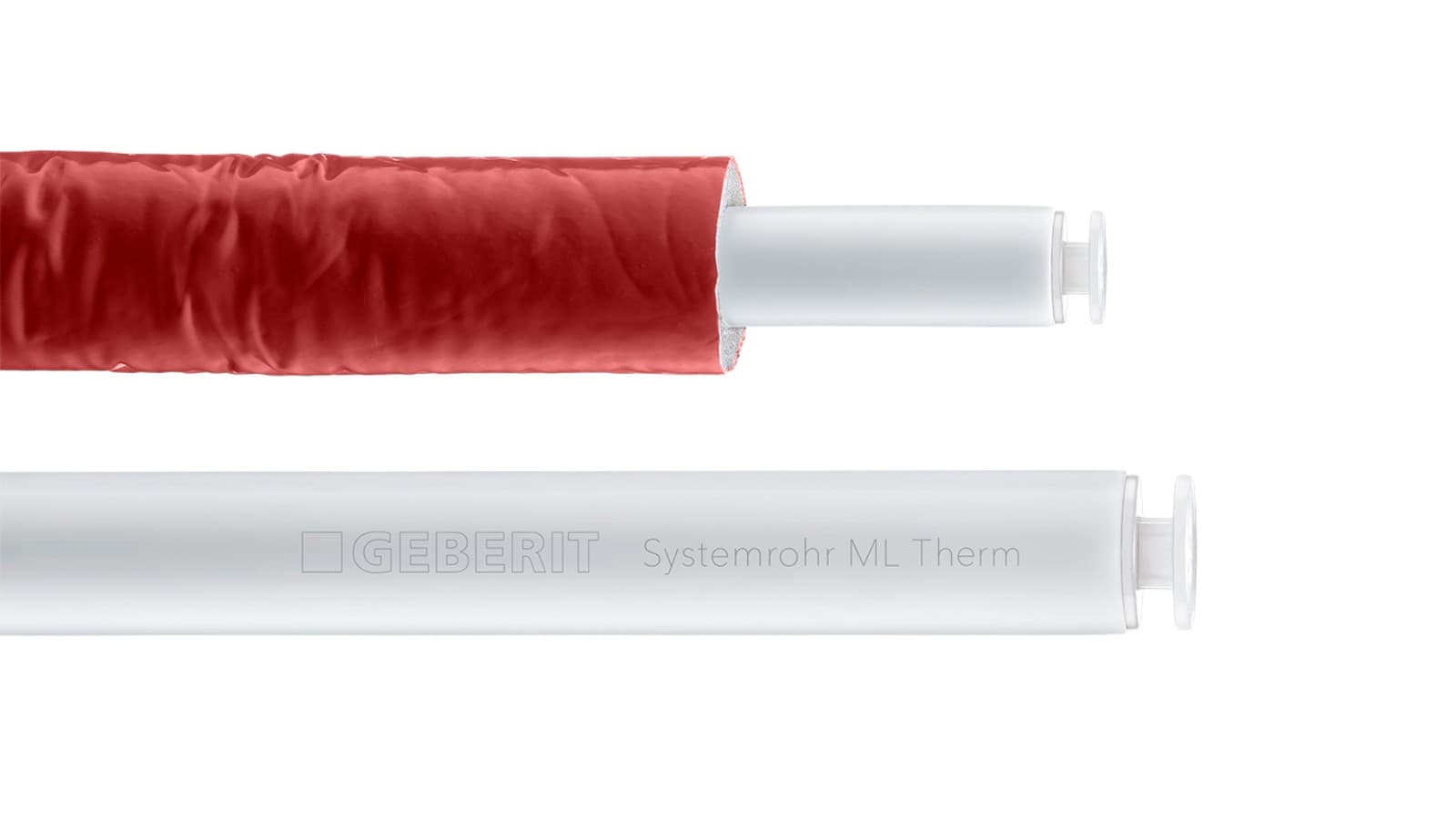

Geberit Systemrohr ML Therm
- Für Heizungsinstallationen
- Als Rollenware für die Dimensionen d16 bis d25 erhältlich
- Mit Dämmung aus Polyethylen-Schaumstoff für die Dimensionen d16 und d35 mit strapazierfähiger roter Folienbeschichtung
- Als Rollenware erhältlich

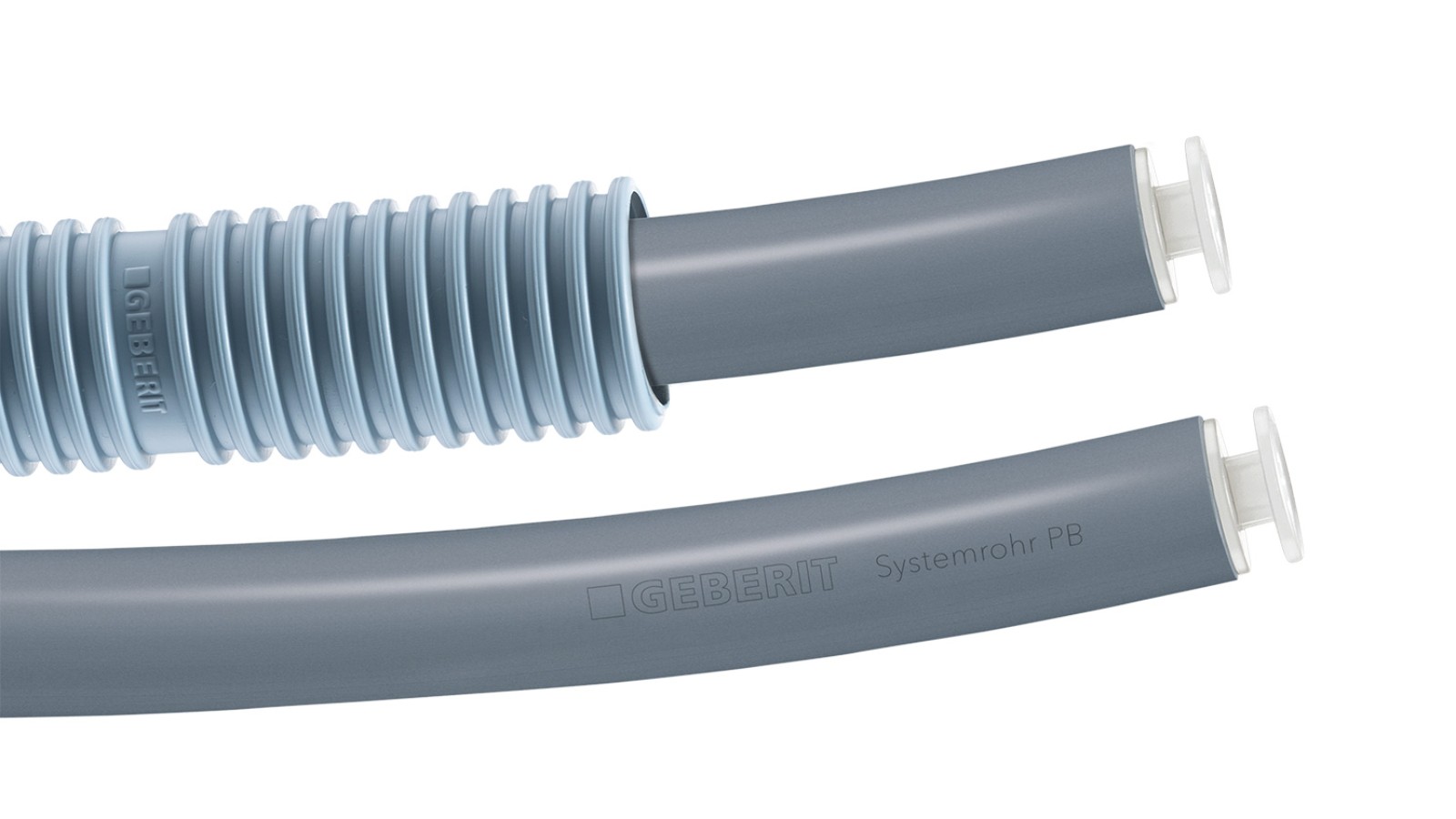

Geberit Systemrohr PB
- Flexibles Vollkunststoffrohr
- Verfügbare Dimensionen: 16, 20 und 25 mm
- Zusätzlich im Schutzrohr erhältlich
- Als Rollenware erhältlich
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit FlowFit sind Umweltproduktdeklarationen für Geberit FlowFit Rohre und für die gängigsten Geberit FlowFit Fittings verfügbar:
- Geberit FlowFit Systemrohre ML
- Geberit FlowFit Systemrohre PB
- Geberit FlowFit Kunststoff Fittings (nur auf Englisch verfügbar)
- Geberit FlowFit Metall Fittings
Installation
So funktioniert die Installation
Produktsortiment Geberit FlowFit Artikel, technische Informationen und mehr
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/71/54/DAS_1947154_20201020_093956.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/74/DAS_1826274_20210310_104026.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/37/19/DAS_2143719_20210323_155041.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
![Bild von Presswerkzeuge Kompatibilität [2] - "GEBERIT"](https://images.data.geberit.com/image/upload/f_auto,t_ProductThumbnail/62/84/DAS_1826284_20200702_132657.jpg "Bild von Presswerkzeuge Kompatibilität [2] - \"GEBERIT\"")
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Nützliche Planungstools für Geberit FlowFit
Geberit BIM Plug-in
Das Geberit BIM Plug-in für Autodesk® Revit® fasst alle Geberit Planungs- und Berechnungstools sowie den Zugriff auf die BIM-Daten in einer Anwendung zusammen.
Geberit ProPlanner
Mit der Software können Sanitärinstallateure und Sanitärunternehmen ihre Projekte für Sanitärinstallation eigenständig planen. Mit Geberit ProPlanner gelingt die Planung einfach, präzise und schnell.
Rücknahmekonzept für ein nachhaltiges Versorgungssystem
Nachhaltige Produkt- und Fertigungslösungen im Sanitärbereich sind für Geberit eine Selbstverständlichkeit. Dazu gehört auch die Vermeidung von Abfallstoffen und Verpackungsmaterialien auf der Baustelle. Für Geberit FlowFit steht deshalb ein zukunftsfähiges Rücknahmekonzept zur Verfügung, mit dem die anfallenden Wertstoffe dem Wertstoffkreislauf erneut zugeführt werden.

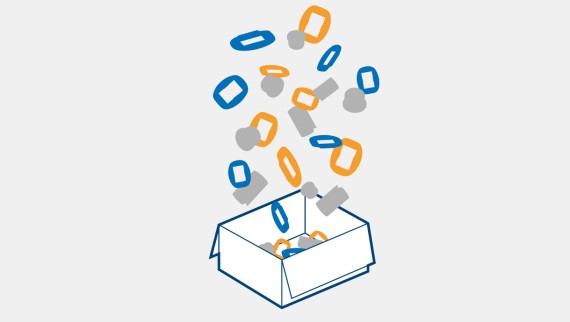

1. Schutzkappen und Pressindikatoren sammeln
Sammeln Sie die Schutzkappen und Pressindikatoren in einer Kartonbox mit den maximalen Abmessungen 120 x 60 x 60 cm.
2. DHL-Versandetikett ausdrucken
Drucken Sie das DHL-Versandetikett aus oder lassen Sie sich ein digitales Etikett an Ihr Smartphone senden.

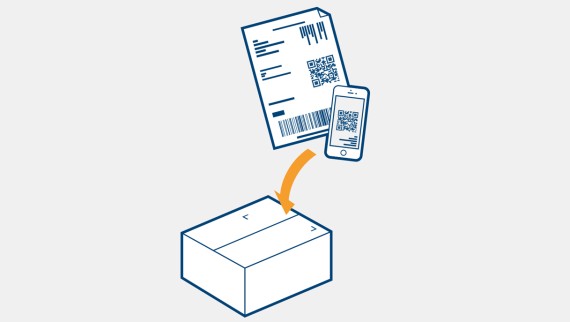

3. Kostenloser Versand mit DHL
