Geberit Silent-Pro SuperTube Drainage sans conduites de dérivation ni pentes
Moins de puits – plus de pouvoir d'action
Avec Geberit Silent-Pro SuperTube, Geberit a repensé les exigences relatives aux tuyaux d'évacuation en matière d'isolation acoustique et d'hydraulique. Les raccords Geberit Silent-Pro SuperTube créent de l'espace et offrent aux concepteurs une nouvelle liberté pour la planification et la conception de bâtiments à plusieurs étages.
La combinaison du système d'évacuation des eaux usées hautement insonorisé Geberit Silent-Pro et de la technologie Geberit SuperTube simplifie la conduite de descente, même dans les bâtiments de grande hauteur :
- évacuation des eaux usées des bâtiments à plusieurs étages sans zones de raccordement interdites et donc sans conduites de dérivation
- Les conduites horizontales peuvent être posées sans pente sur une longueur de 6 mètres pour d110 ou de 4 mètres pour d90
- Utilisation plus flexible du bâtiment grâce à un débit d'évacuation des eaux usées plus élevé
Avantages techniques du Geberit Silent-Pro SuperTube
Testé par TÜV Rheinland LGA Products Allemagne en comparaison avec des systèmes d'évacuation conventionnels selon les normes DIN EN 12056-2 ou DIN 1986-100.
Geberit Silent-Pro SuperTube présente les mêmes propriétés d'isolation acoustique que Geberit Silent-Pro.
Rapport de classification pour la protection incendie selon la norme EN 13501-2 disponible pour Geberit Rohrschott90 Plus EN et Geberit Silent-Pro BottomTurn Bogen.
Geberit Silent-Pro peut être planifié avec le plug-in BIM Geberit, ProPlanner et des applications tierces telles que Linear, Dendrit et Trimble.
Voici comment fonctionne Geberit Silent-Pro SuperTube Une nouvelle conception pour la ventilation des canalisations d'eaux usées
Un drainage conventionnel avec une conduite de descente supérieure à 10 mètres nécessite une conduite de dérivation supplémentaire en raison des zones de raccordement interdites et d'une pente nécessaire dans la conduite horizontale.
Toutes ces exigences occupent un espace précieux et peuvent compliquer considérablement la planification et l'installation. La structure hydrauliquement optimisée avec Geberit Silent-Pro SuperTube offre de nombreux avantages lors de la planification et de l'installation :
les nouveaux raccords Geberit Silent-Pro SuperTube permettent de réaliser le drainage de maisons à plusieurs étages sans zones de raccordement interdites. Les conduites de dérivation ne sont plus nécessaires et les conduites horizontales de 6 mètres pour d110 ou de 4 mètres pour d90 ne nécessitent aucune pente.
Système de drainage à haute isolation acoustique à emboîter Respect des exigences en matière d'isolation acoustique dans les immeubles collectifs
Geberit Silent-Pro SuperTube est le complément hydrauliquement optimisé du système de tuyaux d'évacuation hautement insonorisés Geberit Silent-Pro à emboîter.
Ce système est idéal pour les conduites de descente et les raccordements d'étages dans les projets de construction soumis à des exigences élevées en matière d'isolation acoustique. Les raccords de la technologie SuperTube pour les bâtiments à plusieurs étages et les maisons en terrasse présentent les mêmes caractéristiques de produit et de matériau que les autres composants du système.
En termes d'isolation acoustique, les nouveaux raccords sont équivalents à la structure conventionnelle. Cela a été confirmé dans le rapport d'essai sur le « comportement acoustique » selon les normes DIN 4109 et DIN EN 14366 par l'Institut Fraunhofer pour la physique du bâtiment IBP, en Allemagne.
Particularités du Geberit Silent-Pro-SuperTube
Geberit ProPlanner
Le logiciel de planification Geberit ProPlanner est adapté aux besoins des installateurs et entrepreneurs sanitaires qui s'occupent eux-mêmes de la planification et du calcul des projets.
Protection incendie : installation près du plafond possible
La protection incendie avec le Geberit Rohrschott90 Plus EN et le coude Geberit Silent-Pro BottomTurn a été testée et approuvée dans différentes situations de montage.

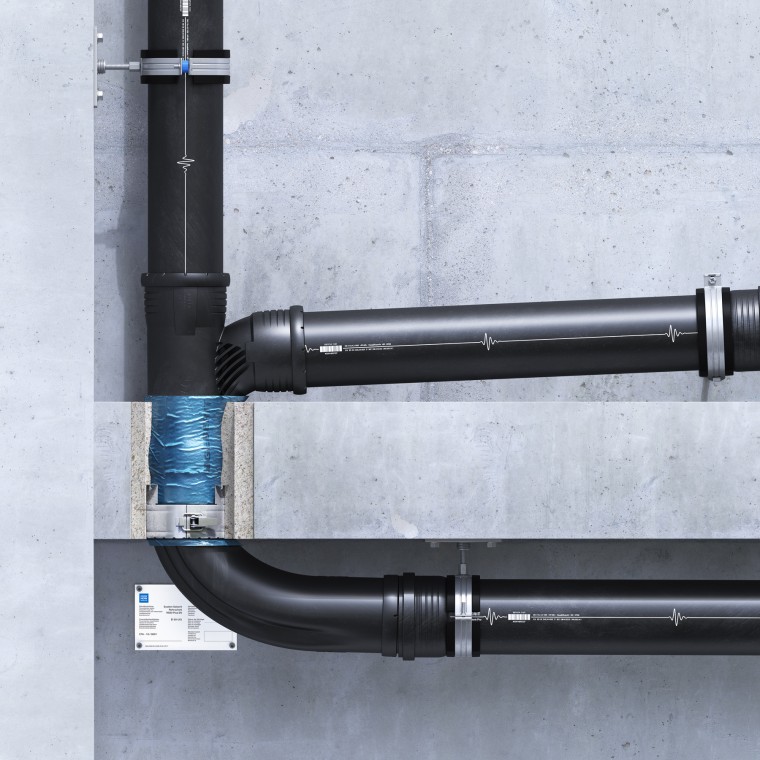

Outre la possibilité d'encastrer le Geberit Rohrschott90 Plus à fleur dans le plafond, il existe également des options pour la tuyauterie horizontale avec un écart minimal par rapport au plafond.

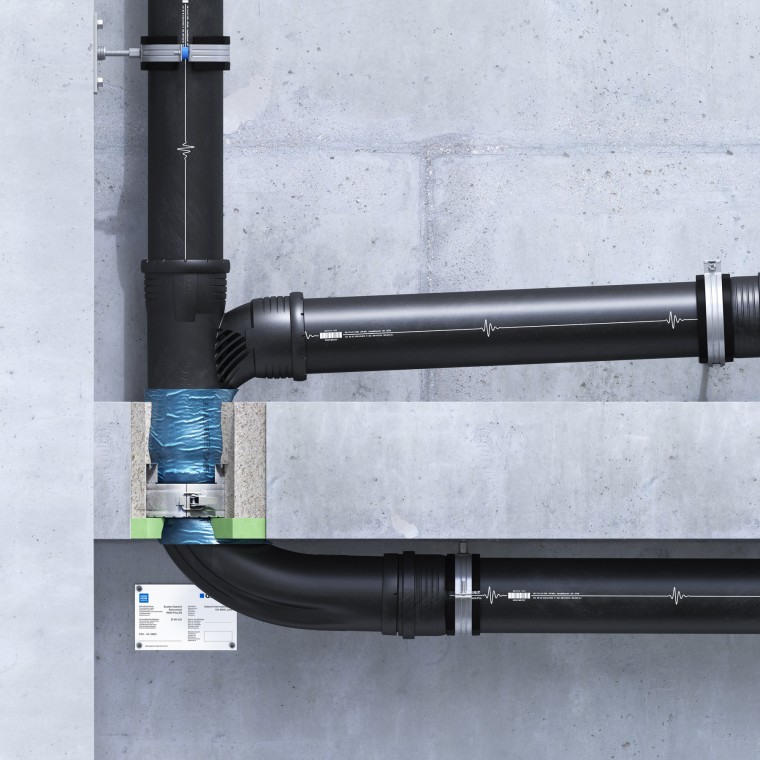

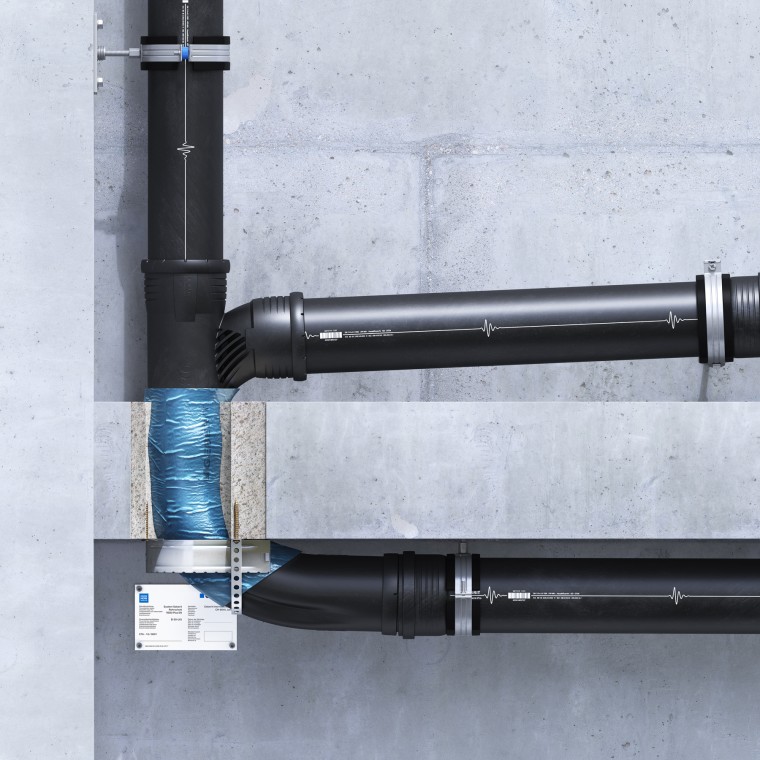

La cloison tubulaire est intégrée au plafond à l'aide d'une isolation EPS/XPS. Il est également possible d'installer la cloison tubulaire en forme de U, ce qui permet également un espacement minimal par rapport au plafond, mais sans augmenter les coûts d'installation. Cette option peut également être installée ultérieurement.

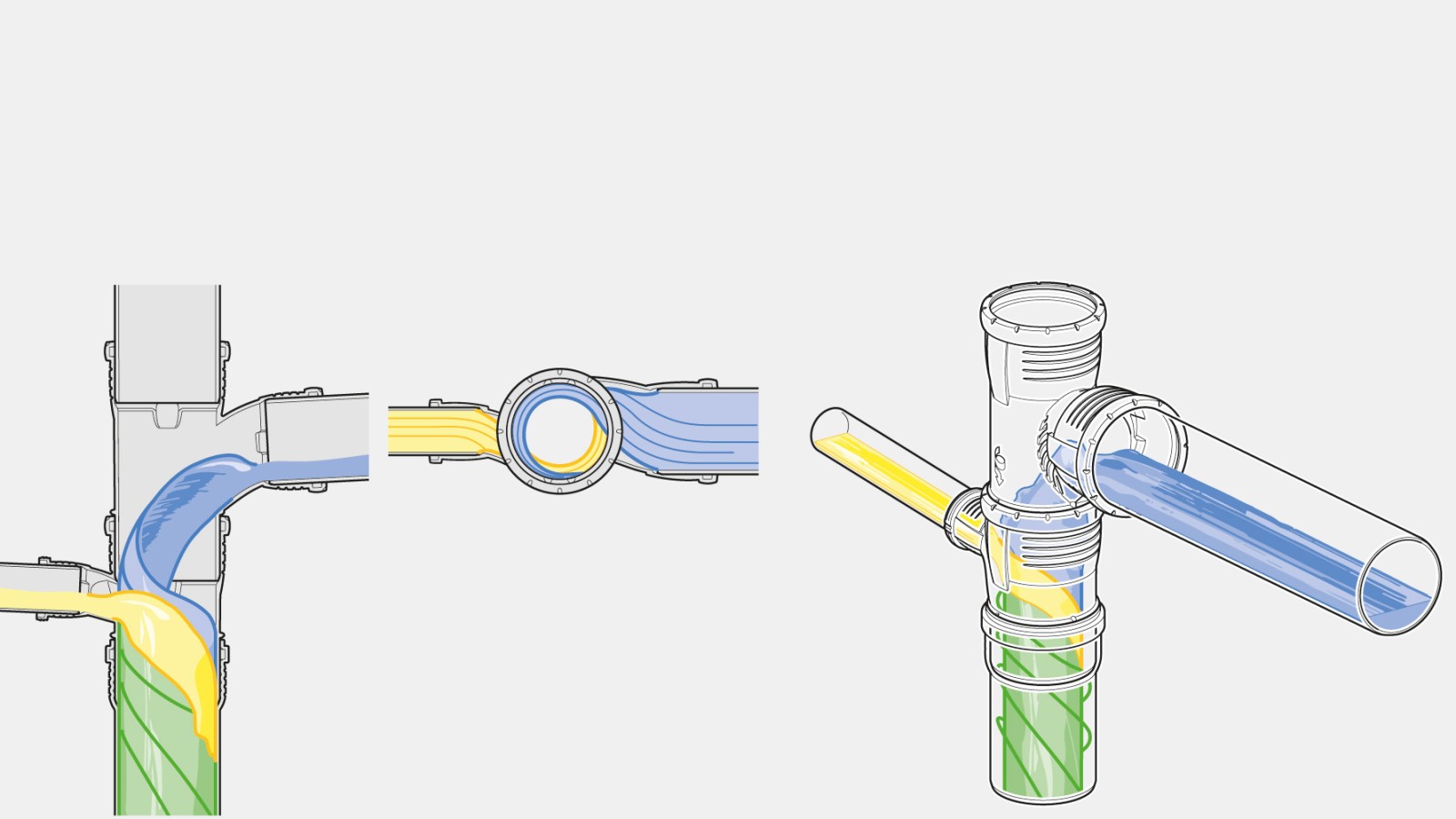

Prévention des infiltrations étrangères
Les conduites de raccordement voisines doivent être posées de manière à éviter tout refoulement indésirable. C'est pourquoi, à partir d'un angle > 90°, la distance entre les fonds de tuyaux doit être d'au moins 200 mm.
Les dérivations Geberit Silent Pro Carve peuvent être posées directement les unes sur les autres sans qu'il soit nécessaire de tenir compte d'un écart entre les fonds de tuyaux.
BottomTurn Arc : adaptation facile à la hauteur du plafond
En fonction de l'épaisseur du plafond, l'arc BottomTurn est ajusté à la longueur souhaitée. Il y a suffisamment de matériau disponible pour le raccourcir. Un marquage correspondant sur le produit indique la zone de coupe.

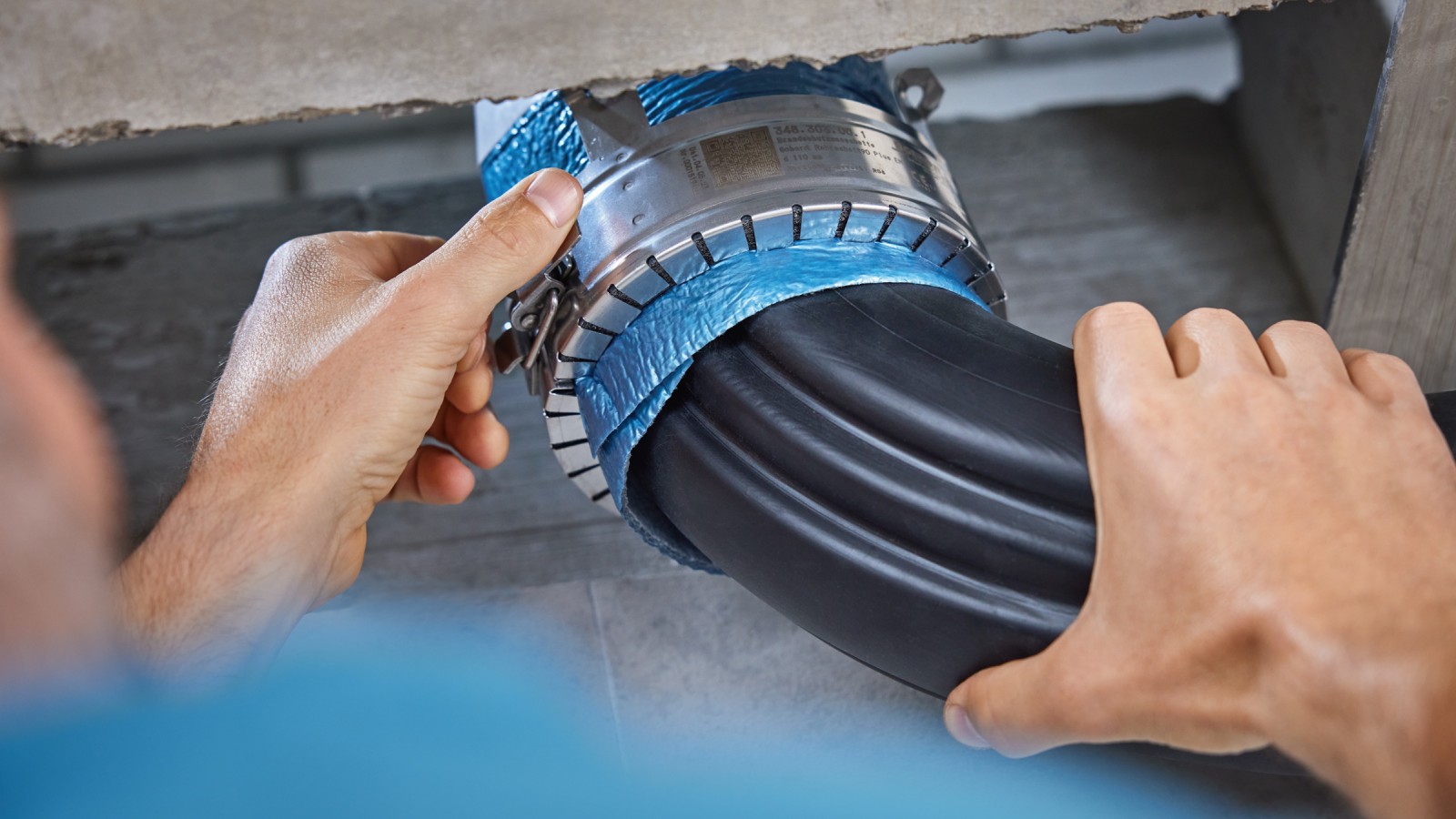

L'installation du coude Geberit Silent-Pro BottomTurn est simple.
Raccords optimisés hydrauliquement de Geberit Silent-Pro SuperTube
