Geberit Mapress Therm für Kühl-, Kälte und Heizungskreisläufe
Wirtschaftliches und korrosionsbeständiges Edelstahlsystem
Das niedriglegierte Edelstahlsystem ist eine korrosionsbeständige und gleichzeitig kostengünstige Lösung für geschlossene Heiz- und Kühlkreisläufe – Anwendungen, in denen sich Feuchtigkeit nicht immer vermeiden lässt.

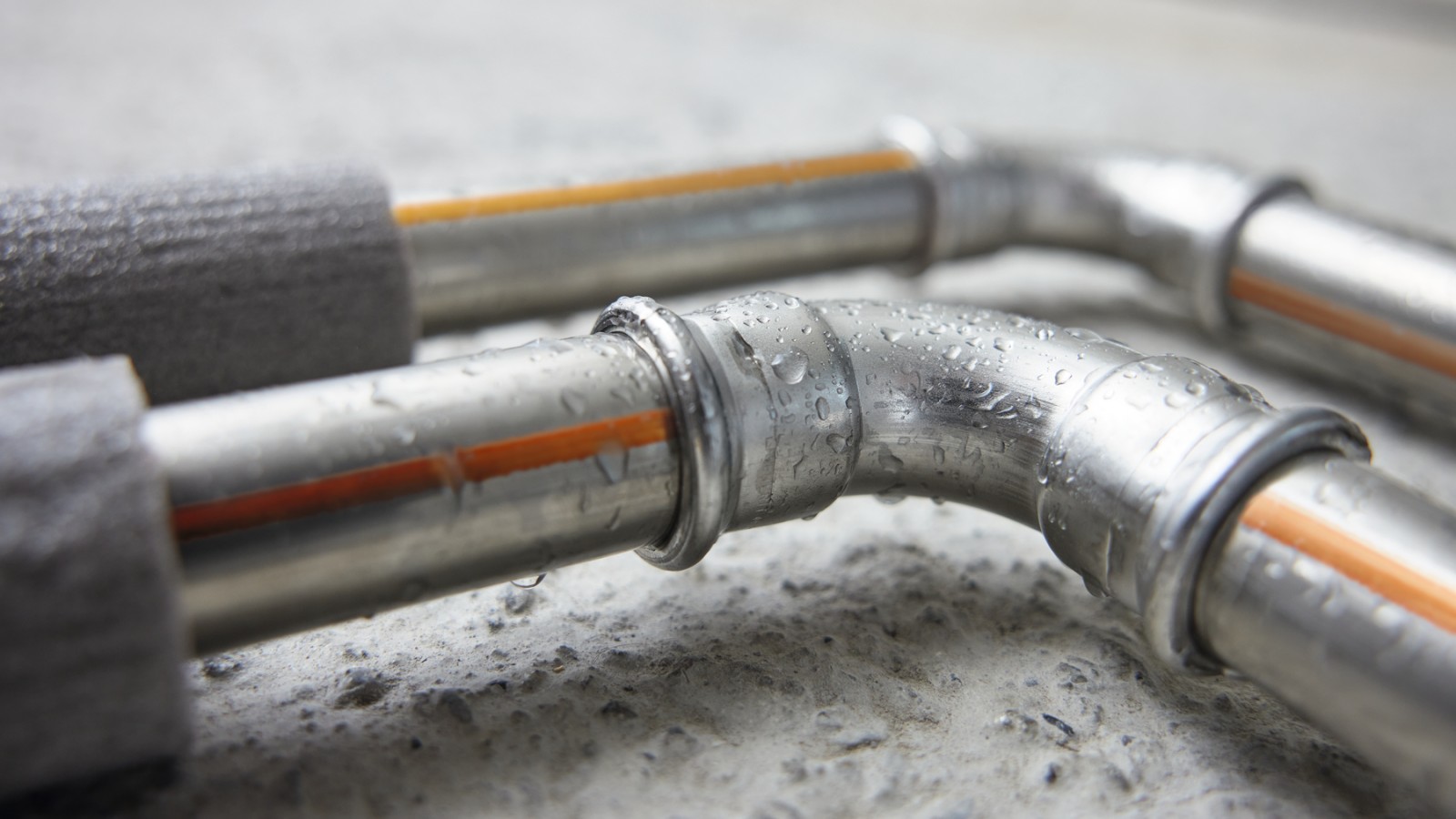

Bei Kühlanlagen führen Temperaturunterschiede zwischen Leitungsinhalt und Aussenbereich zu Kondenswasser.
Bei der Bodenverlegung sorgen nass eingebrachte zementhaltige Baustoffe, zu kurze Austrocknungszeiten oder der ungewollte Eintritt von Putz- oder Terrassenwasser für Gefahr.
Geberit Mapress Therm eignet sich für beide Anwendungsfälle ohne aufwendige Nacharbeit und auf stabilem Preisniveau.

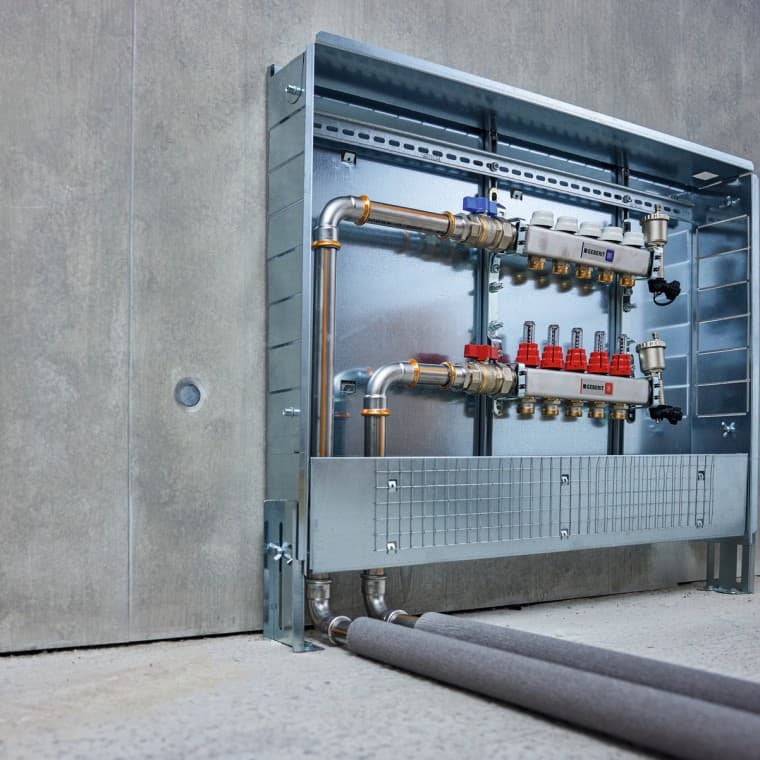

Anwendungen für das niedriglegierte Edelstahl-Rohrleitungssystem
Gute Gründe für Geberit Mapress Therm
Einfache Wiedererkennung
Kennzeichen in orange und Nichttrinkwassersymbol auf den Fittings und Systemrohren.
Anzeige unverpresster Verbindungen
Ist der Pressindikator noch intakt, wurde die Verbindung nicht verpresst.
Für Heiz- und Kühlkreisläufe
Speziell für Anwendungen mit Temperaturdifferenzen
Korrosionsbeständig
Korrosionsbeständig und wirtschaftlich dank des niedriglegierten Edelstahls
Geberit Mapress Therm im Detail
Technische Informationen zu den Geberit Mapress Therm Fittings und Systemrohren
Dimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2 |

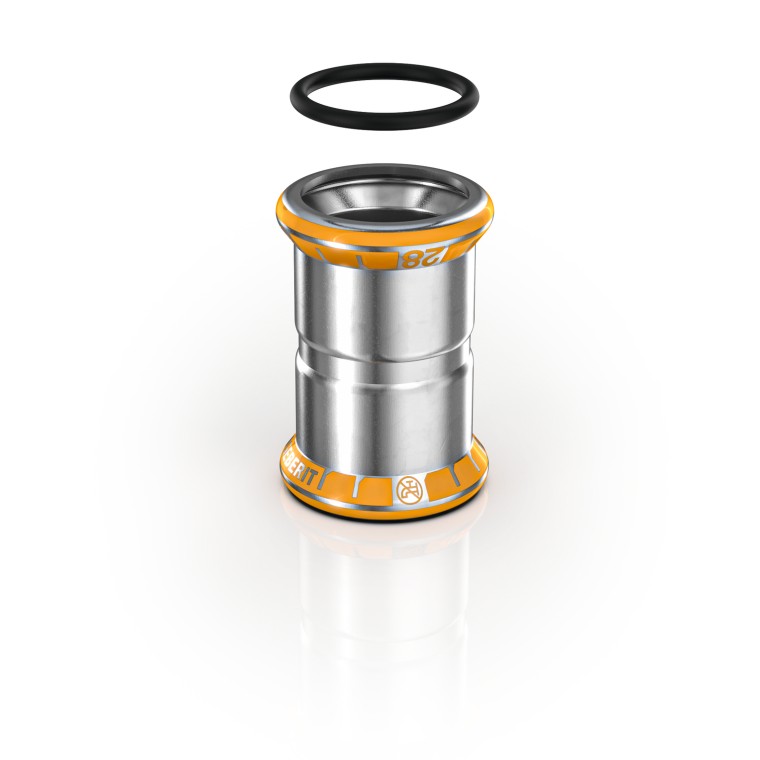

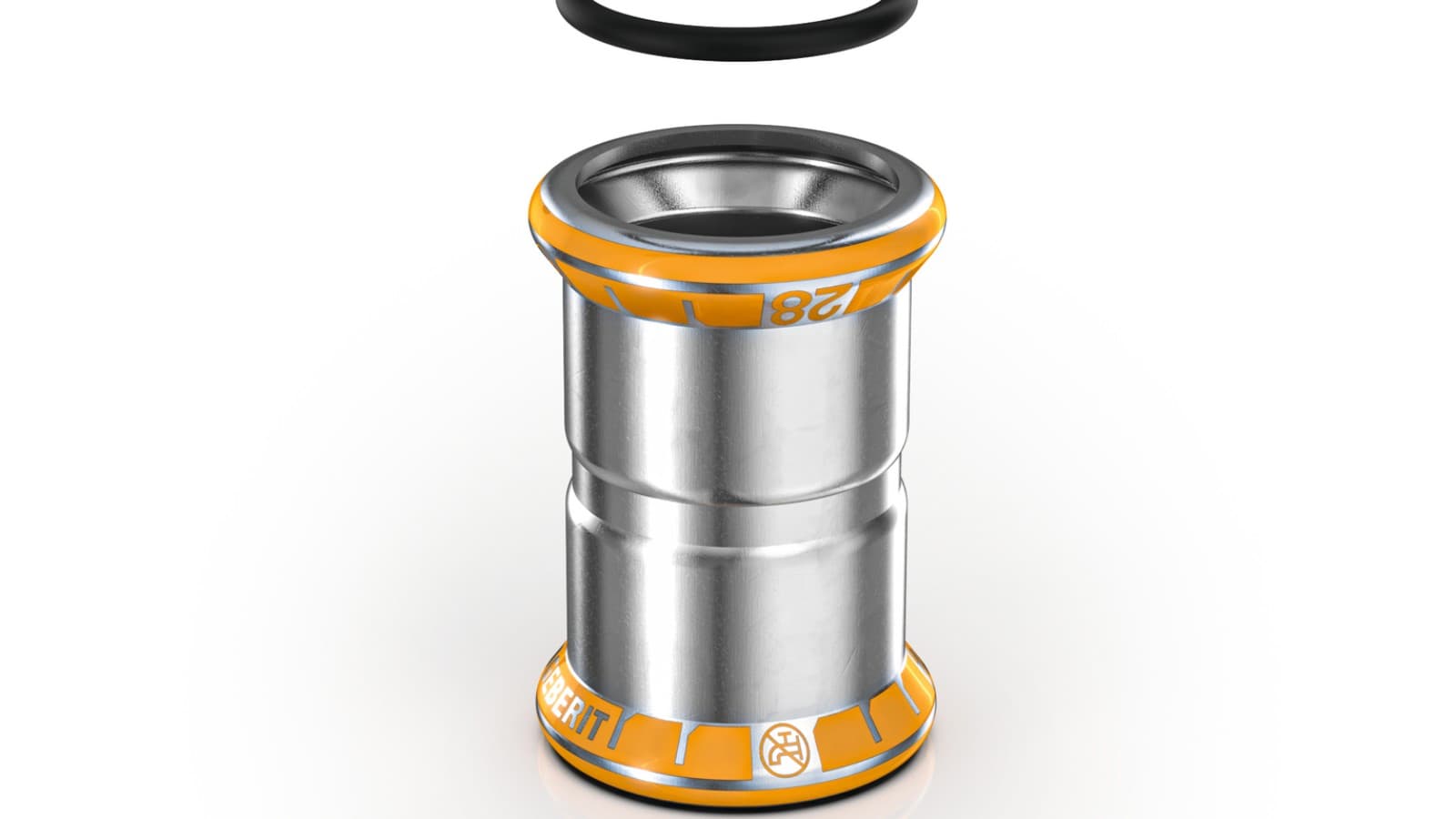

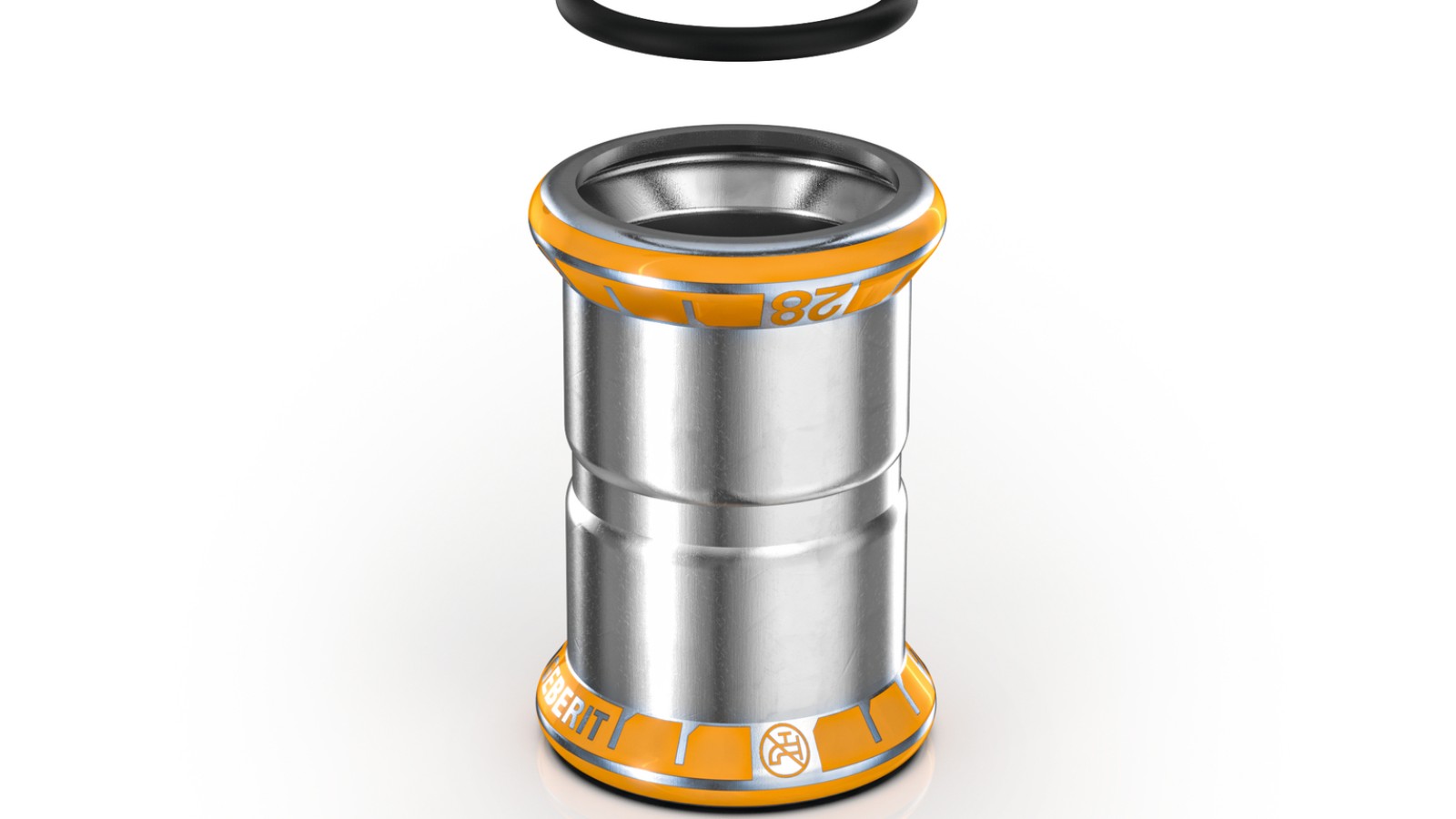

Fittings
- Orangefarbener Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Oranger Pressindikator kennzeichnet den Werkstoff Edelstahl
- Nichttrinkwassersymbol auf dem Pressindikator
- Nichttrinkwassersymbol in Fitting gepresst für die dauerhafte Erkennung
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- 200 verschiedene Fittings stehen zur Verfügung
Dichtungen
Flüssige Medien
| Verwendungszweck | Dichtring | Betriebstemperatur | Maximaler Betriebsdruck |
|---|---|---|---|
| Kühl- und Heizungswasser ohne Frostschutzmittel | Schwarz | 0°C bis 100°C | 16 bar |
| Kühl- und Heizungswasser ohne Frostschutzmittel | Schwarz | -30°C bis +120°C | 16 bar |
| Fernwärmeheizungswasser ≤120°C | Schwarz | 0°C bis 120°C | 16 bar |
| Fernwärmeheizungswasser ≤140°C | Blau | 0°C bis 140°C | 16 bar |
| Wärmeträger (Solar) | Blau | -25°C bis +220°C | 16 bar |

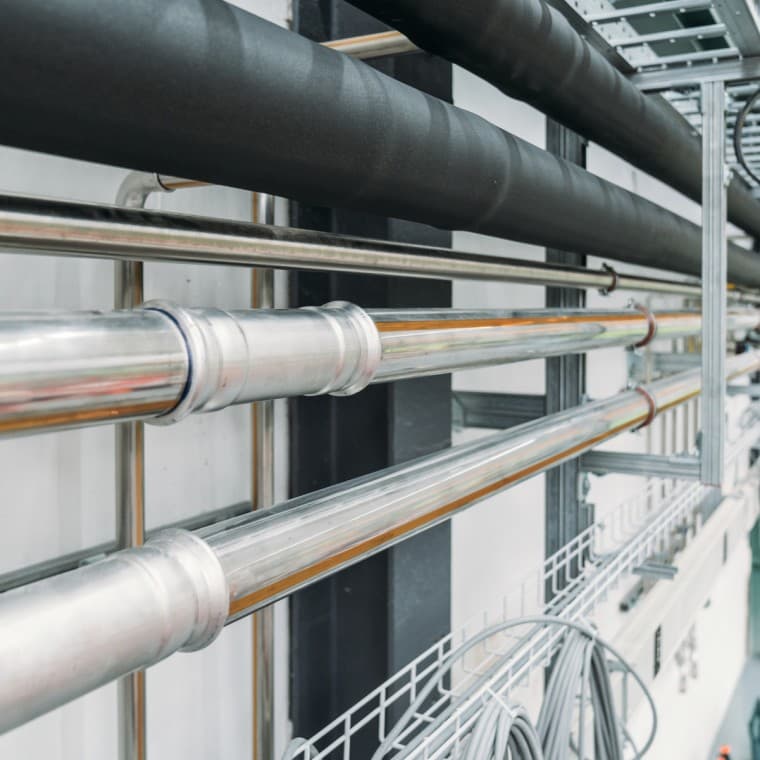

Gasförmige Medien
| Verwendungszweck | Dichtring | Betriebstemperatur | Maximaler Betriebsdruck |
|---|---|---|---|
| Druckluft (Reinheitsklasse Öl 0-3) | Schwarz | 0°C bis 100°C | 25 / 16 / 12 bar |
| Druckluft (Reinheitsklasse Öl 0-X) | Blau | 0°C bis 100°C | 25 / 16 / 12 bar |
| Unterdruck | Schwarz | 0°C bis 100°C | Abs. ≥ 0.2 bar |
| Inertgase (z.B. Stickstoff) | Schwarz | 0°C bis 100°C | 25 / 16 / 12 bar |
Systemrohre

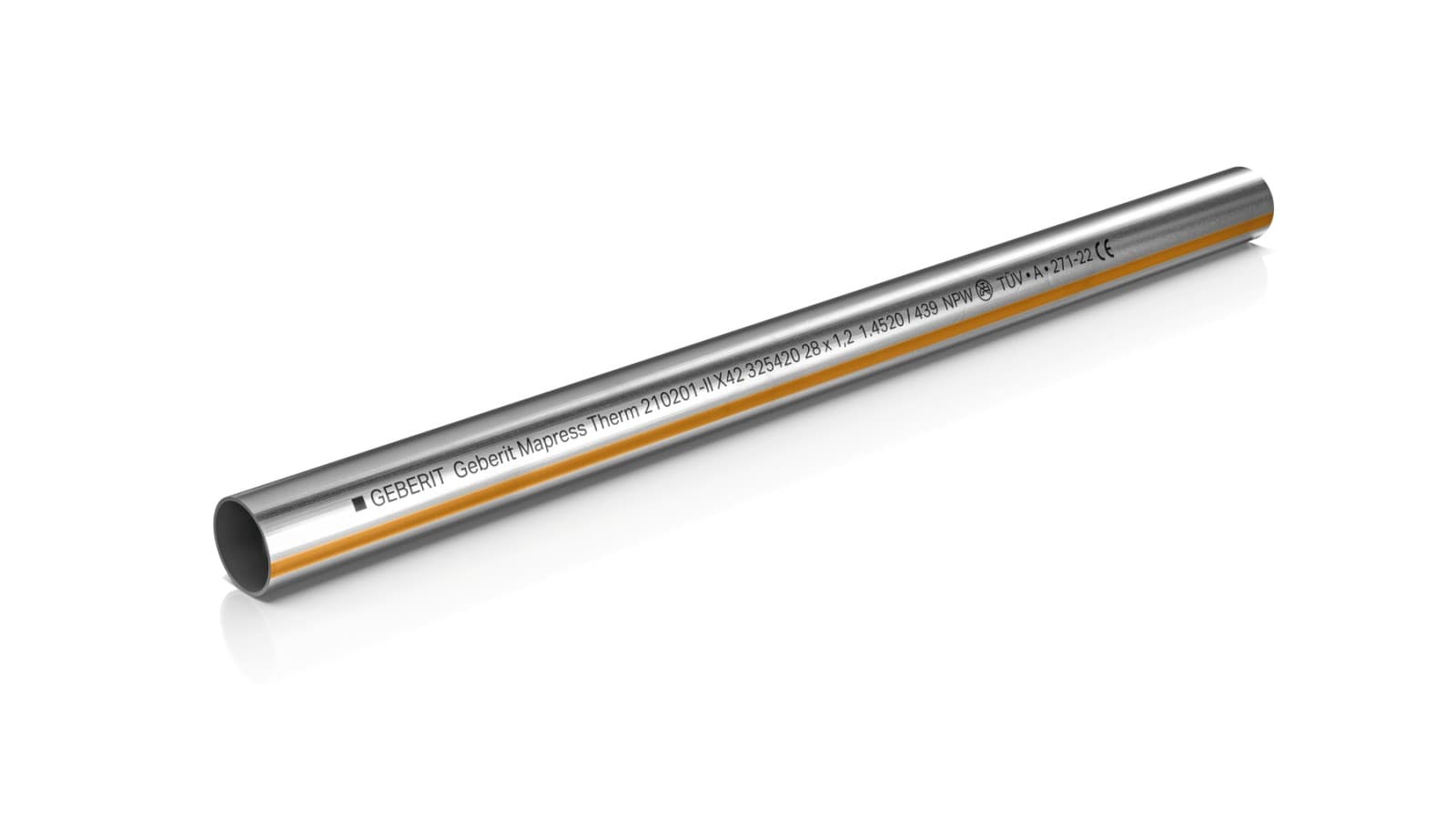

Geberit Mapress Therm Systemrohre
- Der zum Einsatz kommende niedrig legierte Edelstahl ist korrosionsbeständig
- Kennzeichnung mit durchgehender orangefarbener Linie
- Ohne Schutzkappen, da es für Nichttrinkwasseranwendungen konzipiert ist
