Geberit Mapress Therm pour les circuits de refroidissement, de réfrigération et de chauffage

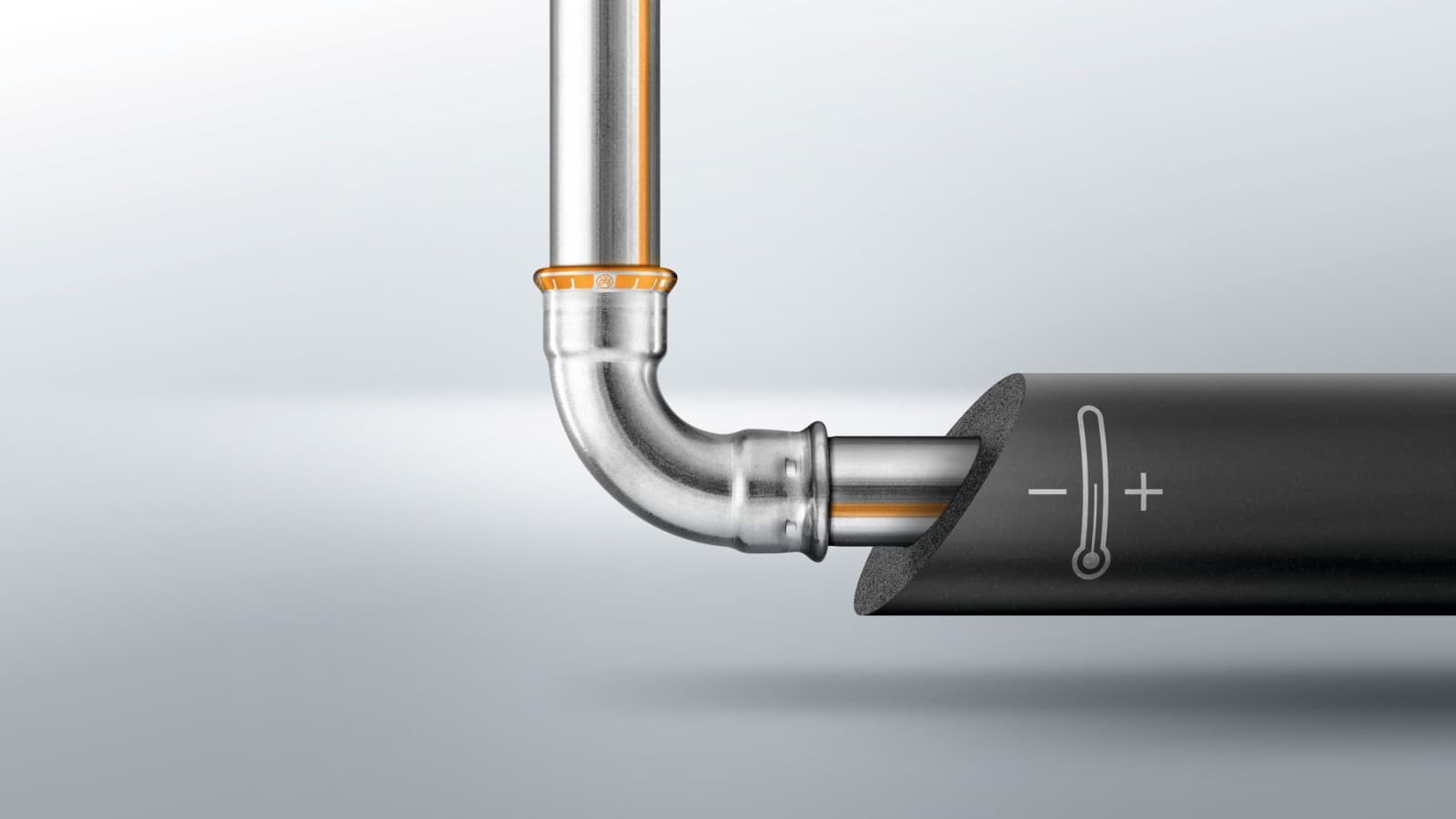

Wirtschaftliches und korrosionsbeständiges Edelstahlsystem
Das niedriglegierte Edelstahl-Rohrleitungssystem ist eine korrosionsbeständige und gleichzeitig kostengünstige Lösung für geschlossene Heiz- und Kühlkreisläufe – Anwendungen, in denen sich Feuchtigkeit nicht immer vermeiden lässt.

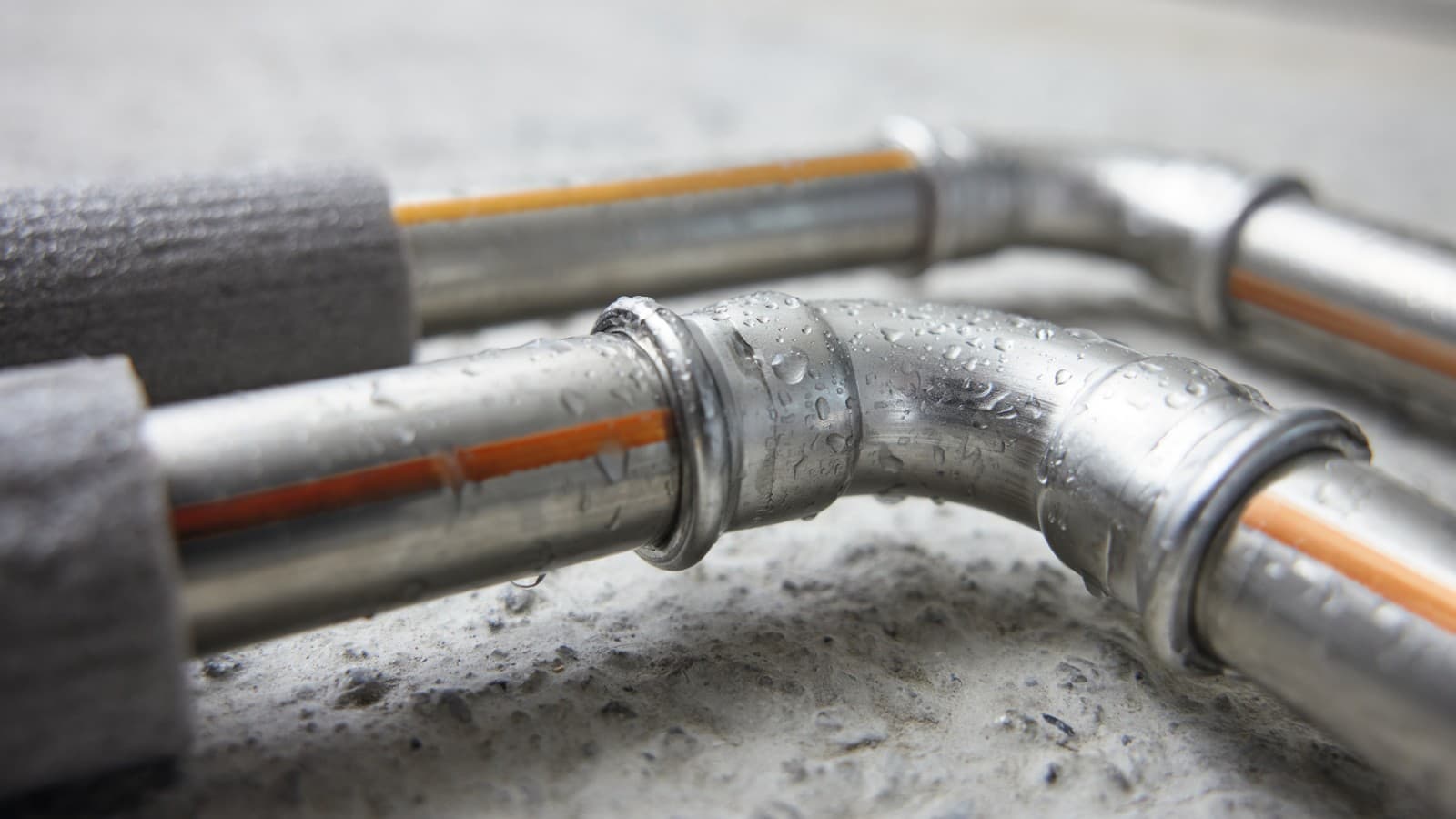

Bei Kühlanlagen führen Temperaturunterschiede zwischen Leitungsinhalt und Aussenbereich zu Kondenswasser. Bei der Bodenverlegung sorgen nass eingebrachte zementhaltige Baustoffe, zu kurze Austrocknungszeiten oder der ungewollte Eintritt von Putz- oder Terrassenwasser für Gefahr.
Das Rohrleitungssystem Geberit Mapress Therm aus CrTi-Stahl eignet sich für beide Anwendungsfälle ohne aufwendige Nacharbeit und auf stabilem Preisniveau.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress Therm eignet sich für folgende Anwendungen:

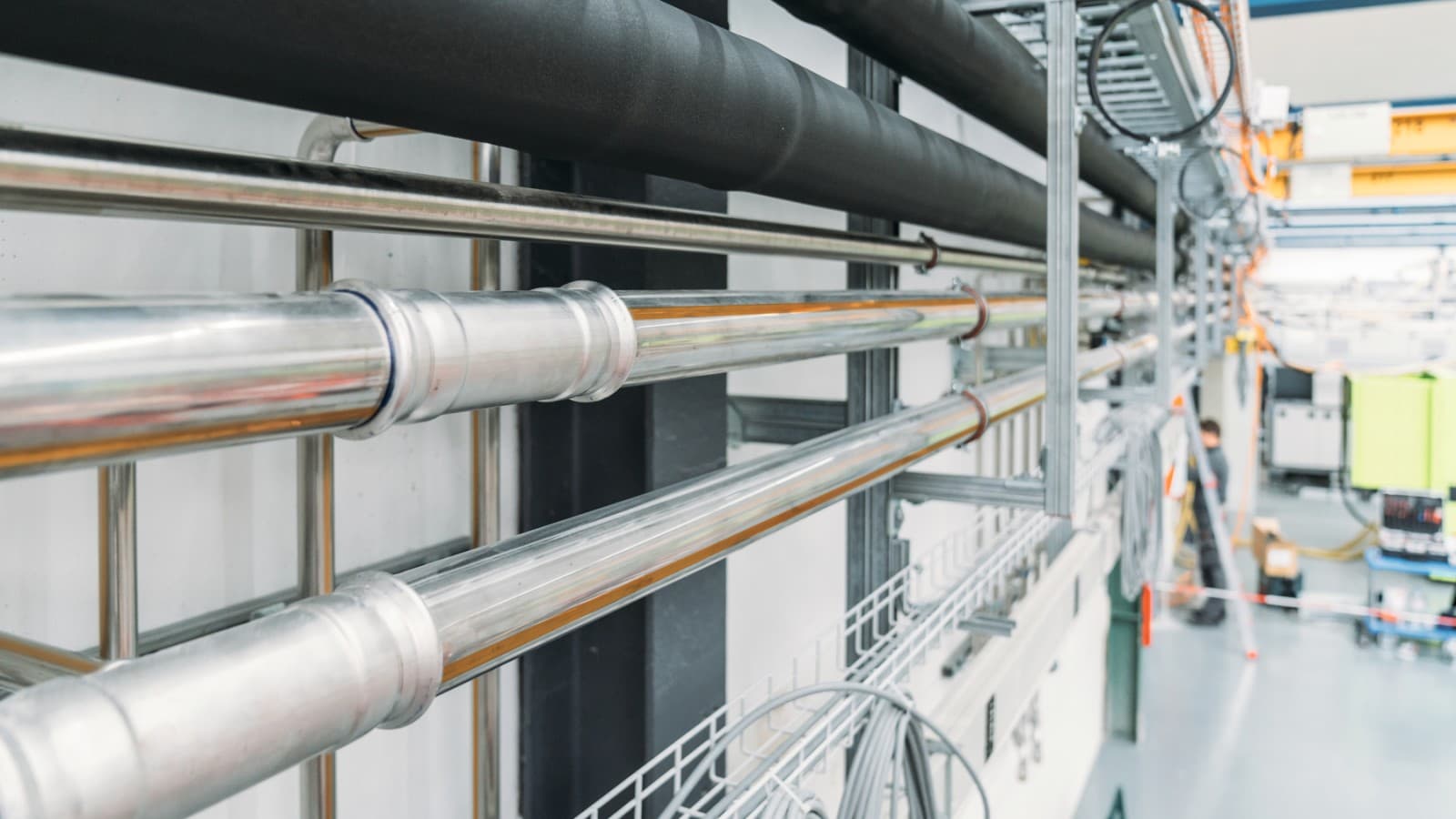

Geschlossene Kühlkreisläufe in der Industrie

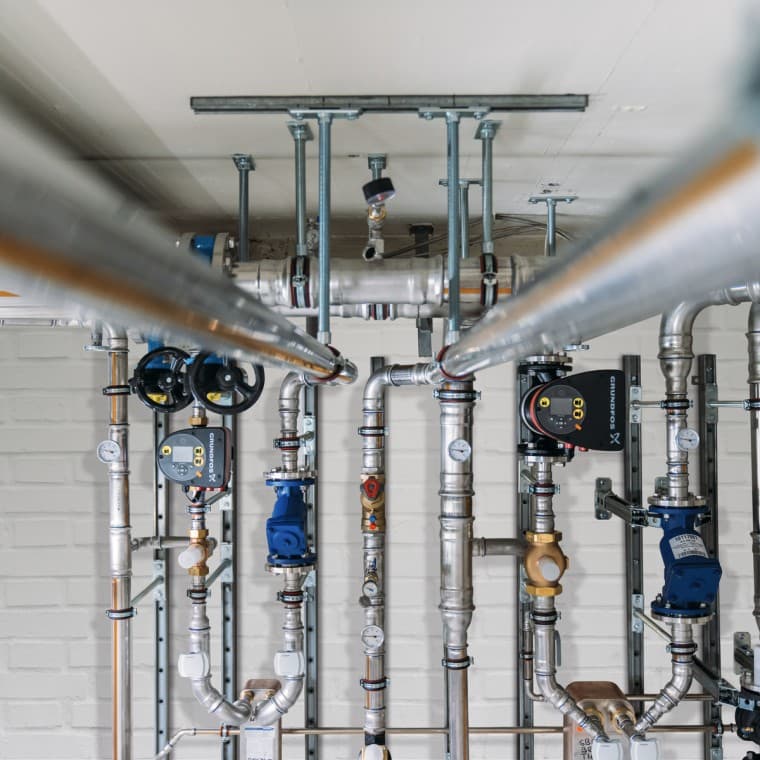

Geberit Mapress Therm bietet bei geschlossenen Kühlkreisläufen mit Kondensatbildung zuverlässigen Schutz gegen Aussenkorrosion.

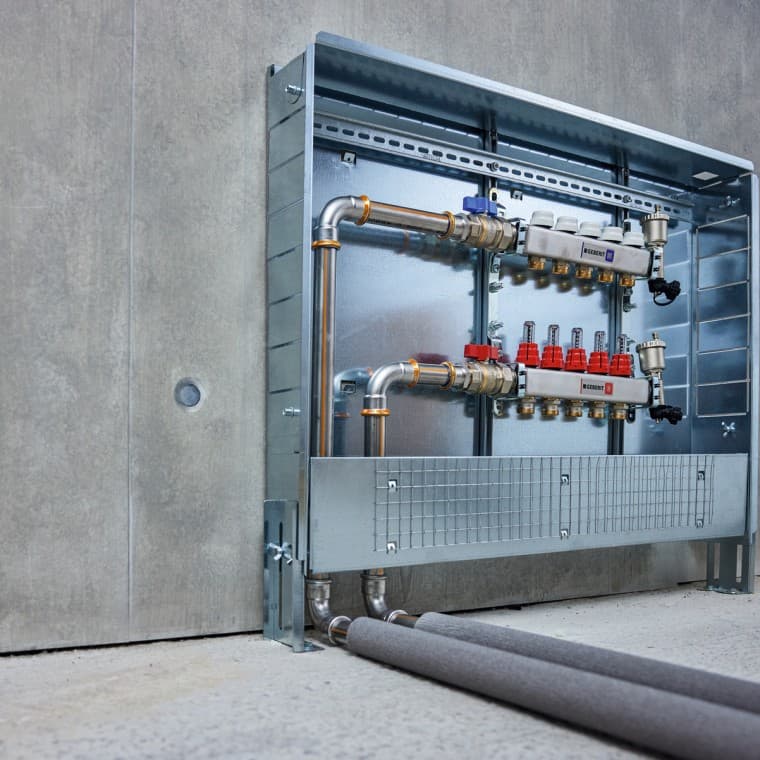

Heizung und Kühlung in der Haustechnik
Geberit Mapress Therm eignet sich nicht nur für Kühlleitungen, sondern kann auch in geschlossenen Heizsystemen eingesetzt werden – beispielsweise für Fussbodenheizungen, Heizkörper oder Radiatoren.
Solar und Fernwärme
Geberit Mapress Therm kann auch für Solartechnik und Fernwärmeheizungswasser eingesetzt werden.
Sprinkler und Löschwasserleitungen
Geberit Mapress Therm ist geprüft und zugelassen für Sprinkler «nass» und Löschwasserleitungen «nass».
Vorteile von Geberit Mapress Therm Für viele Anwendungen in geschlossenen Systemen
Anwendungen in Kühl- und Heizungsbereich

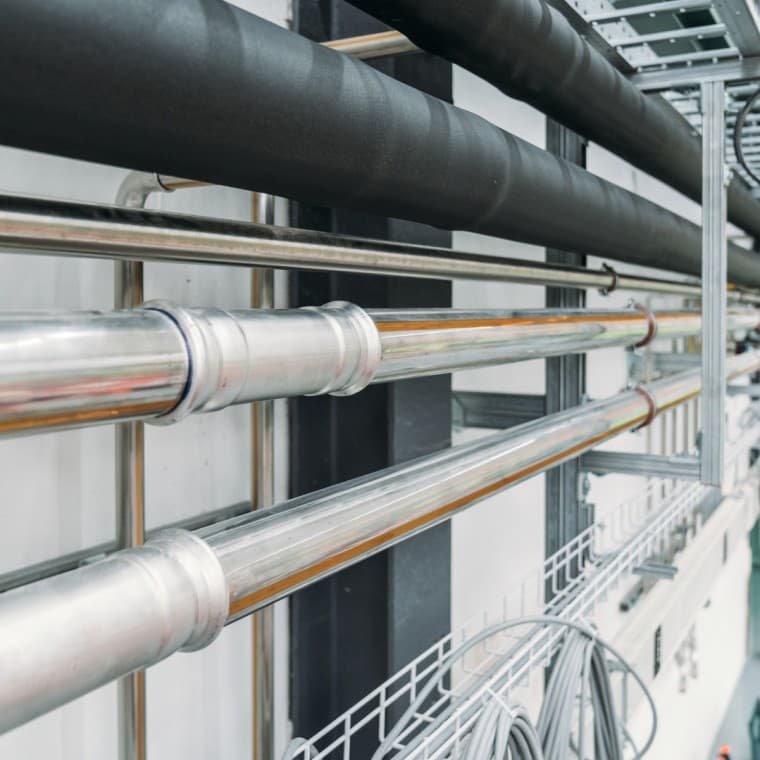

Das Rohrleitungssystem Geberit Mapress Therm eignet sich für eine Vielzahl an industriellen Einsatzbereichen, beispielsweise für Heiz- oder Kühlkreisläufe (mit oder ohne Frostschutz) sowie für Druckluft-, Inertgas- und Unterdruckanwendungen.

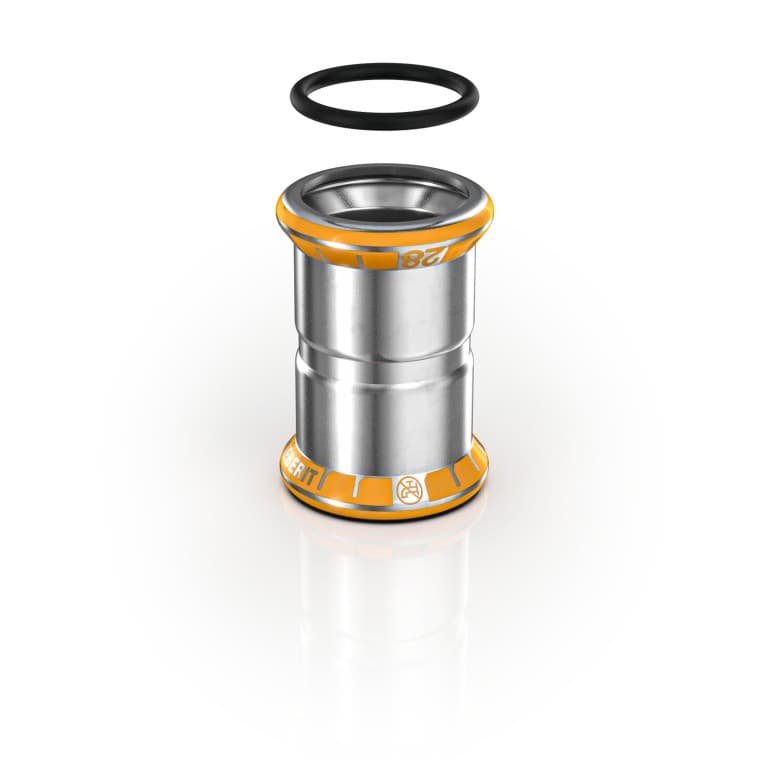

Eindeutige Systemkennzeichnung
Geberit Mapress Therm ist durch den orangefarbenen Pressindikator auf den Pressfittings sowie aufgrund der Linie auf den Systemrohren klar erkennbar. Zusätzlich wurde das «Nichttrinkwasser»-Symbol hinzugefügt.
Da das Symbol zusätzlich auf jeden Geberit Mapress Therm Fitting gedruckt ist, bleibt die Erkennung auch nach dem Verpressen erhalten.
Geberit Mapress Therm im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- 200 verschiedene Fittings stehen zur Verfügung
- Systemrohre CrTi
Dimensionen
Verfügbare Rohrdimensionen
| Nennweite DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

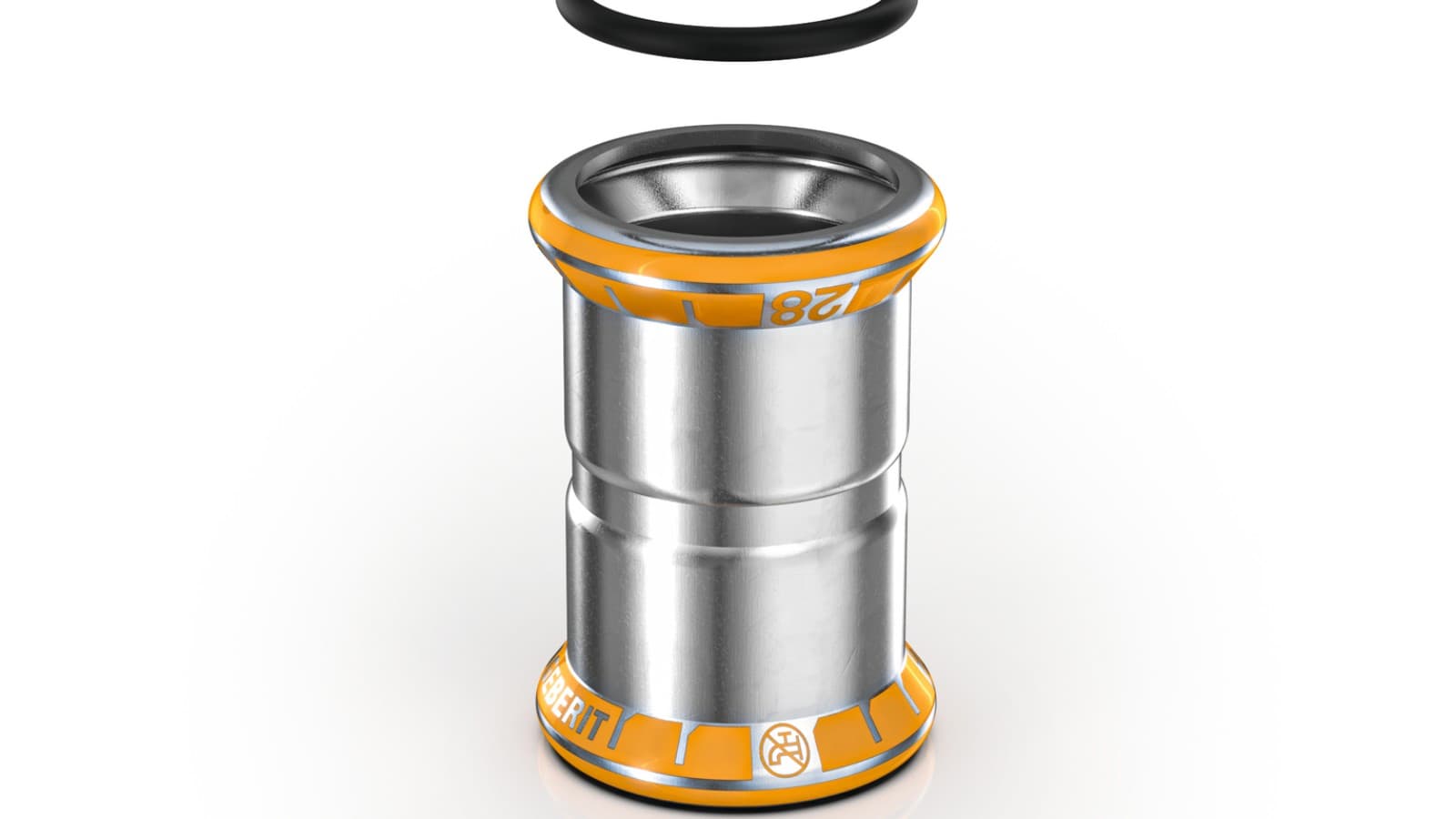

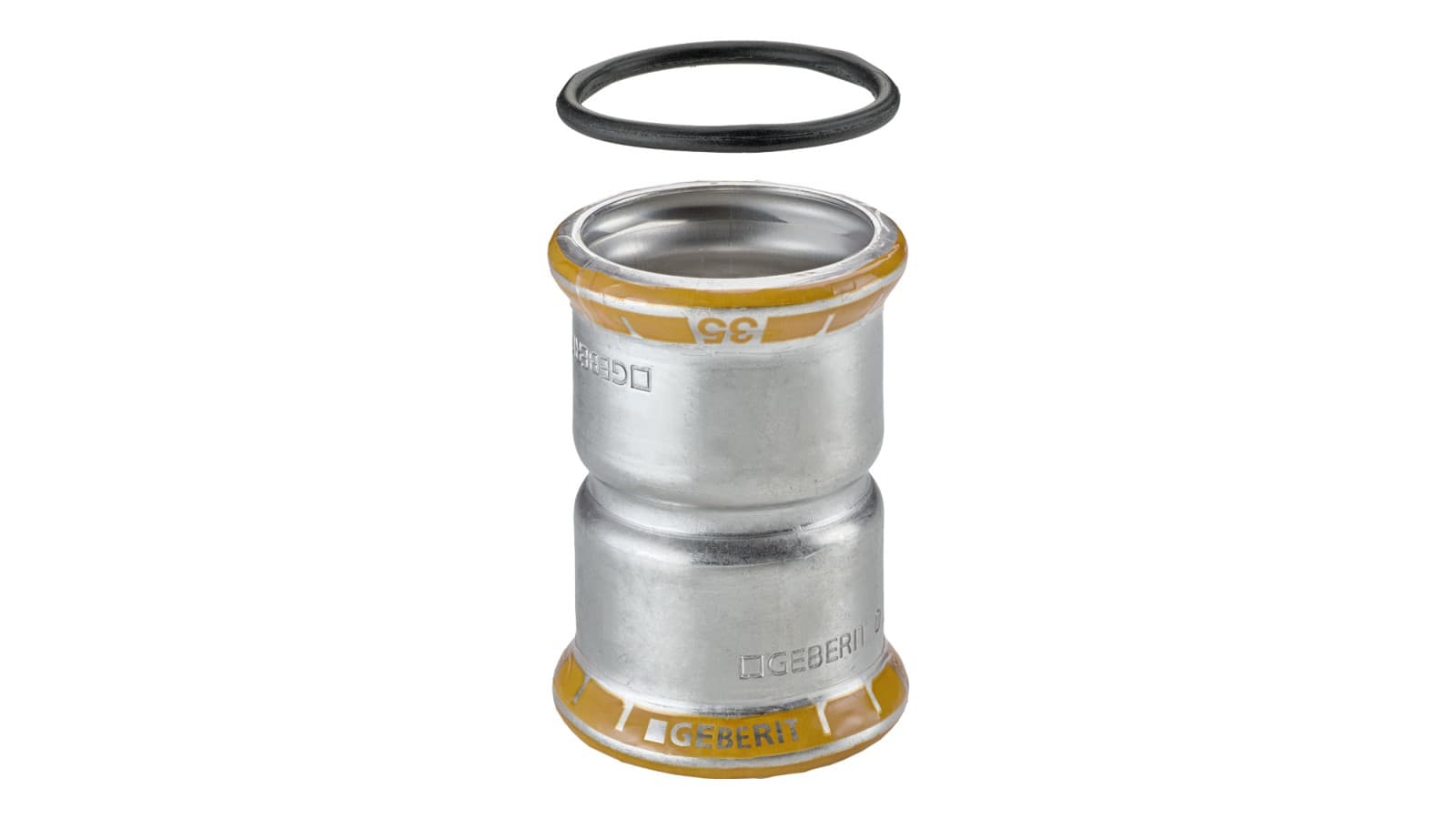

Fittings
Verfügbare Fittings

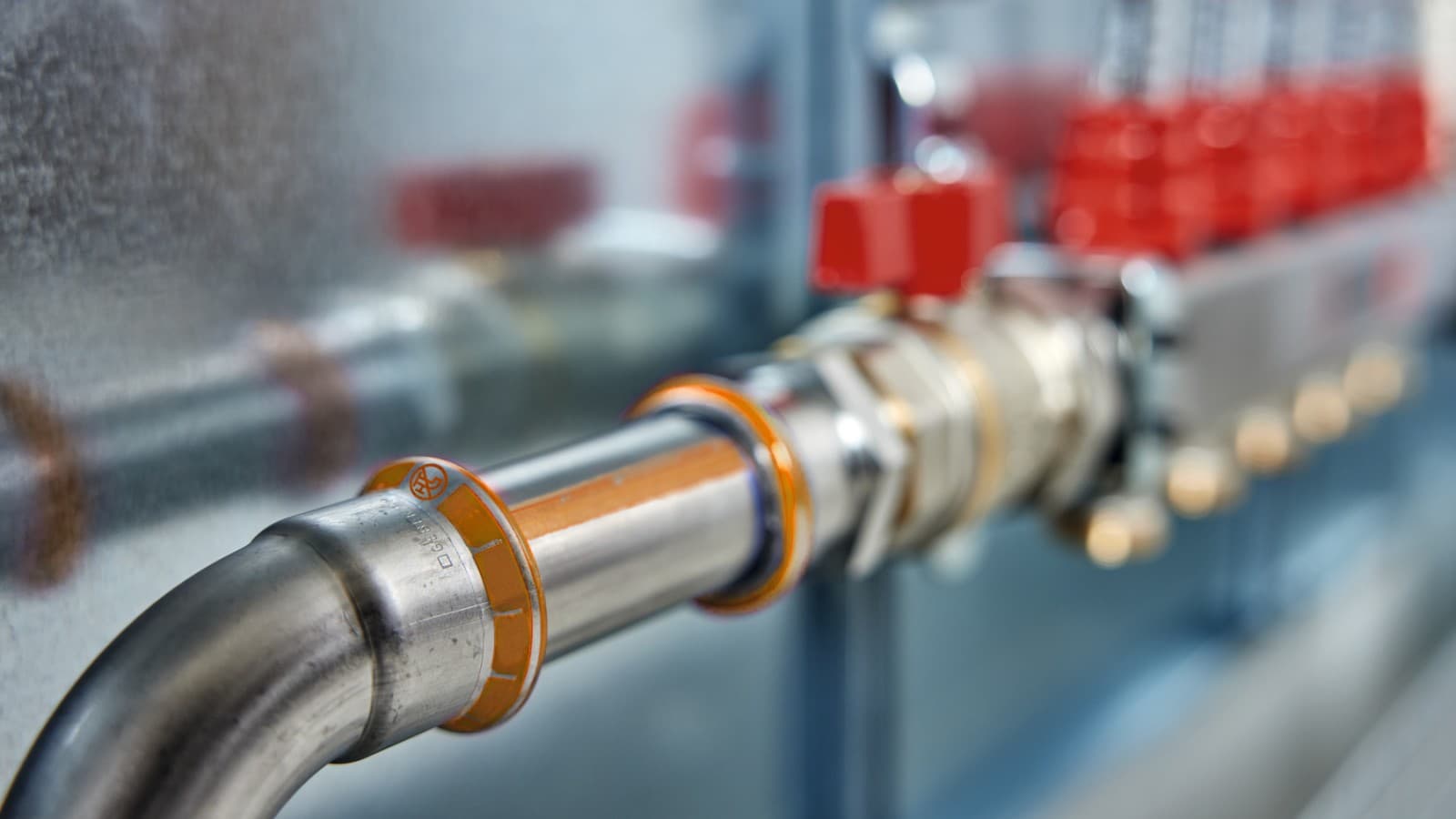

- Orangefarbener Pressindikator zur Überprüfung von korrekt verpressten Fittings
- Orangefarbener Pressindikator kennzeichnet den Werkstoff Edelstahl
- Nichttrinkwasser-Symbol auf dem Pressindikator und in Fitting gepresst für die dauerhafte Erkennung
- Dimension auf Pressindikator aufgedruckt
- Nicht verpresste Verbindungen sind undicht und bei einer Druckprüfung sofort erkennbar
- 200 verschiedene Fittings stehen zur Verfügung
Dichtungen
Verfügbare Dichtringe
Geberit Mapress Therm kann in verschiedenen Anwendungen mit dem schwarzen CIIR-Dichtring oder mit dem blauen FKM-Dichtring eingesetzt werden. Alle Anwendungen mit Geberit Mapress Therm mit den unterschiedlichen Dichtungen finden Sie in der Verwendungsübersicht. Beachten Sie die jeweiligen Hinweise.
Dichtring CIIR, schwarz
Geberit Mapress Therm mit dem schwarzen CIIR-Dichtring ist für die folgenden flüssigen Medien in geschlossenen Systemen einsetzbar:
- Kühl- und Heizungswasser ohne Frostschutzmittel
- Kühl- und Heizungswasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
- Sprinkler (nass)
- Löschwasser (nass)
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–3)
- Unterdruck
- Inertgase (z. B. Stickstoff)
Dichtring FKM, blau
Geberit Mapress Therm in Kombination mit dem blauen FKM-Dichtring steht für hohe Temperatur- und Chemikalienbeständigkeit.
Einsetzbar für die folgenden flüssigen Medien in geschlossenen Systemen:
- Fernwärmeheizungswasser ≤ 140 °C
- Wärmeträger (Solar)
Einsetzbar für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 1–X)

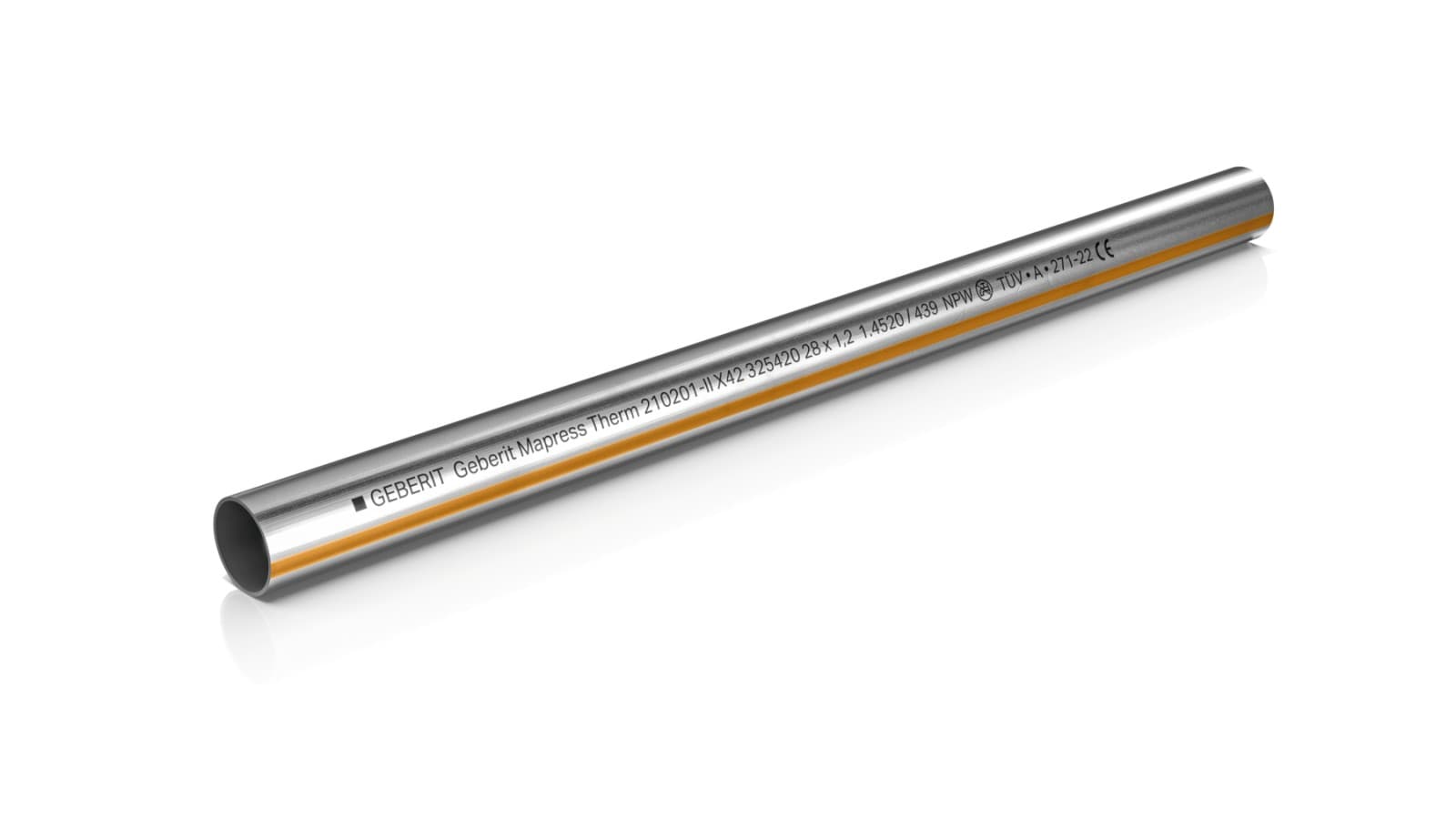

Systemrohre
Verfügbare Systemrohre

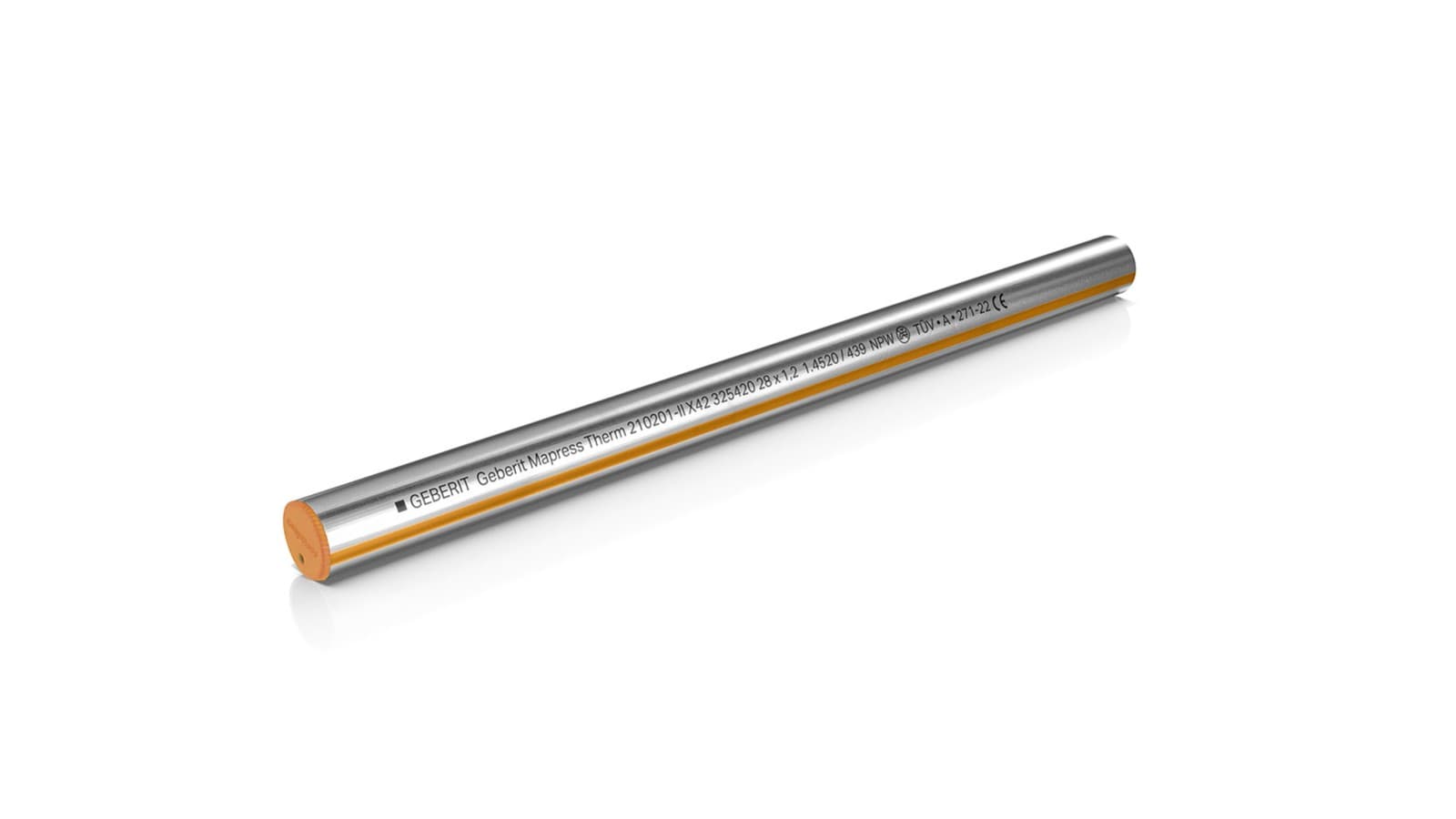

Geberit Mapress Therm Systemrohr CrTi (1.4520)
- Der zum Einsatz kommende niedrig legierte Edelstahl ist korrosionsbeständig
- Kennzeichnung mit durchgehender orangefarbener Linie
- Mit orangefarbenen Schutzkappen
- Beschriftung mit dem Nicht-Trinkwasser-Symbol
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
- Geberit Mapress Therm Systemrohr
- Geberit Mapress Therm Fittings
Installation
So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Assortiment Geberit Mapress Therm Articles, informations techniques et plus encore
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Avez-vous des questions ? Contactez-nous.
Questions fréquentes relatives à Geberit Mapress Therm
Quel est le degré de résistance à la corrosion de Geberit Mapress Therm?
Geberit Mapress Therm résiste à la corrosion dans les installations de chauffage et de refroidissement fermées, pauvre en oxygène. Grâce à l’utilisation d’acier inoxydable (matériau 1.4520), le système offre une résistance fiable dans les conditions d’utilisation prévues.
En quoi Geberit Mapress Therm diffère-t-il de Geberit Mapress acier inoxydable?
Geberit Mapress Therm est fabriqué en acier inoxydable 1.4520 pour les circuits fermés, tandis que Geberit Mapress acier inoxydable en 1.4401/1.4521 convient pour les applications universelles.
Dans quels cas utiliser Geberit Mapress Therm ou Geberit Mapress acier carbone?
Geberit Mapress Therm est utilisé dans les installations de chauffage et de refroidissement en circuit fermé.
Geberit Mapress acier carbone est adapté aux installations de chauffage et aux installations industrielles en circuit fermé présentant de faibles exigences en matière de corrosion.
