Geberit Mapress Kupfer Pressfittings für Kupferrohre
Das klassische Material für Rohrinstallationen
Nach wie vor setzen viele Sanitärinstallateure auf den Werkstoff Kupfer. Geberit Mapress Kupfer lässt sich ganz einfach verpressen – und ohne zu löten – rasch und sicher installieren.
Geberit bietet in Kupfer ausschliesslich Fittings an. Diese sind mit handelsüblichen Kupferrohren kombinierbar. Unterschiedliche Dichtringe sind auf das jeweilige Einsatzgebiet abgestimmt.
Geberit Mapress Kupfer eignet sich für unterschiedliche Gasanwendungen. Für den Einsatz mit Brenngasen wird ein komplettes Sortiment an Pressfittings mit dem gelben Dichtring aus HNBR, gelber Markierung und gelber Schutzkappe angeboten.
Hauptanwendungen und Einsatzgebiete
Geberit Mapress Kupfer eignet sich für die folgenden Anwendungen:
Trinkwasserinstallationen
Geberit Mapress Kupfer wird häufig für Trankwasserinstallationen verwendet.
Kraftstoffe und Öle
Geberit Mapress Kupfer kann für Mineral- und Schmieröle sowie für Kraftstoffe eingesetzt werden.
Industriegase
Geberit Mapress Kupfer (Gas) verfügt über alle Zulassungen, die für Brenngase nach DVGW G 260 erforderlich sind.
Geberit Mapress Kupfer im Überblick
Daten & Fakten
Sortimentsübersicht
- 11 Nennweiten d12 bis d108
- Rund 500 Fittings
- MasterFix-Übergang für werkzeuglose, sichere Schraubverbindung zu Geberit Sanitärapparaten
Dimensionen
Kompatibilität mit Kupferrohren
Geberit bietet in Kupfer ausschliesslich Fittings an. Diese passen zu folgenden handelsüblichen Kupferrohren. Geberit empfiehlt die Verwendung von Kupferrohren nach DIN EN 1057.
| Nennweite (DN) | Dimension d x s (mm) | Zulässige Rohrfestigkeit nach EN 1173 | ||
|---|---|---|---|---|
| R220 (weich) | R250 (halbhart) | R290 (hart) | ||
| 10 | 12,0 x 0,8 | |||
| 12,0 x 1,0 | ||||
| 12 | 15,0 x 1,0 | |||
| 15 | 18,0 x 1,0 | |||
| 20 | 22,0 x 1,0 | |||
| 25 | 28,0 x 1,0 | |||
| 28,0 x 1,5 | ||||
| 32 | 35,0 x 1,2 | |||
| 35,0 x 1,5 | ||||
| 40 | 42,0 x 1,2 | |||
| 42,0 x 1,5 | ||||
| 50 | 54,0 x 1,5 | |||
| 54,0 x 2,0 | ||||
| 65 | 76,1 x 2,0 | |||
| 80 | 88,9 x 2,0 | |||
| 100 | 108,0 x 2,05 | |||
Geberit liefert keine Kupferrohre. Folgende Lieferformen sind marktüblich:
- R220: Rollen
- R250: Stangen
- R290: Stangen
Fittings
Verfügbare Fittings

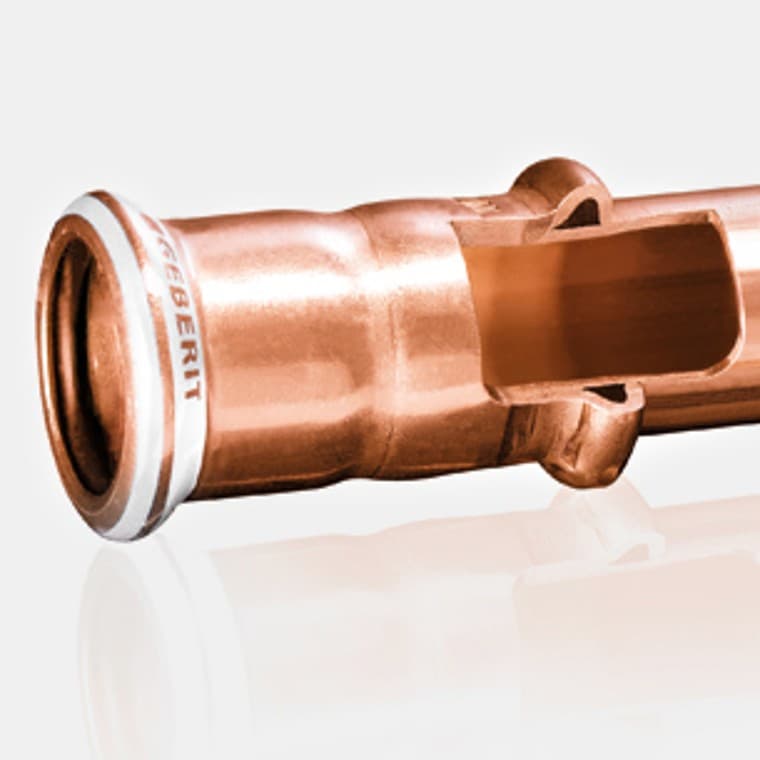

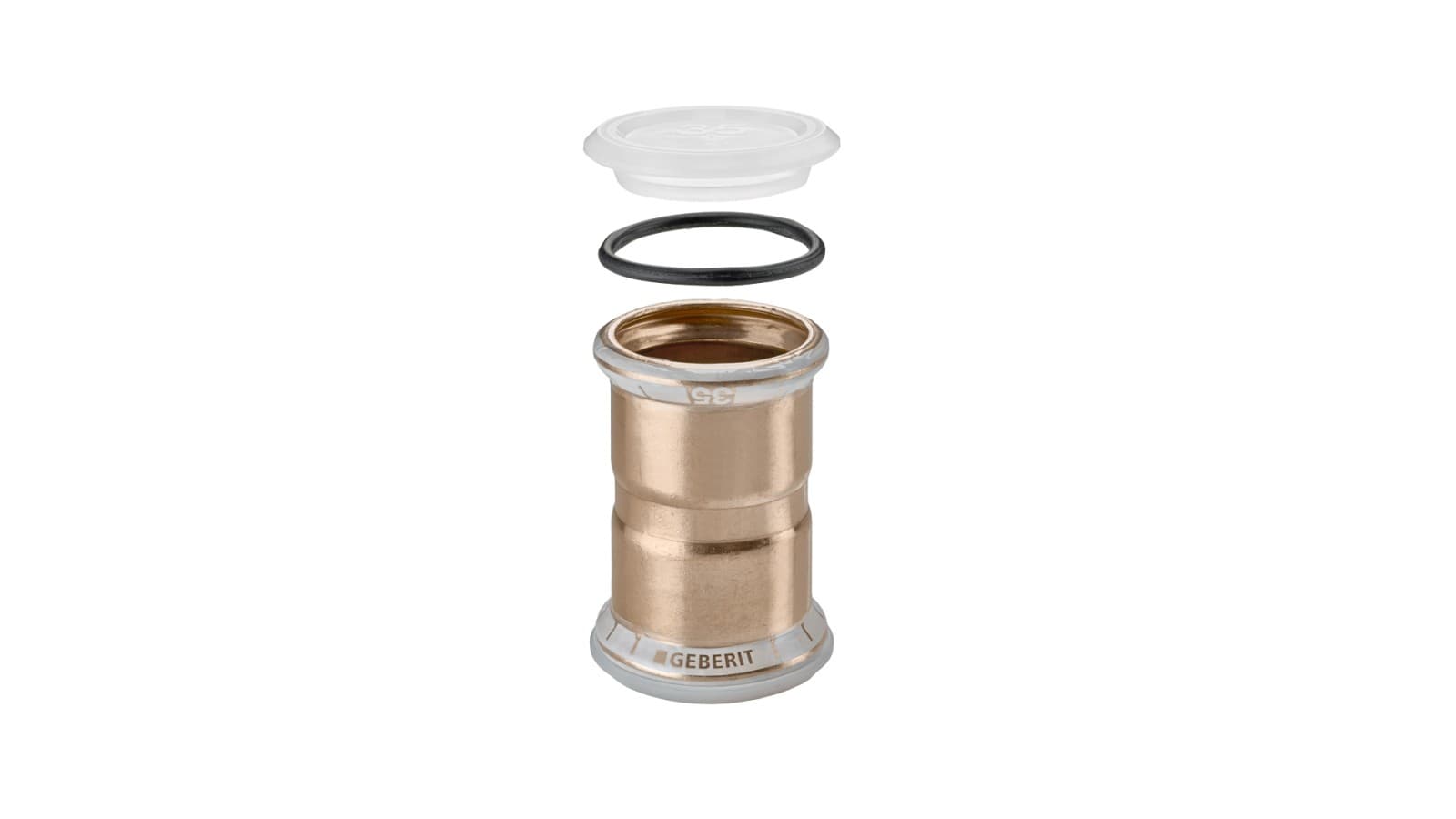

Geberit Mapress Kupfer Pressfittings
- Cu-DHP-Legierung

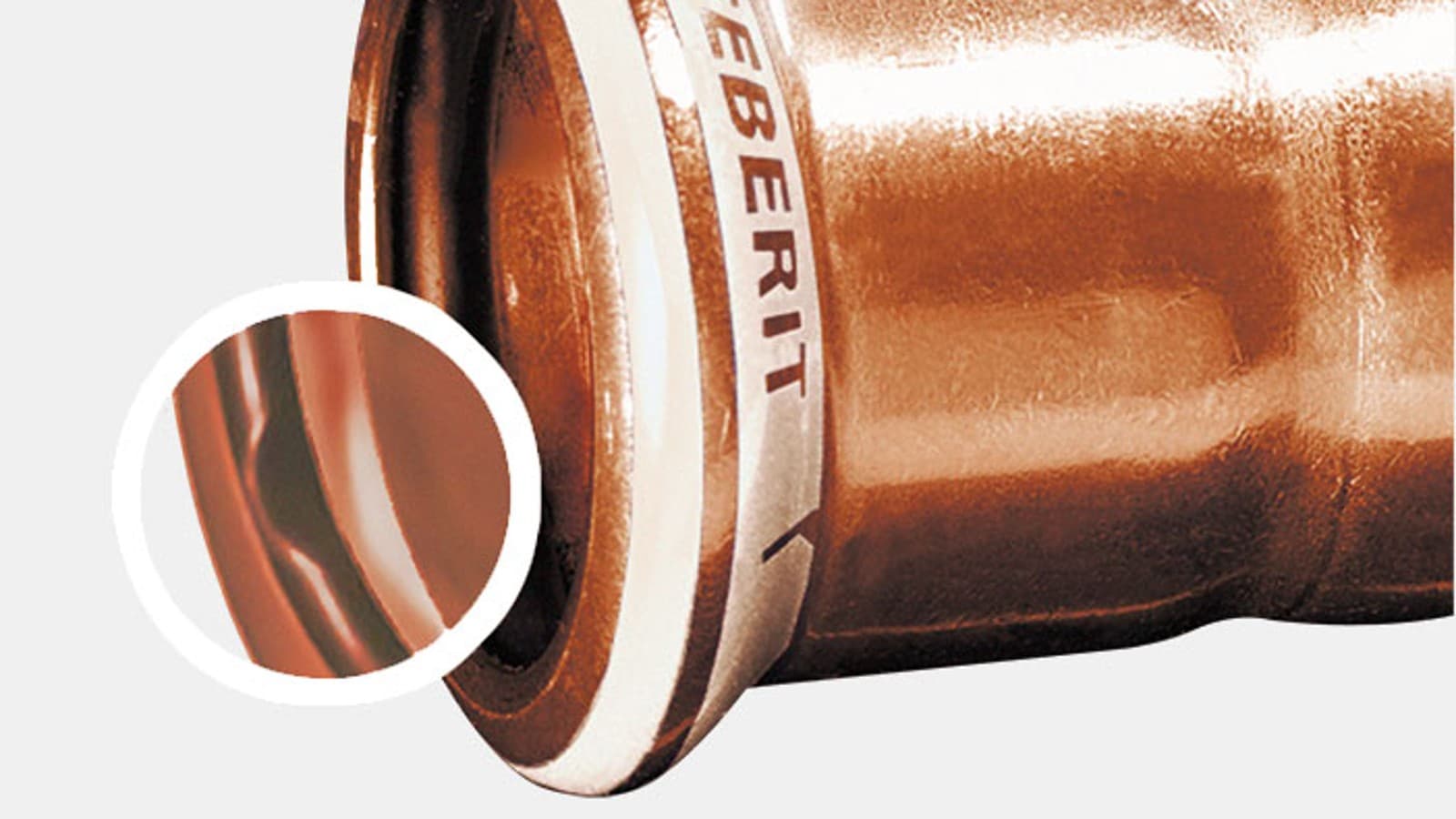

- Weisser Pressindikator zur Kontrolle der korrekten Verpressung
- Werkstoffkennzeichnung Kupfer über weissen Pressindikator
- Dimension auf dem Pressindikator aufgedruckt
- Schutzstopfen verhindert die Verschmutzung der Fittings
- Mit anderen Geberit Versorgungssystemen kombinierbar

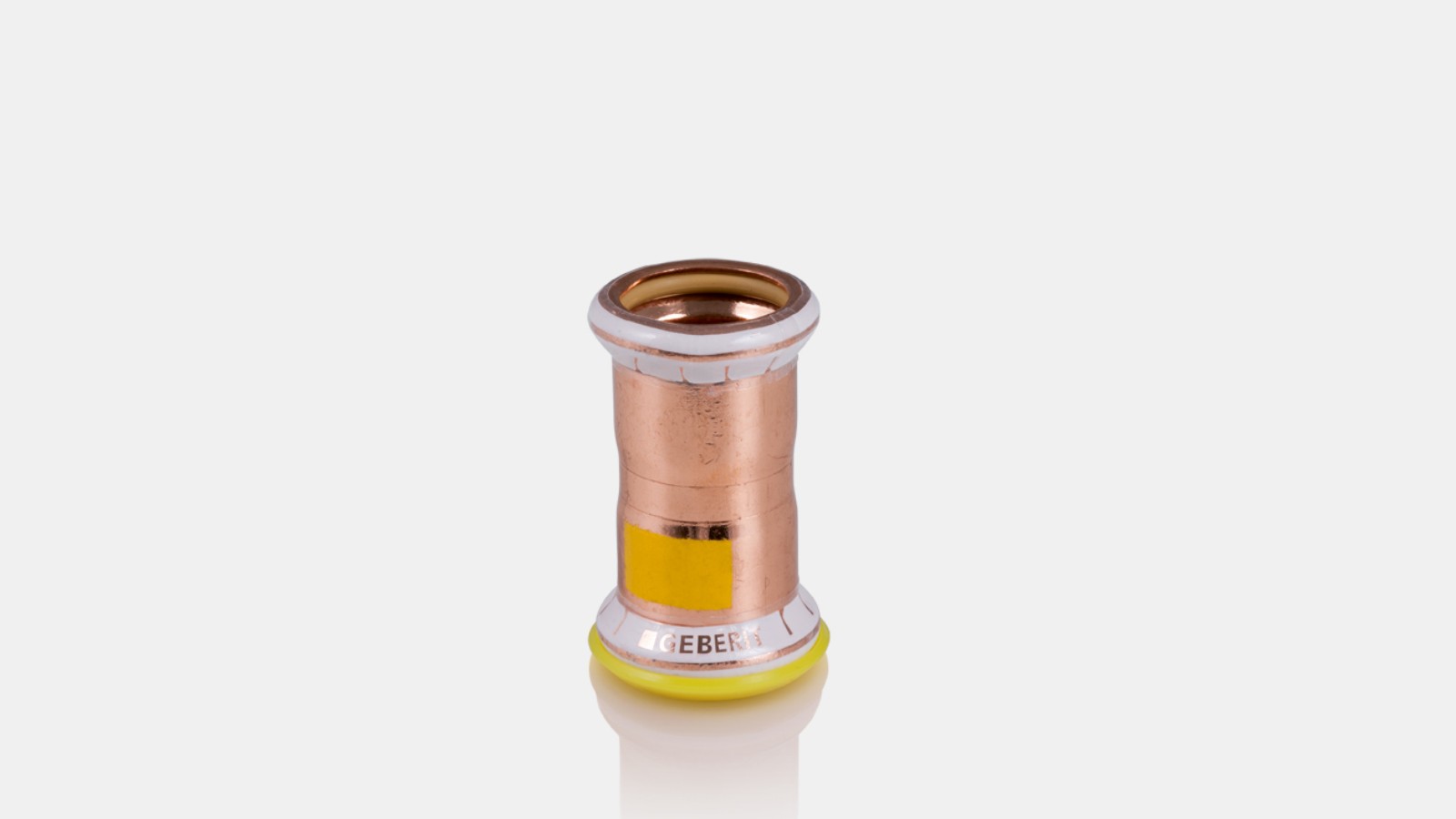

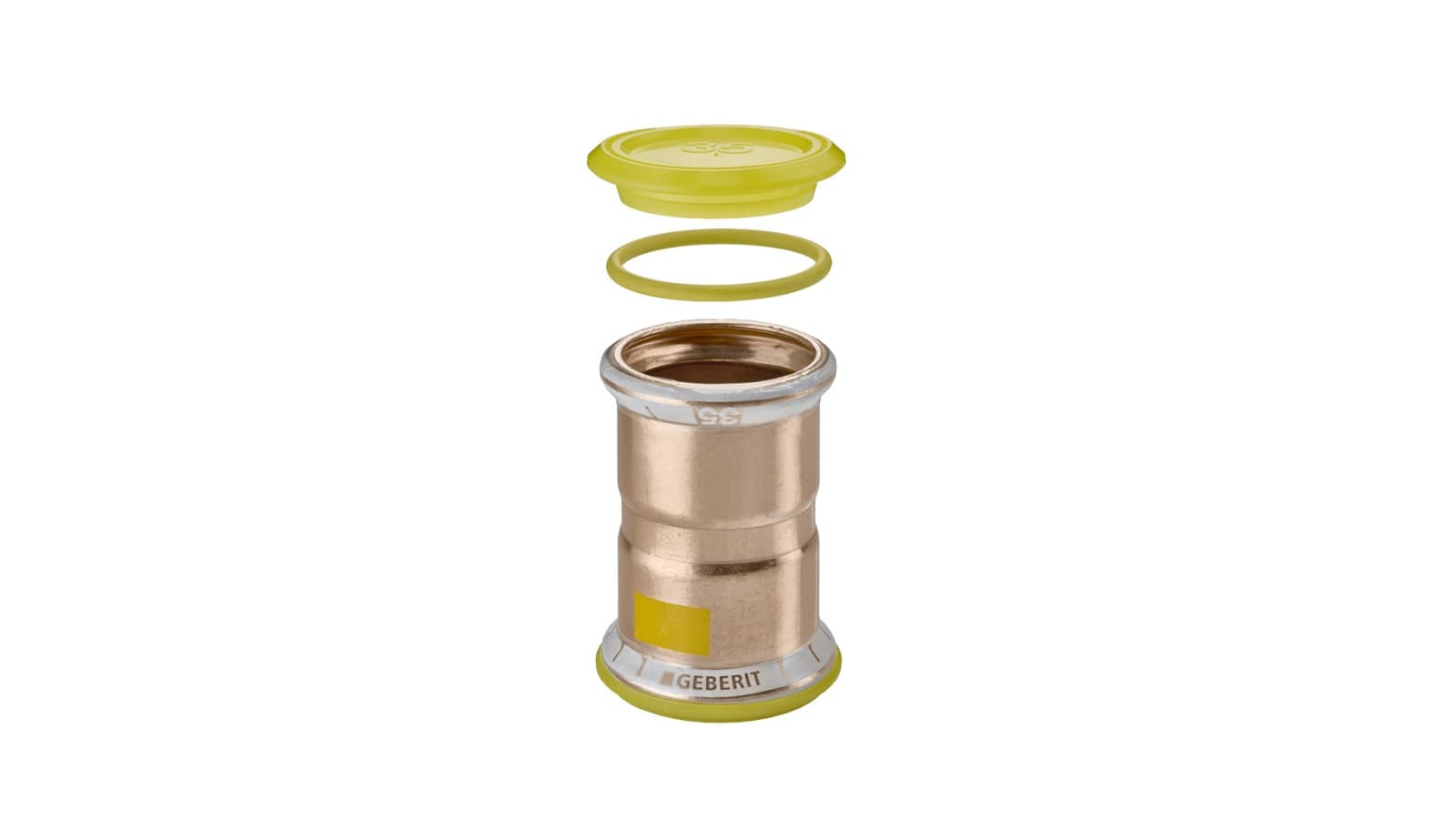

Geberit Mapress Kupfer, Gas
- Cu-DHP-Legierung
- Geeignet für den Einsatz mit brennbaren Gasen
- Pressindikator zur Kontrolle der korrekten Verpressung
- Werkstoffkennzeichnung Kupfer über den weissen Pressindikator
- Gelbe Markierung auf dem Fitting
- Gelber HNBR-Dichtring und gelber Schutzstopfen für den Einsatz mit brennbaren Gasen
- Verfügbar in den Dimensionen d12 bis d54
Geberit Mapress Kupfer, FKM blau
- Cu-DHP-Legierung
- Geeignet für den Einsatz mit ölhaltigen Medien und weitere spezielle Anforderungen
- Pressindikator zur Kontrolle der korrekten Verpressung
- Weisser Pressindikator zur Werkstoffkennzeichnung Kupfer
- Gelbe Markierung auf dem Fitting
- Blauer FKM-Dichtring und schwarzer Schutzstopfen für den Einsatz mit ölhaltigen Medien und weitere spezielle Anforderungen.
- Verfügbar in den Dimensionen d15 bis d54
Dichtungen
Verfügbare Dichtringe
Für Anwendungen in speziellen Einsatzbereichen kommen weitere Dichtringmaterialien zum Einsatz. Dazu bietet Geberit ein breites Sortiment an Fittings mit vormontierten Dichtringen. Das spart Zeit und Aufwand bei der Installation.
Ausserdem ist es möglich, den Standard-O-Ring gegen einen spezifischen Dichtring auszutauschen.

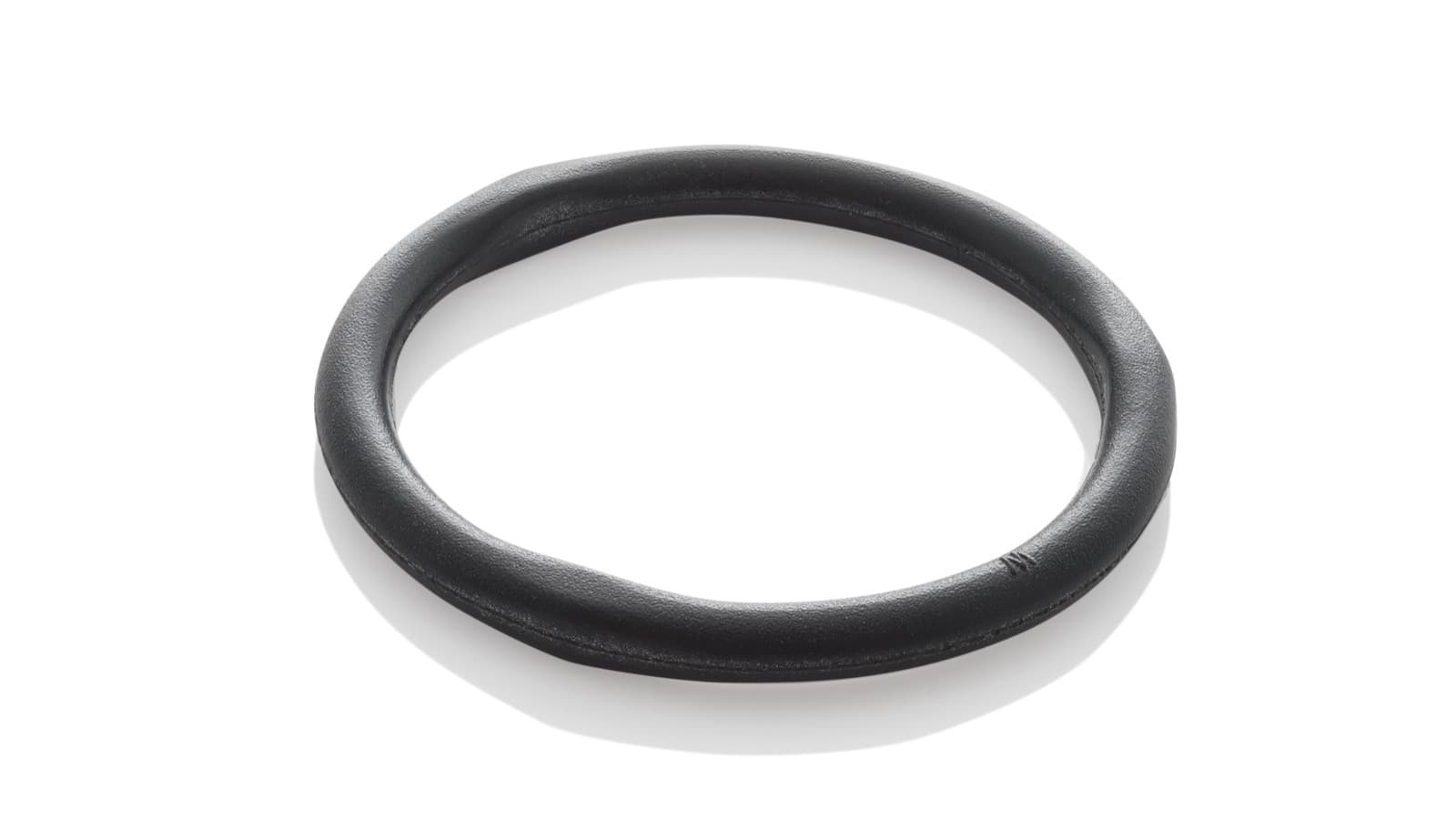

Dichtring CIIR, schwarz
Geberit Mapress Kupfer mit dem schwarzen CIIR-Dichtring kann für die folgenden flüssigen Medien eingesetzt werden:
- Trinkwasser kalt und warm
- Kühl- und Heizungswasser ohne Frostschutzmittel
- Kühl- und Heizungswasser mit Frostschutzmittel
- Fernwärmeheizungswasser ≤ 120 °C
Und für die folgenden gasförmigen Medien:
- Druckluft (Reinheitsklasse Öl 2–3)
- Unterdruck
- Inertgase (z. B. Stickstoff)

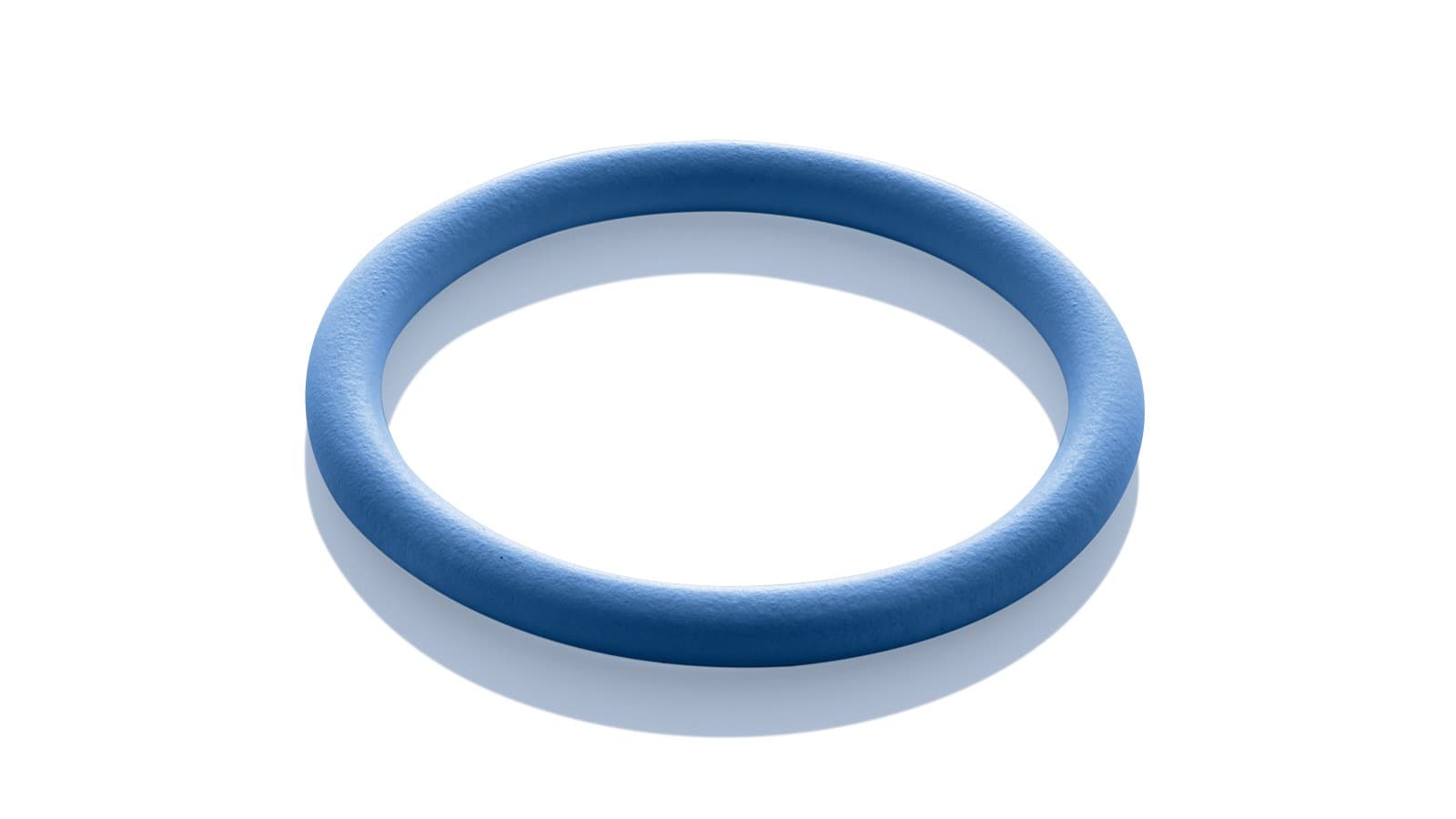

Dichtring FKM, blau
Geberit Mapress Kupfer mit dem blauen FKM-Dichtring bietet hohe Temperatur- und Chemikalienbeständigkeit und kann für folgende Medien eingesetzt werden:
- Wärmeträger (Solar)
- Druckluft (Reinheitsklasse Öl 0–X)

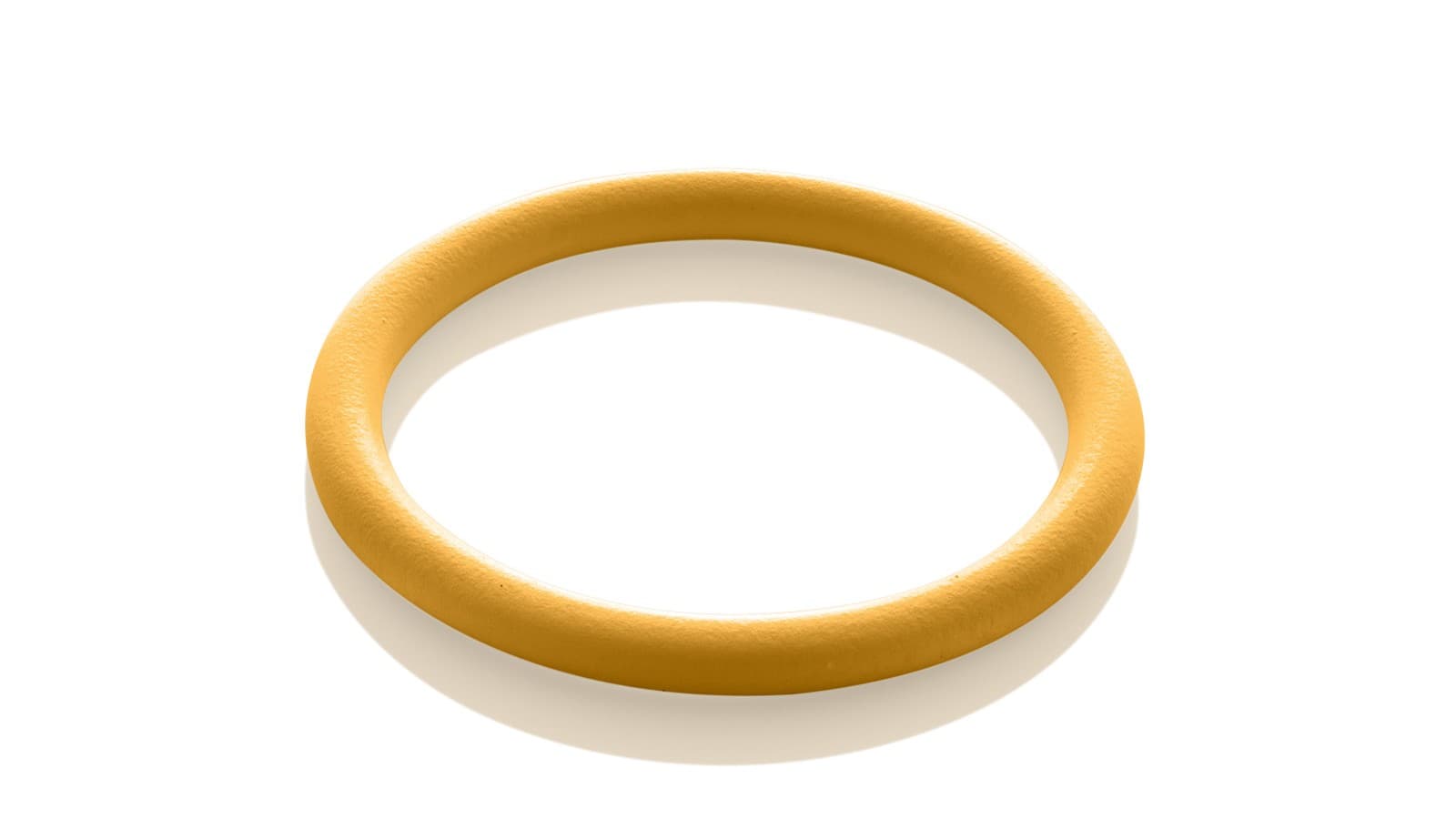

Dichtring HNBR, gelb
Geberit Mapress Kupfer mit dem gelben HNB-Dichtring kann für die folgenden Brenngase eingesetzt werden:
- Erdgase
- Flüssiggase
Mit einer gelben Markierung sowie einem gelben Schutzstopfen lassen sich die Geberit Mapress Kupfer Gas Fittings von den restlichen Fittings unterscheiden.
Umweltproduktdeklaration
EPD Produktdeklaration
Umweltproduktdeklarationen (Environmental Product Declarations, EPD) schaffen Transparenz und ermöglichen den Vergleich von Produkten in Bezug auf ihre Umweltauswirkungen.
Für Geberit Mapress Kupfer sind Umweltproduktdeklarationen für die gängigsten Fittings verfügbar:
Geberit Mapress Kupfer Fittings
Installation

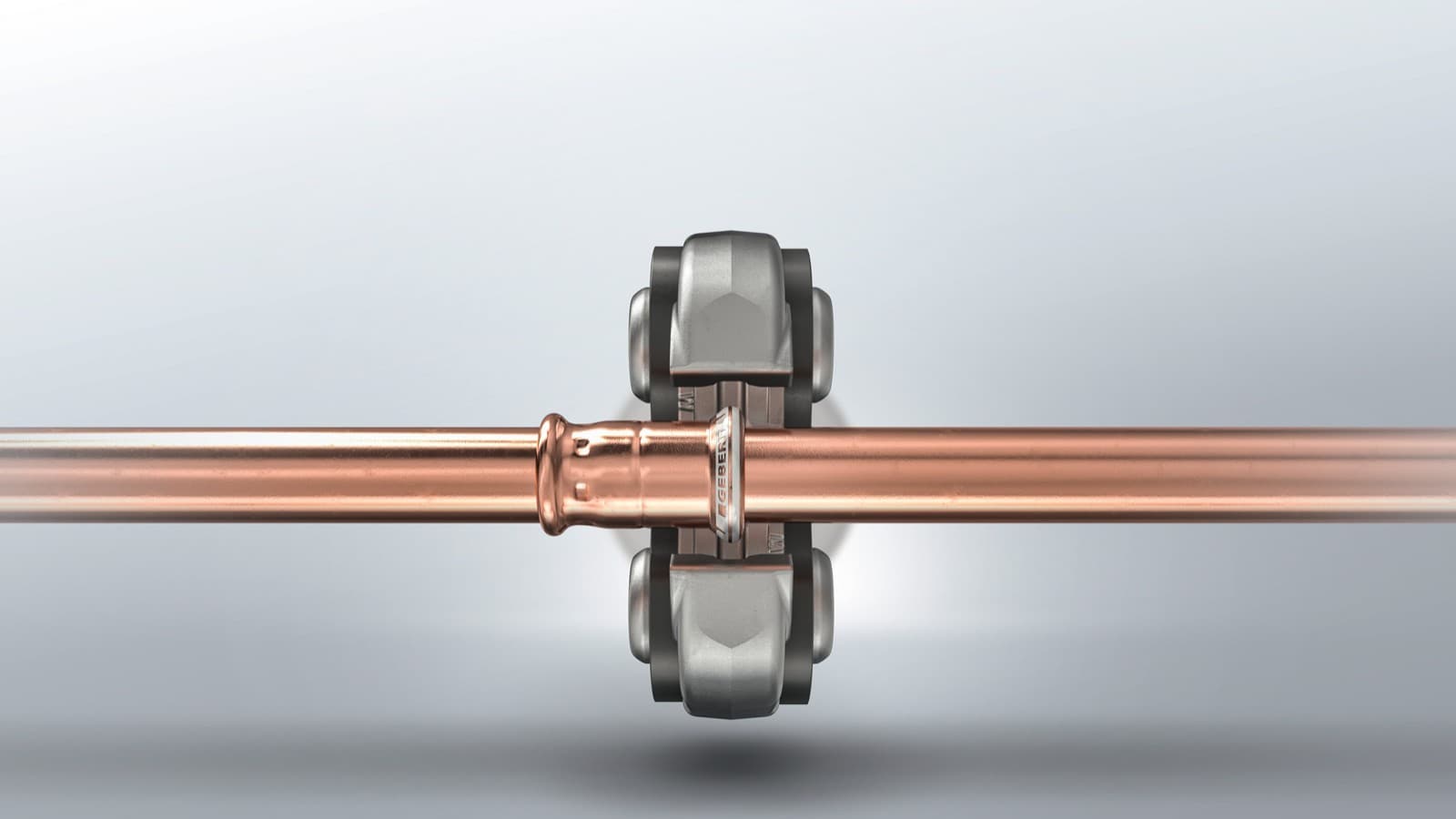

So funktioniert die Installation
Für die Installation von Geberit Mapress bietet Geberit ein umfassendes Sortiment an Pressgeräten, Pressbacken und -schlingen an.
Hinweis: Die Installation von Geberit Mapress d12 bis d88.9 unterscheidet sich von derjenigen von Geberit Mapress d108.
Haben Sie Fragen? Wir helfen Ihnen gerne weiter.
Unsere Spezialisten beraten Planer, Sanitärinstallateure und andere Profis bei ihren Projekten. Sie geben Ihnen gerne Auskunft, wie Sie mit unseren Produkten Ihre aktuellen Herausforderungen am besten bewältigen können.
Häufige Fragen zu Geberit Mapress Kupfer
Kann Geberit Mapress Kupfer mit anderen Materialien kombiniert werden?
Geberit bietet unterschiedliche Übergänge auf andere Rohrleitungssystemean wie zum Beispiel auf Geberit FlowFit oder Geberit Mepla. Wir raten davon ab, Geberit Mapress Kupfer mit anderen Werkstoffen zu verarbeiten.
Liefert Geberit auch Kupferrohre?
Nein. Geberit Mapress Kupfer umfasst ein breites Sortiment an Fittings. Wir empfehlen, diese Fittings mit Rohren nach DIN 1057 in den Festigkeiten R220, R250 oder R290 zu verarbeiten.
Für welche Anwendungen ist Geberit Mapress Kupfer geeignet?
Geberit Mapress Kupfer kann für unterschiedliche Anwendungen wie Trinkwasser, Kraftstoffe und Öle oder verschiedene Gase eingesetzt werden.
