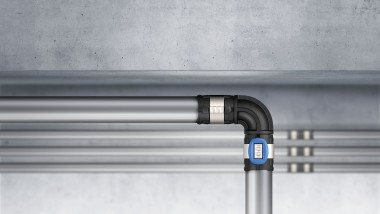

Geberit FlowFit Système de conduite à débit optimisé

Facile à installer

Le système d’alimentation Geberit FlowFit avec technologie de sertissage latéral simplifie l’installation à différents endroits et accélère le déroulement des travaux. Avec seulement deux mâchoires , tous les diamètres de d16 à 75 mm peuvent être sertis. Les changements fréquents d’outils ne sont donc plus nécessaires.

Des fenêtres de visualisation permettent aux installateurs de voir si le tube est emboîté suffisamment profondément. Et avec les indicateurs de sertissage bleus ou orange sur les raccords, ils savent quand le système de conduite est correctement installé et serti en toute sécurité.

De plus, les raccords à sertir Geberit FlowFit sont optimisés en termes de débit - ce qui permet d’utiliser des diamètres plus petits pour les installations d’eau potable.

Les tubes Geberit FlowFit sont disponibles en barres et en rouleaux, avec ou sans isolation. Le vaste assortiment de raccords Geberit FlowFit convient à de nombreux domaines d’application.

Planifier maintenant avec Geberit FlowFit

Les atouts de Geberit FlowFit

Montage facile

Une installation fluide, avec moins d’étapes et sans incertitude.

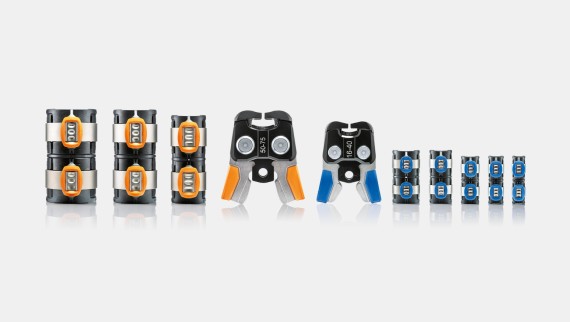

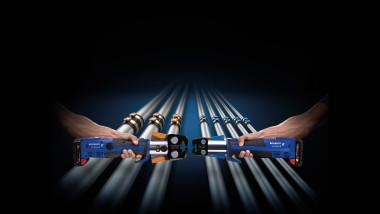

Seulement deux mâchoires pour toutes les dimensions

Installation fluide et rapide avec moins de changements d’outils.

Sertissage en toute sécurité

Guidage clair de l’outil et contrôle fiable de l’installation sertie.

Débit optimisé

Planification de diamètres de tubes plus petits grâce à des pertes de charge minimales.

Télécharger la brochure

Principales applications

Eau potable

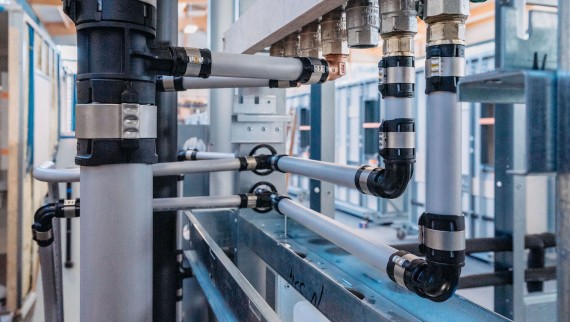

Geberit FlowFit est le système idéal pour l’ensemble de l’installation d’eau potable dans le bâtiment, de l’entrée de la maison à la distribution d’étage en passant par la distribution de sous-sol et la colonne montante.

Application Chauffage dans la technique du bâtiment

Installations de chauffage

Geberit FlowFit convient parfaitement à la distribution de chaleur des installations de chauffage ainsi qu’aux installations à eau de refroidissement avec ou sans antigel.

Air comprimé et bien plus encore

Geberit FlowFit est également optimal pour le réseau de distribution des installations d’air comprimé. Vous trouverez un large éventail d’autres applications dans les aperçus d’utilisation.

Les avantages de Geberit FlowFit Une installation sûre et sans effort

Installation en quelques étapes

Installation sans effort avec Geberit FlowFit

Geberit FlowFit permet de travailler en toute sécurité et sans effort grâce à la suppression de certaines étapes de travail et à la réduction des outils . De plus, des possibilités de contrôle claires simplifient une installation complète et sûre .

Le point de sertissage est rotatif, ce qui permet à de bien positionner la mâchoire dans chaque situation de montage. Ainsi, les raccords à sertir peuvent être sertis en toute sécurité, même dans les endroits de montage exigus et difficiles d’accès .

Du fait de la conception spéciale du raccord , il n’est plus nécessaire de calibrer et d’ébavurer les tubes après les avoir coupés.

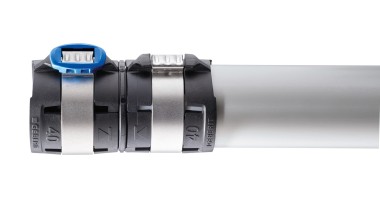

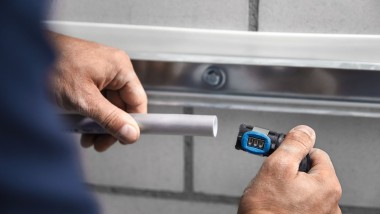

Le raccord Geberit FlowFit s’emboîte directement après la coupe

Sans ébavurage ni calibrage: Après avoir été coupé à la longueur voulue, le raccord à sertir est directement emboîté sur le tube. Un outil Geberit est disponible pour le calibrage des tuyaux ovalisés.

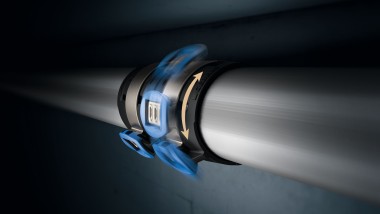

La rotation du point de sertissage est facile

Sertissage confortable et sûr: Avec la technologie de sertissage latéral, la mâchoire de sertissage ne doit être appliquée que d’un seul côté. Le point de sertissage peut être tourné de manière à ce que le raccord à sertir soit facilement accessible et puisse être serti en toute sécurité. Le raccord à sertir peut être tourné facilement par pas de 45°.

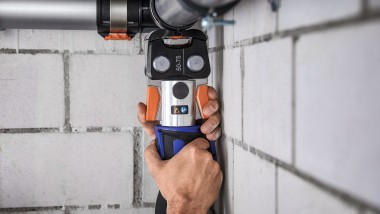

Geberit FlowFit peut être serti dans les endroits exigus

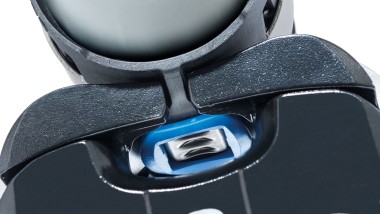

La mâchoire de sertissage n’est appliquée que latéralement sur l’indicateur de sertissage. Il est possible de travailler sans effort et en toute sécurité, même dans les situations de construction exiguës.

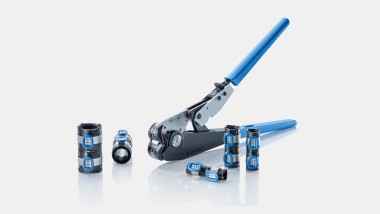

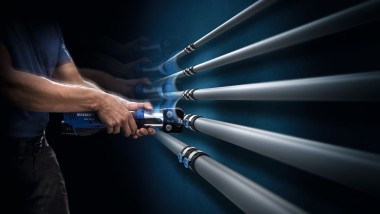

Plus de changement constant d’outil

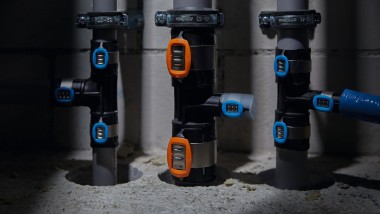

Raccordement sûr des conduites grâce au contrôle

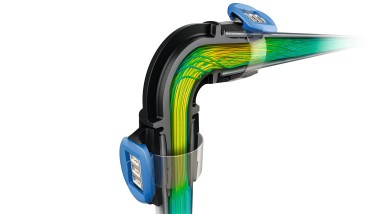

Installation propre sans pertes de pression

Geberit FlowFit en un coup d’œil

Faits et chiffres

Dimensions

Raccords

Tubes

Déclaration environnementale du produit

Installation

Faits et chiffres

Aperçu de l'assortiment

8 largeurs nominales de d16 à d75
Environ 500 raccords et composants
Tubes multicouches (ML), également disponibles dans un tube de protection ou pré-isolés
Tubes système en polybutène (PB), également disponibles en tube de protection
Adaptateur MasterFix pour des raccords vissés sûrs et sans outil aux appareils sanitaires Geberit
Vaste assortiment de raccords et de transitions pour d'autres systèmes

Diamètre nominal DN	Dimension d x s (mm)
12	16 x 2,0
15	20 x 2,0
20	25 x 2,5
25	32 x 2.8
32	40 x 3,0
40	50 x 3,8
50	63 x 4,0
65	75 x 4,6

Raccords

Merkmale

Vaste assortiment

Geberit FlowFit propose un vaste assortiment de raccords en PPSU, en bronze rouge sans plomb et en bronze au silicium sans plomb. L’assortiment couvre les raccords standard ainsi que les raccords spéciaux.

Bon raccordement

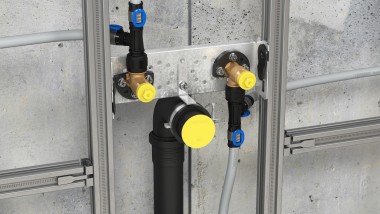

Avec l’adaptateur MasterFix , le Geberit FlowFit peut être raccordé sans outil à tous les raccordements d’appareils Geberit. L’adaptateur se détache sans difficulté même après une longue durée de service.

Combiner facilement

Un seul système pour tout le chantier: sans interfaces, sans adaptateurs inutiles d’où moins de dépenses et de sources d’erreur. Les tubes du système Geberit FlowFit peuvent également être utilisés comme raccords à emboîter avec les raccords Geberit PushFit . Geberit FlowFit est entièrement combinable avec Geberit PushFit – sans aucun adaptateur spécifique.

Pour le raccordement à d’autres systèmes d’alimentation Geberit , des transitions de système sont disponibles. Geberit FlowFit devient ainsi le système à noyer en dalle universel, idéal non seulement pour la distribution en sous-sol et les colonnes montantes, mais aussi pour la distribution d’étage.

Geberit FlowFit Universalfitting

Soll Geberit FlowFit etwa in einem Altbau an bereits installierte Rohre angeschlossen werden, war bisher eine aufwändige und zeitintensive Verbindung nötig.

Einfacher geht es mit dem Geberit FlowFit Universalfitting. Zunächst muss man die Dimension des Fremdrohres messen, dieses mit dem Geberit Entgrat- und Kalibrierwerkzeug vorbereiten, dann das Übergangsfitting aufstecken und verpressen. Beim anderen Ende lässt sich Geberit FlowFit wie gewohnt installieren.

Verfügbar ist das Universalfitting für Geberit FlowFit in den Dimensionen d16 bis d26 mit unterschiedlichen Rohrdicken.

Tubes

Tube du système ML Geberit

Le tube multicouche, flexible mais indéformable, convient à toutes les applications
Des bouchons de protection aux extrémités de tube empêchent le dépôt de poussière et de saleté
Variantes:
- sous forme de tube nu en barres de 5 mètres dans les dimensions d16 à d75
- sous forme de tube nu en rouleau dans les dimensions d16 à d32
- dans un tube de protection, en rouleau, dans les dimensions d16 et d20
- avec pré-isolation 6 mm en rouge et bleu en rouleau dans les dimensions d16 à d32

Tube du système ML Therm

Pour les installations de chauffage
Disponible en couronne pour les dimensions d16 à d25
Avec isolation en mousse de polyéthylène pour les dimensions d16 et d35, revêtement résistant rouge
Disponible en couronne

Tube du système PB Geberit

Le tube en polybutène hautement flexible est surtout adapté aux installations d’eau potable
Avec le tube de protection, il convient à la pose classique dans le béton pour la distribution d’étage
Des bouchons de protection aux extrémités de tube empêchent le dépôt de poussière et de saleté
Variantes:
- sous forme de tube nu sous forme de rouleau dans les dimensions d14* à d25
- dans un tube de protection, en rouleau, dans les dimensions d14* à d25

* La dimension d14 est adaptée à la mise en œuvre avec les raccords Geberit PushFit

Déclaration environnementale du produit

Déclaration environnementale de produit

Les déclarations environnementales de produits (EPD) créent de la transparence et permettent de comparer les produits en termes d'impact sur l'environnement.

Des déclarations environnementales de produits sont disponibles pour les tubes Geberit FlowFit et pour les raccords Geberit FlowFit les plus courants (en anglais et en allemand) :

Installation

Comment fonctionne l’installation

Installation facile et sûre

Avec seulement deux mâchoires de sertissage, Geberit FlowFit peut être installé facilement et gagner du temps. La visualisation des fenêtres et des indicateurs de presse donne aux installateurs l’assurance que le système de tube a été correctement installé et serti.

Installation avec dispositif de collecte

Lors du montage, un dispositif pratique sur l’outil attrape les indicateurs de presse directement pendant le sertissage. Geberit reprend gratuitement les bouchons de protection et les indicateurs de sertissage pour le recyclage.

Assortiment de produits Geberit FlowFit Articles, informations techniques et autres

Découvrir tous les produits

Avez-vous des questions ? Nous sommes heureux de vous aider.

Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.

Prendre contact

Outils de planification utiles pour Geberit FlowFit

BIM

Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.

En savoir plus sur BIM

Geberit ProPlanner

Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.

Accédez à Geberit ProPlanner

Elimination sans effort Reprise en toute simplicité

Les capes de protection des tuyaux et des raccords protègent des salissures lors du transport ainsi que sur le chantier. Les indicateurs de sertissage guident vers la bonne position et rendent les assemblages non sertis clairement visibles. Lorsque l’installation FlowFit est achevée, les capes de protection et les indicateurs de sertissage ont remplis leur mission et vous pouvez les retourner sans frais à Geberit.

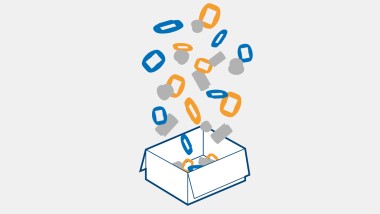

1. Collecte des capes de protection et des indicateurs de sertissage

Collectez les capes de protection et les indicateurs de sertissage dans un carton aux dimensions maximales de 80 x 60 x 60 cm et un poids maximum de 25 kg.

2. Coller l’étiquette de retour

Collez l’étiquette de retour gratuit sur le paquet. Vous les obtenez directement auprès de votre conseiller technique régional.

Coller l’étiquette de retour

3. Remettre le paquet

Remettez le paquet à un bureau de poste près de chez vous.

Remettre le paquet
