Geberit Mapress Acier Inox Pour de nombreux fluides gazeux et liquides
Résistant à la corrosion et polyvalent
Geberit Mapress Acier Inox est un système d'alimentation très performant pouvant être mis en œuvre pour différents fluides. Geberit applique les exigences les plus strictes pendant le processus de fabrication. La forte teneur en molybdène permet par exemple de garantir une excellente résistance à la corrosion.
Avec la large gamme de raccords de presse et de dimensions de tuyaux de d16 à D108 ainsi que les différentes bagues d'étanchéité, il est possible, outre la technique du bâtiment, de couvrir presque tous les domaines d'application tels que la construction d'installations solaires et industrielles.
Principales applications et domaines d'application Pour un système de tuyauterie en acier inoxydable avec une résistance élevée à la corrosion
L'acier inoxydable Geberit Mapress convient aux fluides liquides et gazeux :
Ouvrir la vue d'utilisation des médias liquides
Ouvrir la vue d'utilisation des fluides gazeux
Installations d’eau potable
L'acier inoxydable Geberit Mapress est un bon choix pour les exigences élevées en matière d'hygiène et de résistance à la corrosion.
Conduites d'air comprimé
En fonction de la qualité de l'air comprimé requise, l'acier inoxydable Geberit Mapress peut être utilisé pour la distribution de l'air comprimé.
Carburants et huiles
L'acier inoxydable Geberit Mapress est adapté et homologué pour le mazout de chauffage, le diesel ainsi que les huiles de moteur, de boîte de vitesses et de lubrification.
Installations de chauffage et de refroidissement
Un approvisionnement sûr et fiable en eau de refroidissement et de chauffage.
Gaz industriels
Geberit Mapress acier inoxydable (gaz) dispose de toutes les homologations requises pour les gaz combustibles conformément à la norme DVGW G 260.
Eaux traitées
Le système de pressage Geberit Mapress en acier inoxydable convient et peut être utilisé pour presque toutes les eaux traitées, telles que les eaux adoucies ou entièrement dessalées ainsi que les eaux ultrapures avec des conductibilité ≥ 0,1 μS/cm.
Sprinkleurs et conduites d'eau d'extinction
L'acier inoxydable Geberit Mapress (matériau 1.4401) est testé et homologué pour les systèmes d'arrosage humide et sec, entre autres par VdS et FM.
Vapeur saturée
L'acier inoxydable Geberit Mapress 1.4401 convient à la vapeur saturée et au condensat jusqu'à une température de 155 °C et une pression de 5,5 bars.
Applications Geberit Mapress Acier Inox Utilisable de manière polyvalente – pour de nombreuses applications
Utilisable de manière polyvalente dans la domotique et l'industrie
Grâce à la large gamme de dimensions de tuyaux de d16 à D108, aux propriétés matérielles de l'acier inoxydable et aux différentes bagues d'étanchéité, il est possible de couvrir, outre la technique du bâtiment, de nombreux domaines d'application dans la construction d'installations industrielles.
Convient aux gaz combustibles
L'acier inoxydable Geberit Mapress peut être utilisé pour différentes applications de gaz. Pour une utilisation avec des gaz combustibles, une gamme complète de raccords de pressage est proposée avec la bague d'étanchéité jaune HNBR, le marquage jaune et le capuchon de protection jaune.
Le système robuste de tuyauterie Geberit Mapress en acier inoxydable peut être utilisé pour des pressions de service allant jusqu'à 25 bar (en fonction du diamètre du tuyau).
Haute résistance à la corrosion
L'acier inoxydable Geberit Mapress est un système de tuyauterie fiable qui convient à une variété d'applications. Les tuyaux et les raccords de pressage sont en acier inoxydable et se caractérisent par une résistance élevée à la corrosion et une hygiène élevées.
L'acier inoxydable Geberit Mapress convient à la désinfection thermique et chimique, aussi bien en cas de mesures prescrites conformément aux directives et règlements en vigueur qu'en cas de contamination existante du réseau de conduites.
La composition optimale des éléments de l'alliage permet d'obtenir une fiabilité matériau et système hors du commun. les tubes et raccords Geberit Mapress Acier Inox présentent une teneur minimum en molybdène de 2,3 %.
Acier inoxydable Geberit Mapress en un coup d'œil
Faits et chiffres
Vue d’ensemble de la gamme
- 11 diamètres nominaux D12 à D108
- Environ 500 raccords et pièces moulées
- Tubes système CrNiMo
- Tubes système CrMoTi avec marquage vert
- Transition MasterFix pour un raccordement à visser sûr et sans outil vers les appareils sanitaires Geberit
- Large gamme d'adaptateurs et de transitions vers d'autres systèmes
Dimensions
Dimensions disponibles :
| Diamètre nominal (DN) | Dimensions d x s (mm) | Tube Geberit Mapress Acier Inox CrNiMo | Tube système Geberit Mapress Edelstal CrTiMo |
|---|---|---|---|
| 10 | 12,0 x 1,0 | ||
| 12 | 15,0 x 1,0 | ||
| 15 | 18,0 x 1,0 | ||
| 20 | 22,0 x 1,2 | ||
| 25 | 28,0 x 1,2 | ||
| 32 | 35,0 x 1,5 | ||
| 40 | 42,0 x 1,5 | ||
| 50 | 54,0 x 1,5 | ||
| 65 | 76,1 x 2,0 | ||
| 80 | 88,9 x 2,0 | ||
| 100 | 108,0 x 2,0 |

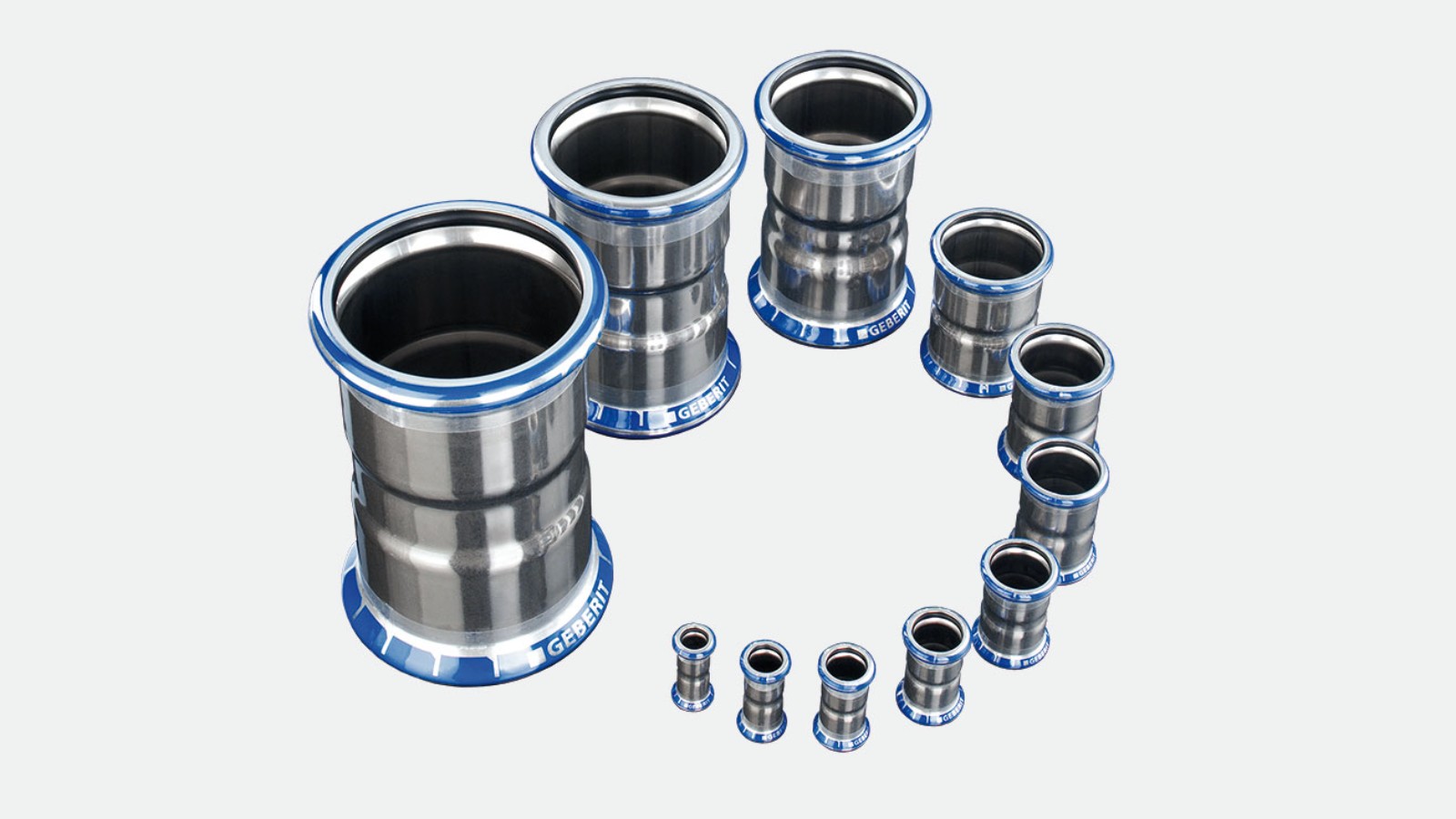

Raccords
Les raccords disponibles
Raccords à sertir Geberit Mapress Acier Inox
- Acier inoxydable CrNiMo 1.4401
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Le chiffre correspond à la dimension
- Les bouchons de protection empêchent les salissures
- Les raccords non sertis ne sont pas étanches et immédiatement repérables pendant le test de pression
- Plus de 500 raccords différents sont disponibles

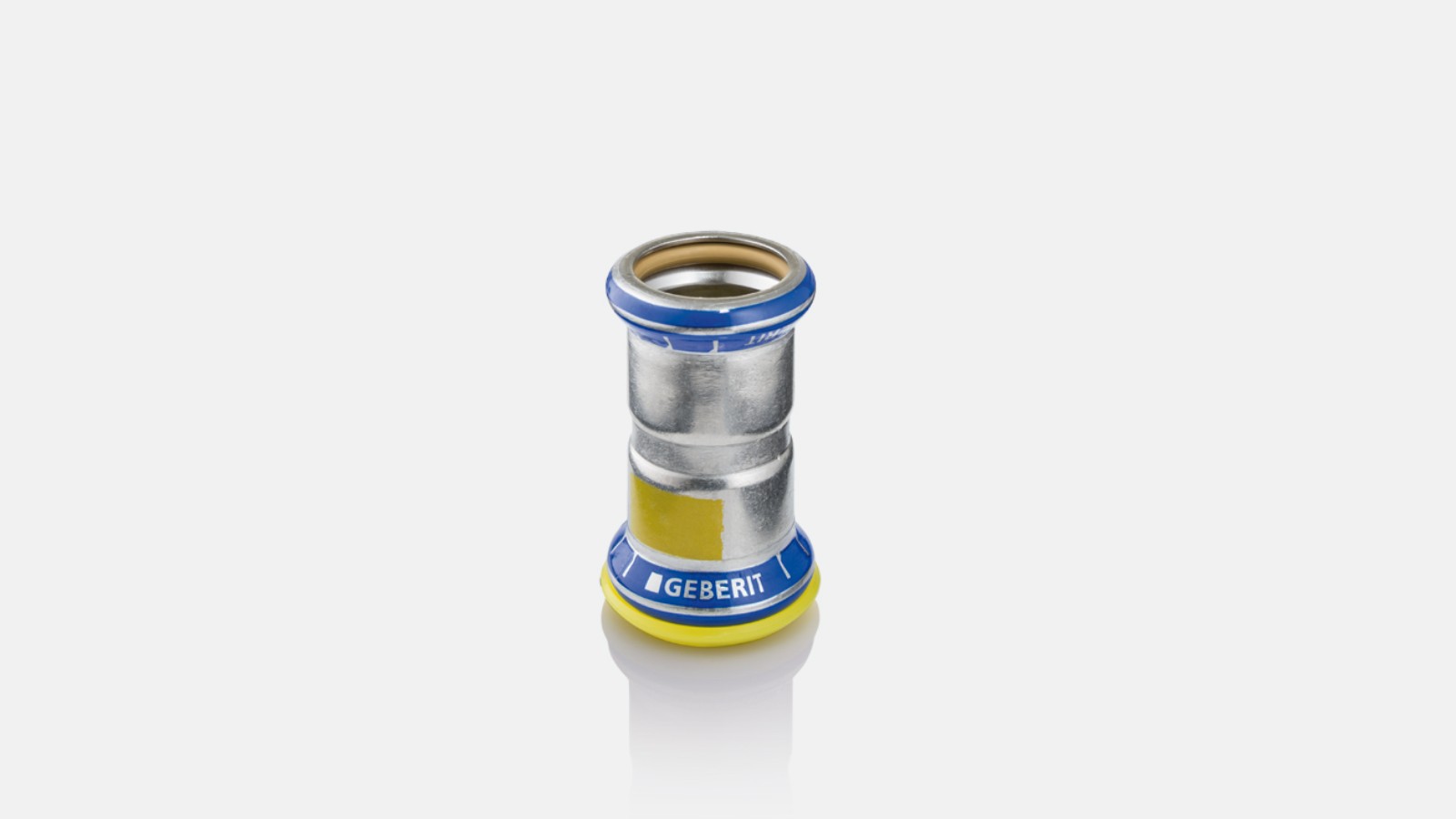

Geberit Mapress Acier Inox 316 gaz
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation avec des gaz inflammables
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Marquage jaune sur le raccord
- Bague d'étanchéité HNBR jaune et capuchon de fermeture jaune pour une utilisation avec des gaz inflammables
- Disponible dans les dimensions D15 à D108
Geberit Mapress Acier Inox, FKM bleu
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spéciales
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Bague d'étanchéité FKM bleue et capuchon de fermeture noir pour une utilisation avec des fluides contenant de l'huile et d'autres exigences
- Disponible dans les dimensions D12 à D108
Geberit Mapress Acier Inox, sans silicone
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation dans des applications sensibles, par exemple des installations de peinture
- Indicateur pour contrôler le bon sertissage
- L'indicateur de sertissage bleu signale le matériau acier inoxydable
- Bague d'étanchéité CIIR noire
- Les raccords de pressage sont emballés individuellement
- Disponible dans les dimensions D15 à D108
Joints
Bagues d'étanchéité disponibles
Pour des applications spéciales, Geberit propose une gamme complète de raccords avec des joints d'étanchéité préinstallés en différents matériaux. Cela simplifie et accélère l'installation.
En outre, les joints toriques standard peuvent être remplacés par des joints d'étanchéité spécifiques appropriés. Les indications figurant dans la vue d'ensemble des utilisations doivent être respectées.
Ouvrir la vue d'utilisation des médias liquides
Ouvrir la vue d'utilisation des fluides gazeux
Bague d'étanchéité CIIR noire
L'acier inoxydable Geberit Mapress et la bague d'étanchéité CIIR noire peuvent être utilisés pour les milieux liquides suivants :
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Vapeur saturée ≤ 120 °C
- Eaux résiduaires
- Eau extra-pure (sauf eau d'application pharmaceutique)
- Eaux pluviales avec un pH > 6,0
- Eau grise et eau noire avec un pH > 6,0
- Eau d’extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Et pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 0–3)
- Dépression
- Gaz inertes
- Gaz industriels
Joint d’étanchéité en FKM bleu
L'acier inoxydable Geberit Mapress combiné à la bague d'étanchéité bleue FKM se caractérise par une résistance élevée à la température et aux produits chimiques.
Utilisable pour les fluides liquides suivants :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Produits chimiques et fluides techniques
Utilisable pour les fluides gazeux suivants:
- Air comprimé (classe de pureté d’huile 0–X)
- Gaz industriels
Bague d'étanchéité HNBR, jaune
L'acier inoxydable Geberit Mapress avec la bague d'étanchéité HNBR jaune peut être utilisé pour les gaz combustibles suivants :
- Gaz naturels
- Gaz liquéfiés
- Biogaz
Le marquage et les bouchons de protection jaunes permettent de les différencier des autres raccords.

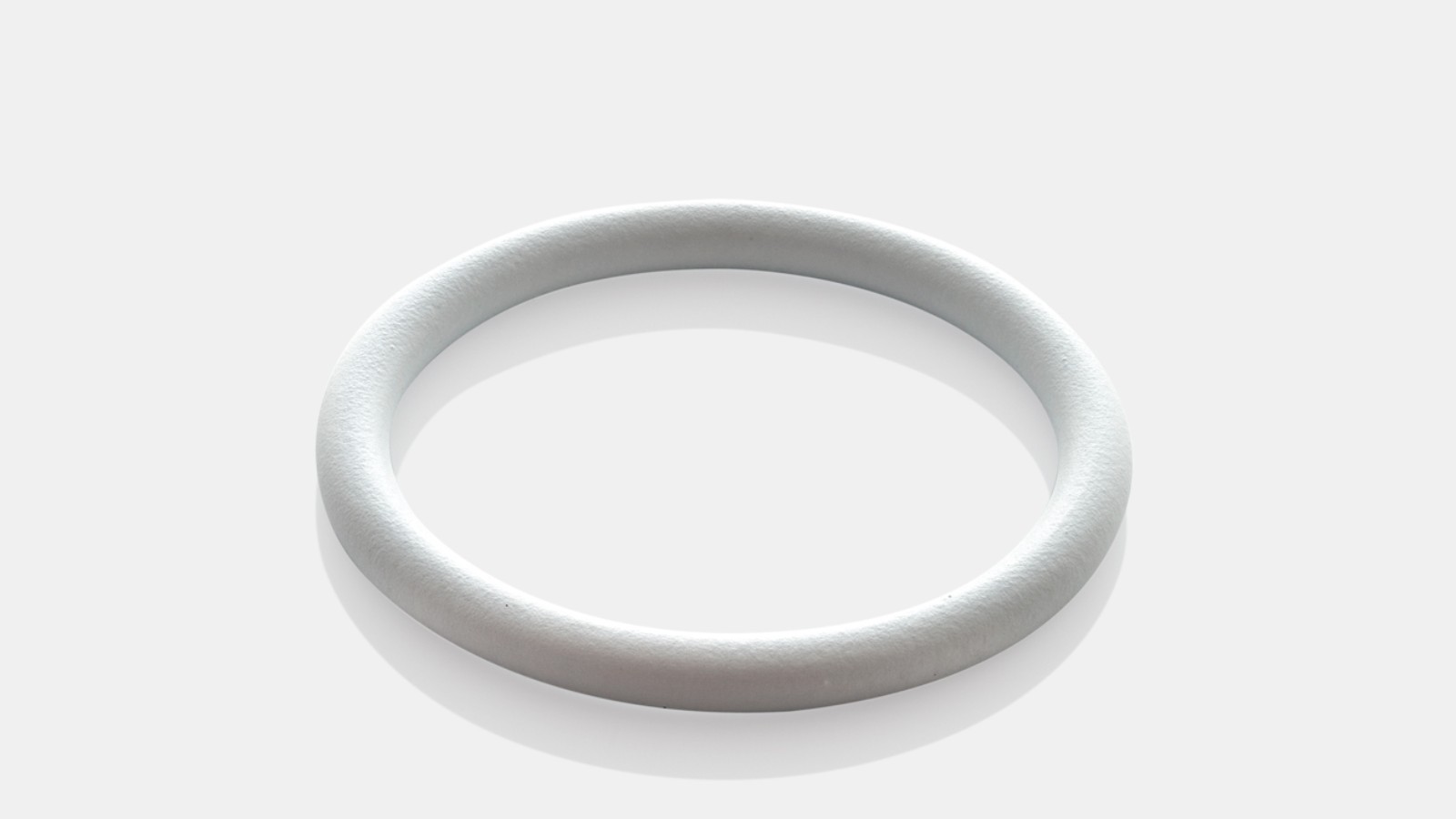

Joint d’étanchéité en FKM blanc
L'acier inoxydable Geberit Mapress avec bague d'étanchéité blanche FKM convient aux applications de vapeur saturée jusqu'à 155 °C, même en fonctionnement cyclique.
Tubes
Systèmes disponibles

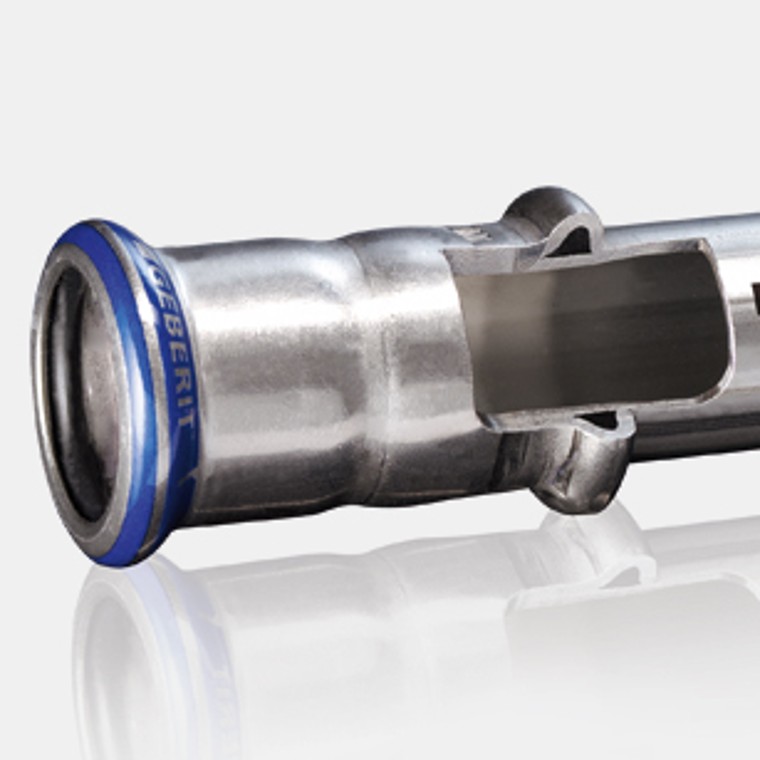

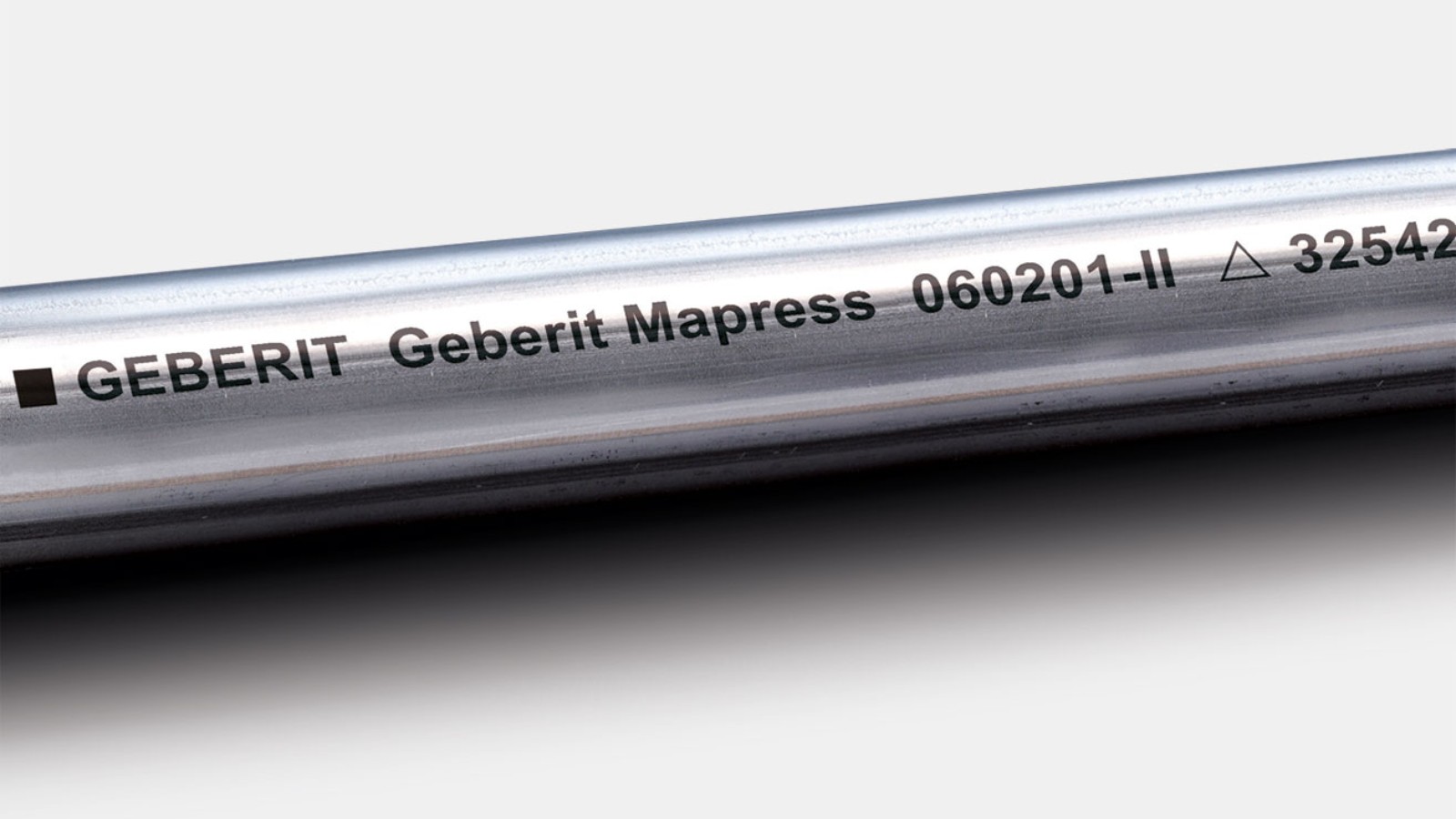

Tube Geberit Mapress Acier Inox CrNiMo
- La forte teneur en molybdène garantit stabilité et résistance optimale à la corrosion.
- Le traitement thermique et mécanique spécifique des raccords permet de créer un matériau homogène de grande qualité.
- La fabrication soignée est garante d'une flexibilité maximale et d'une étanchéité à long terme.
- Les surfaces lisses assurent un ajustement parfait des joints d'étanchéité et des caractéristiques hygiéniques optimales.

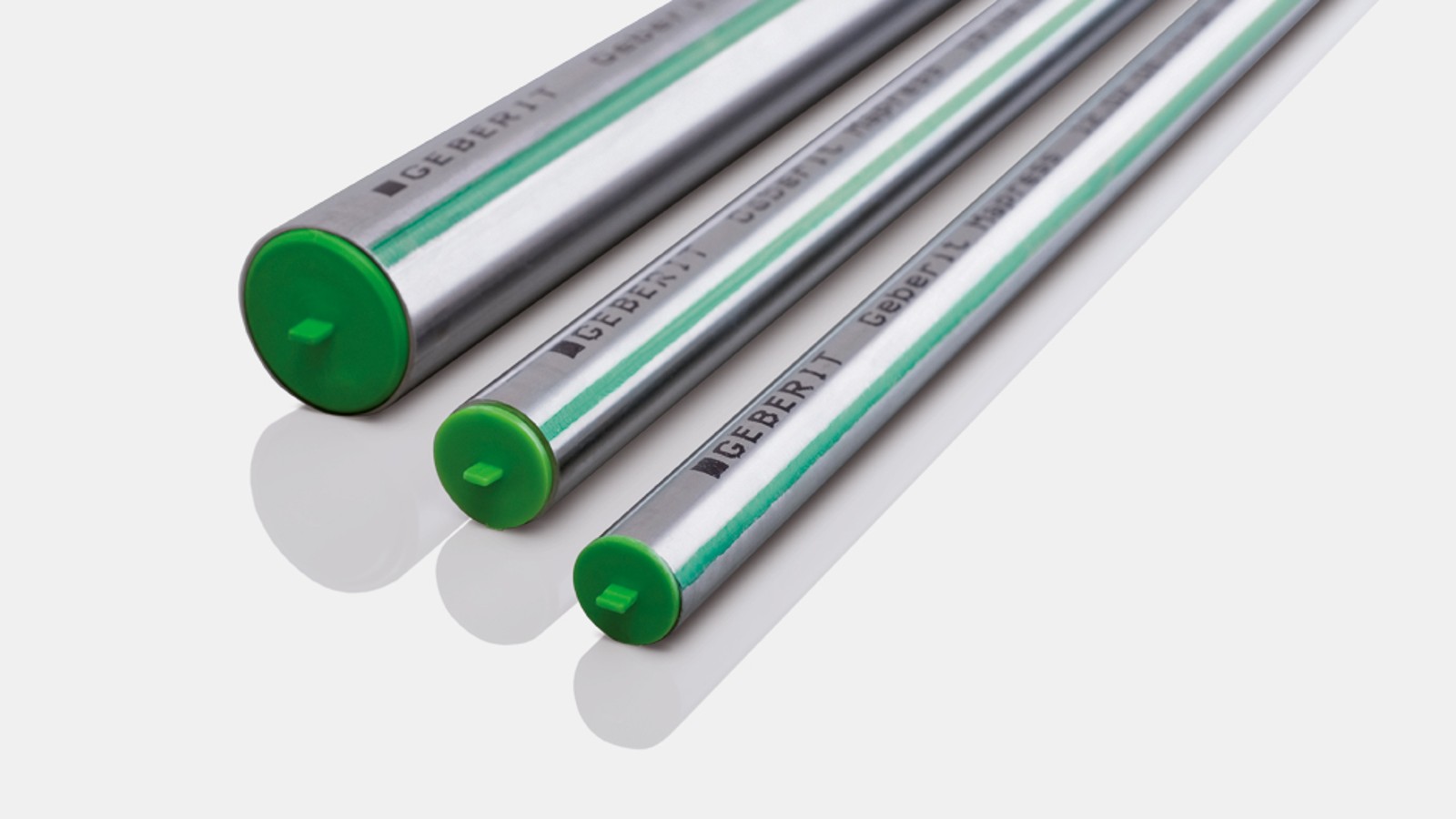

Tubes Geberit Mapress Acier Inox CrMoTi (1.4251)
- L'acier CrMoTi est une alternative économique aux matériaux classiques pour les installations d'eau potable hygiéniques
- Ligne verte le long du tuyau sert de marquage• Bouchon de protection vert protège le tuyau de la poussière et de la saleté
Déclaration Environnementale Produit
EPD Produktdeklaration
Les déclarations environnementales de produits (DEP) créent de la transparence et permettent de comparer les produits par rapport à leur impact environnemental.
Pour l'acier inoxydable Geberit Mapress, des déclarations environnementales de produits sont disponibles pour les tuyaux et les raccords les plus courants :
Installation
Voici comment procéder
Pour l'installation de Geberit Mapress, Geberit offre une solution complète Assortiment d'appareils de pressage, de mâchoires et de bagues de pressage À :
Remarque : L'installation de Geberit Mapress D12 à d88.9 est différente de celle de Geberit Mapress D108.
Assortiment Geberit Mapress acier inox Articles, informations techniques et plus encore
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress inox
Pour quels supports puis-je utiliser l'acier inoxydable Geberit Mapress ?
En plus de l'eau potable, l'acier inoxydable Geberit Mapress peut être utilisé pour une variété de fluides gazeux et liquides. La résistance chimique de l'acier inoxydable Geberit Mapress peut être interrogée avec Geberit PipeSelect.
Quelles sont les différences entre les matériaux de tuyauterie 1.4404, 1.4520/1.4521?
1,4404 (316L): Contient du molybdène avec une meilleure résistance à la corrosion des trous
1,4521 (444): Ferritique au molybdène avec une bonne résistance au chlorure et à la fissuration de tension
Comment se comporte l'acier inoxydable Geberit Mapress en cas de désinfection thermique ?
L'acier inoxydable Geberit Mapress convient à la désinfection thermique et peut être utilisé pour des applications critiques en matière d'hygiène telles que les installations d'eau potable dans les hôpitaux, les établissements de soins et les hôtels.
Qu’est-ce que la teneur élevée en molybdène de l’acier inoxydable Geberit Mapress ?
La teneur élevée en molybdène de l'acier inoxydable Geberit Mapress (par ex. matériau 1.4401 / AISI 316) augmente considérablement la sécurité de la corrosion et de l'hygiène.
