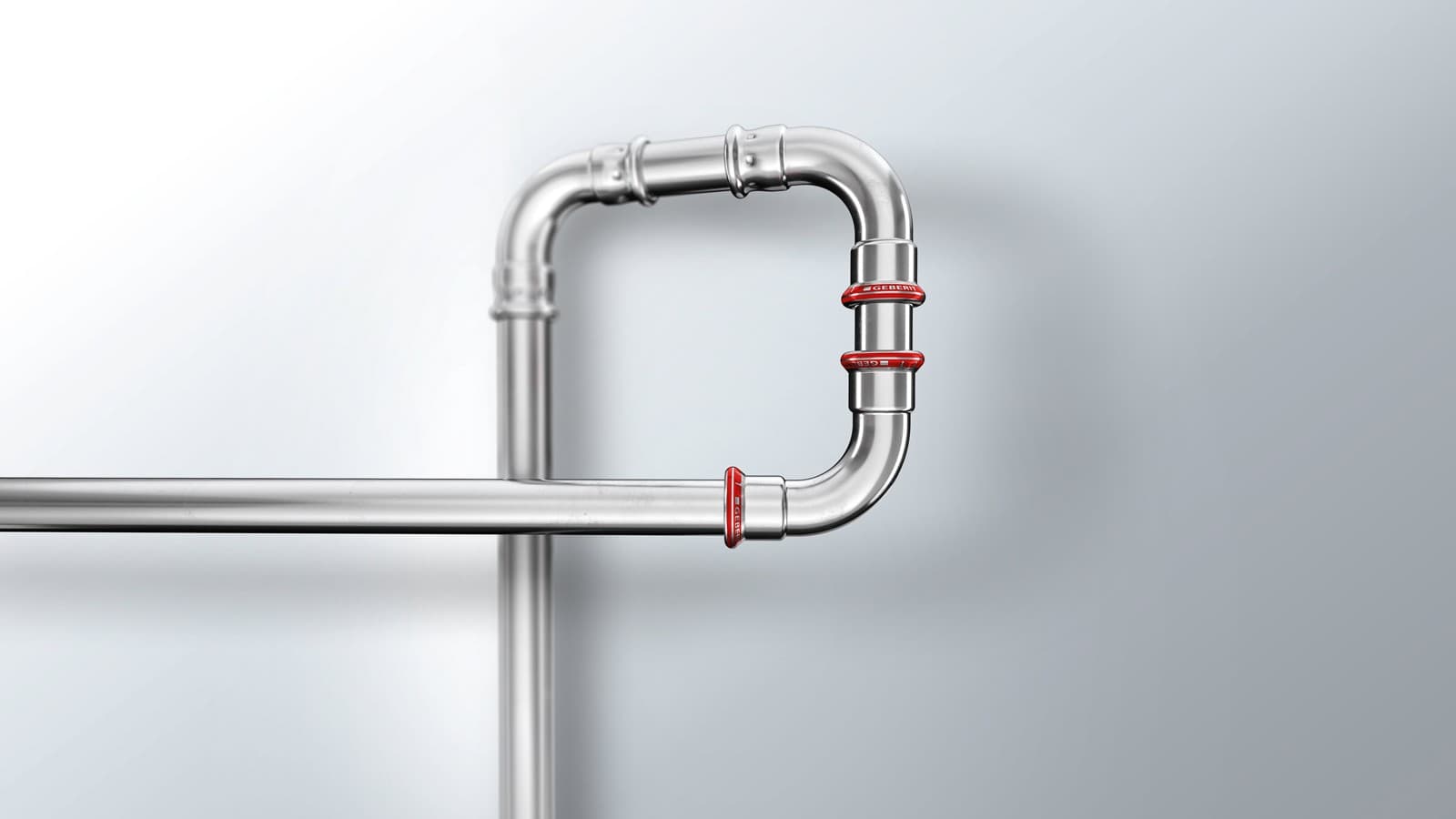

Geberit Mapress Acier Carbone Sertissage fiable pour circuits fermés

Sujet

L’alternative économique

Geberit Mapress Acier Carbone est conçu pour les installations dans lesquelles les considérations économiques sont primordiales. Les tubes Geberit Mapress Acier Carbone sont disponibles au choix avec revêtement en matière synthétique de couleur blanc-crème en PP ou avec extérieur galvanisé. Pour les applications spécifiques, les tubes existent également en variante avec intérieur et extérieur galvanisés.

Applications Geberit Mapress Acier Carbone

  • Chauffage
  • Sprinkler
  • Industrie

De nombreuses bonnes raisons de choisir Geberit Mapress Acier Carbone

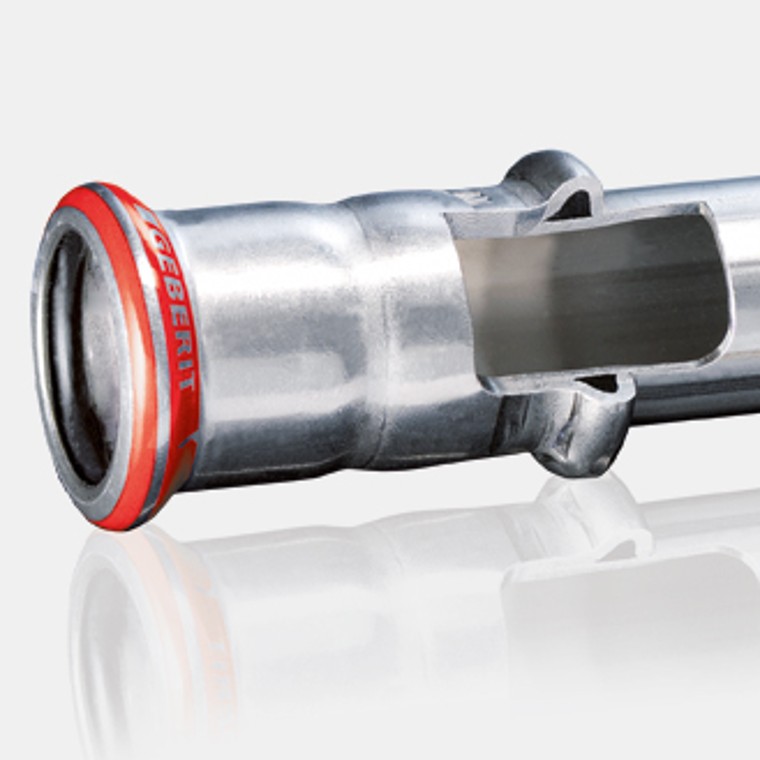

Section d’un raccord Geberit Mapress Acier Carbone

Assortiment

Dimensions
Raccords
Joints
Tubes

Dimensions

Diamètre nominal (DN)Dimensions d x s (mm)Geberit Mapress Acier Carbone avec revêtement en PPGeberit Mapress Acier Carbone extérieur galvaniséGeberit Mapress Acier Carbone intérieur et extérieur galvanisés
10*12,0 x 1,2X X
12*15,0 x 1,2X X X
15*18,0 x 1,2 X X X
20*22,0 x 1,5 X X X
25*28,0 x 1,5 X X X
32*35,0 x 1,5 X X X
40*42,0 x 1,5 X X X
50*54,0 x 1,5 X X X
6576,1 x 2,0  X X
66,766,7 x 1,5  X X
8088,9 x 2,0  X X
100108,0 x 2,0  X X

*Cintrable


Raccords

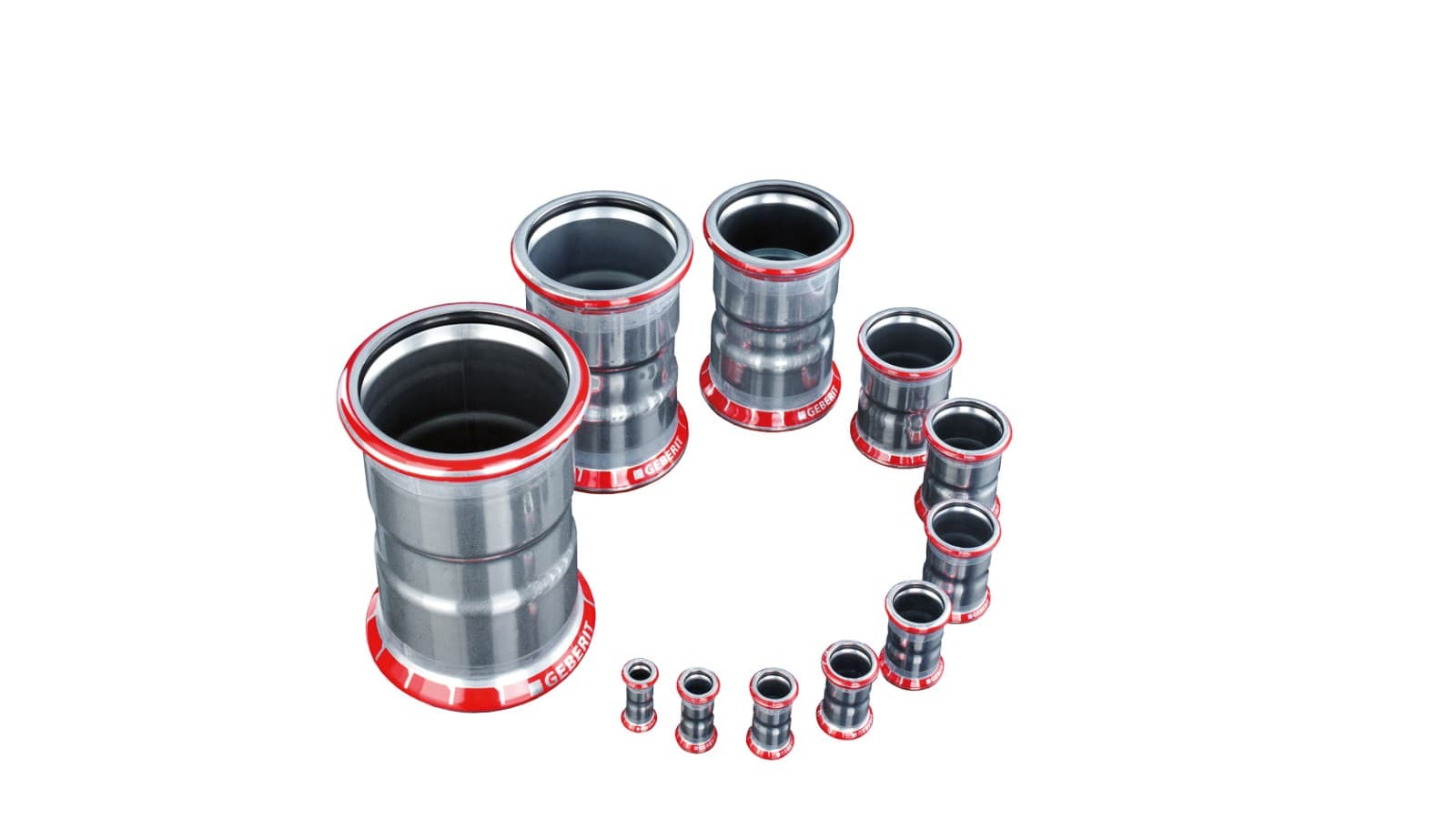

Raccords Geberit Mapress Acier Carbone
  • Acier non allié 1.0034, extérieur galvanisé, avec couche de protection chromatique
  • L’indicateur de sertissage rouge signale le matériau acier carbone
  • Le chiffre correspond à la dimension
  • Les raccords non sertis ne sont pas étanches et immédiatement repérables pendant le test de pression
  • Les bouchons de protection empêchent les salissures
  • Plus de 400 raccords différents sont disponibles

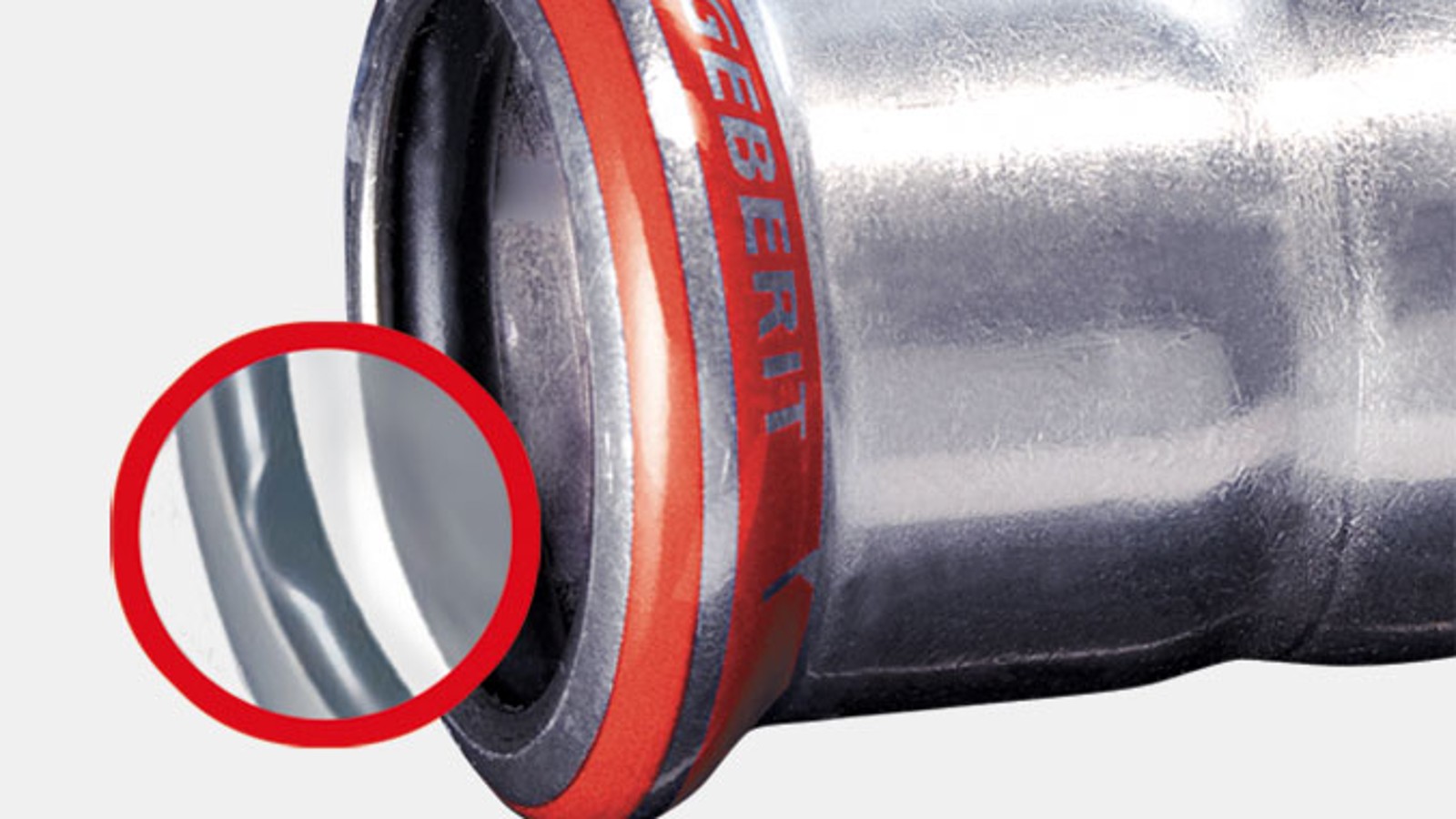

Raccord Geberit Mapress Acier Carbone avec indicateur de sertissage rouge et joint torique noir

Joints

Les joints toriques spéciaux et les dimensions de tubes disponibles font du système à sertir Geberit Mapress Acier Carbone le choix idéal pour les applications les plus diverses.

Joint d’étanchéité CIIR noir Geberit Mapress
  • Eau de chauffage
  • Eau de refroidissement sans antigel
  • Eau de refroidissement avec antigel
  • Eau de chauffage urbain ≤ 120 °C
  • Eau d’extinction d’incendie (humide)
  • Sprinkler (humide)
  • Air comprimé (classe de pureté/huile 0–3)
  • Gaz inertes

En standard, les raccords Geberit Mapress Acier Carbone sont fournis avec des joints d’étanchéité CIIR noir Geberit Mapress.

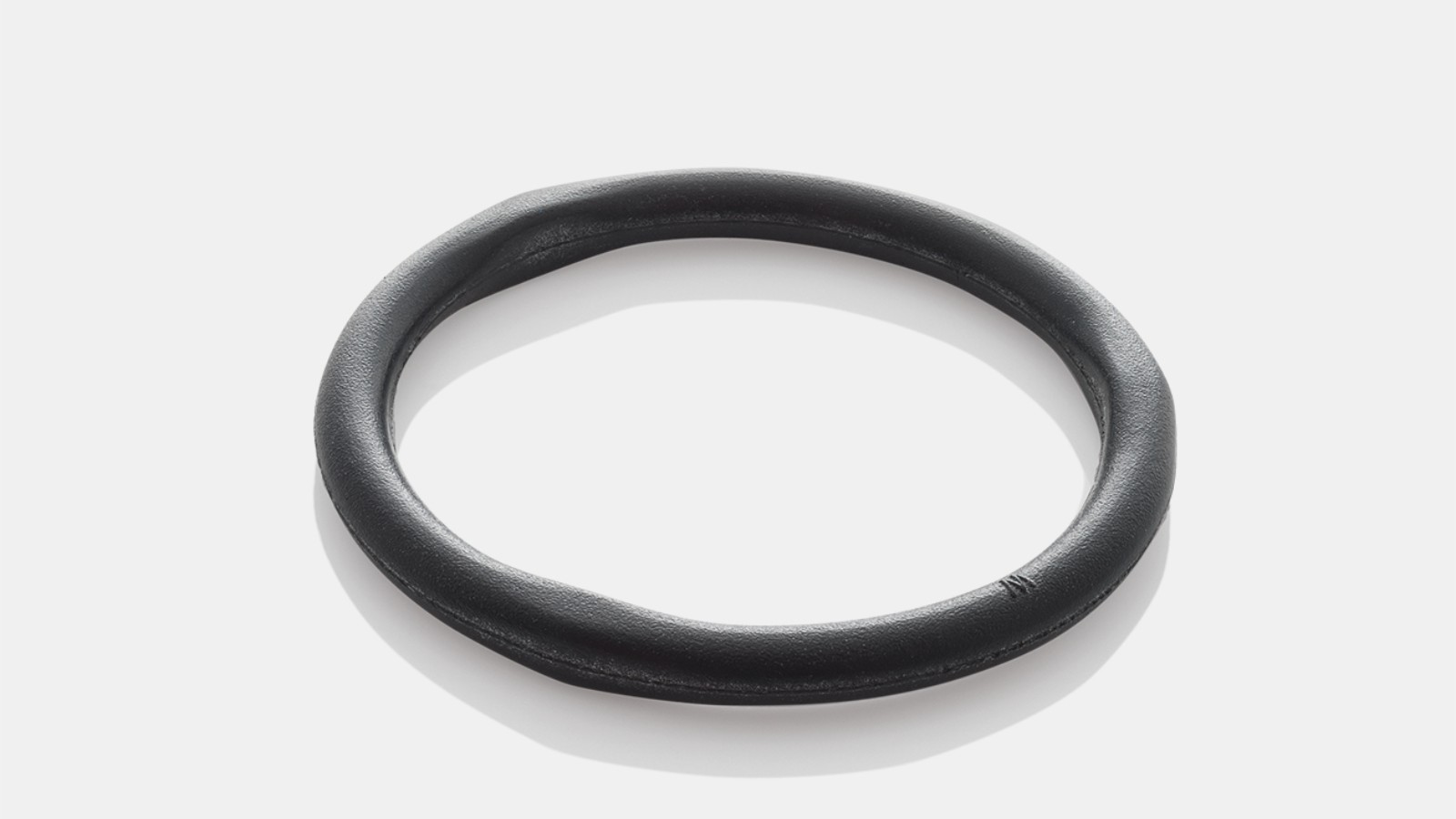

Joint d’étanchéité CIIR noir Geberit Mapress pour installations non spécifiques

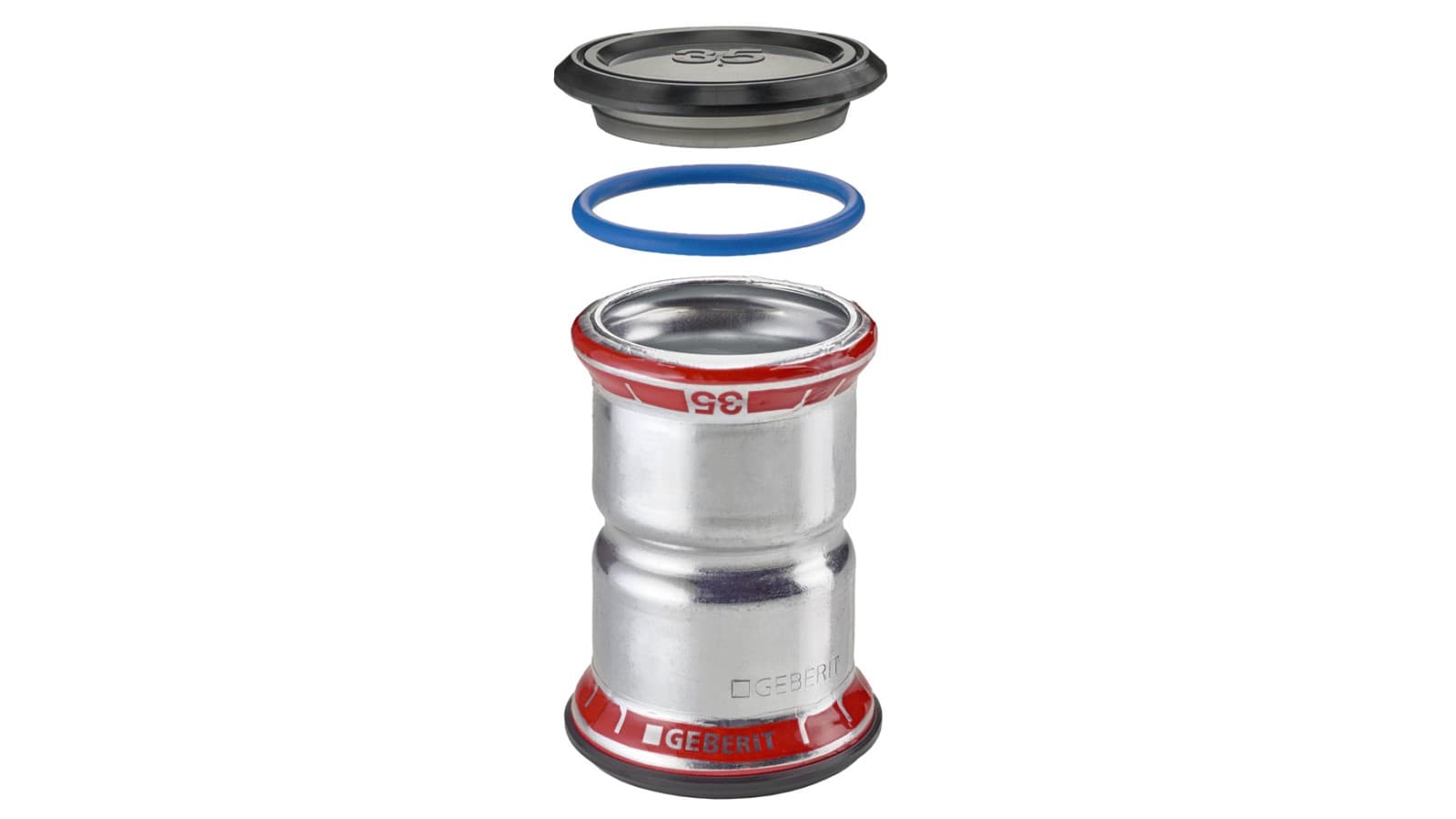

Joint d’étanchéité FKM bleu Geberit Mapress
  • Eau de chauffage urbain ≤ 140 °C
  • Fluide caloporteur (solaire)
  • Huiles minérales
  • Carburants
  • Air comprimé (classe de pureté huile 0–X)

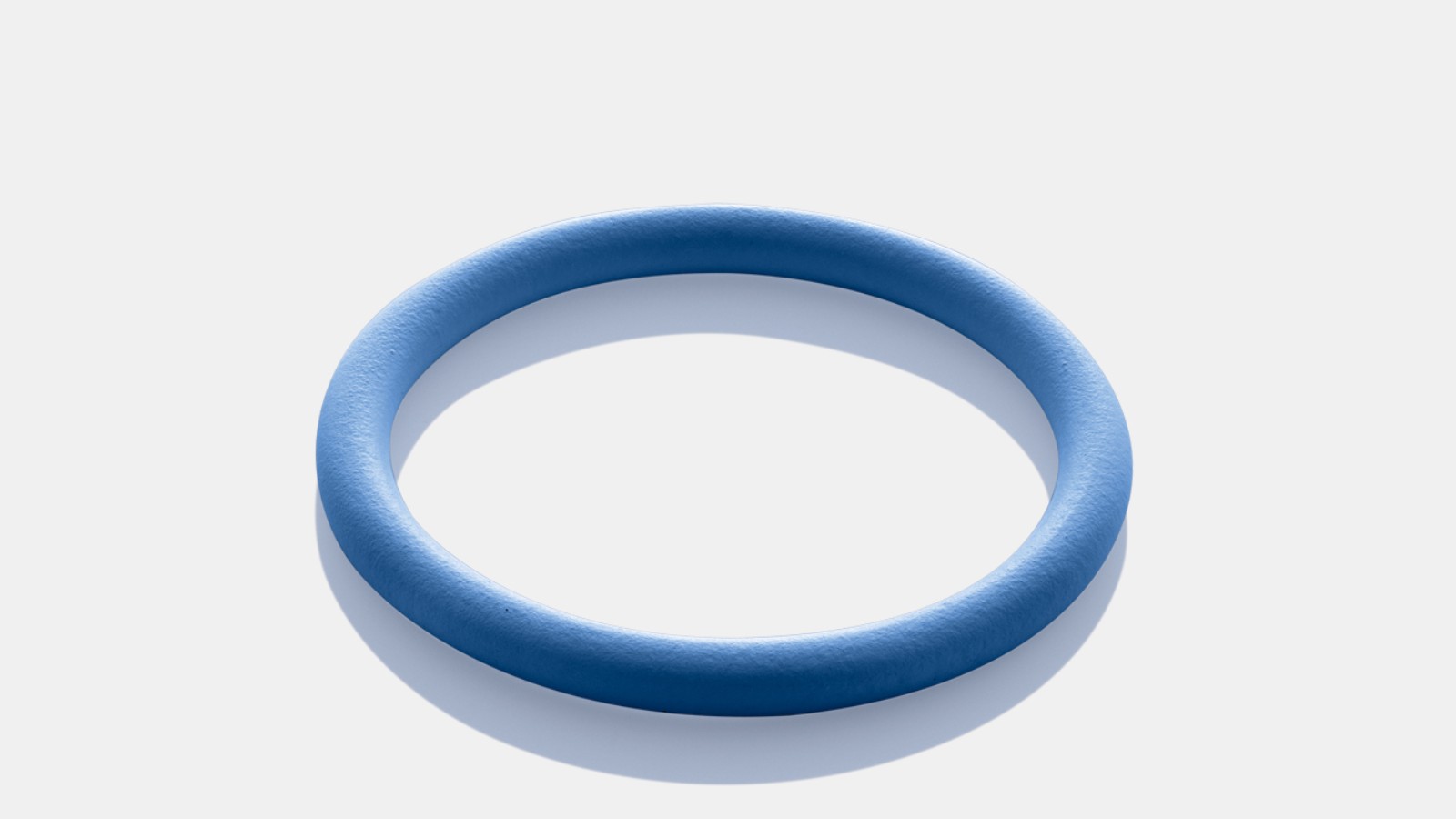

Joint d’étanchéité FKM bleu Geberit Mapress pour installations solaires

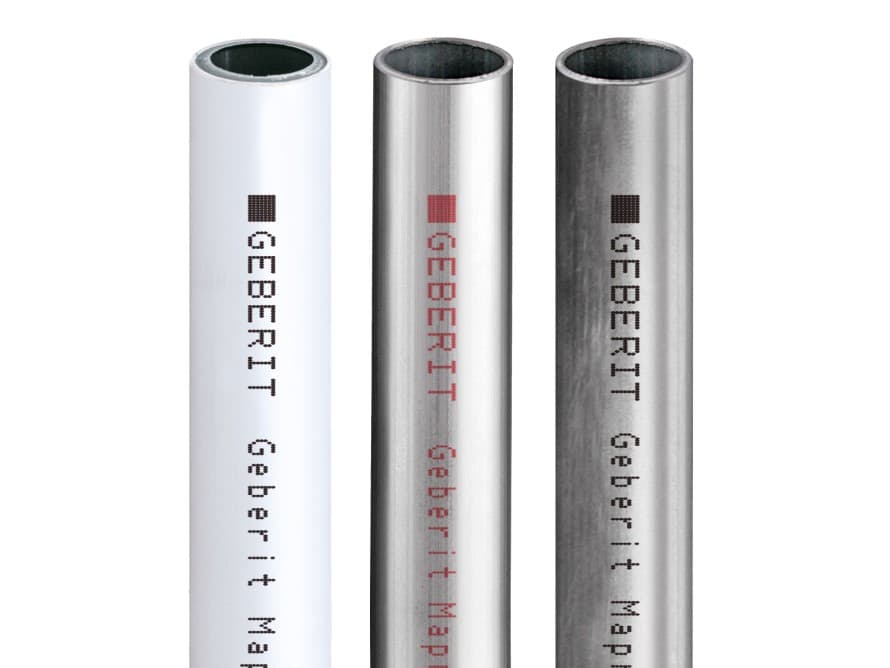

Tubes

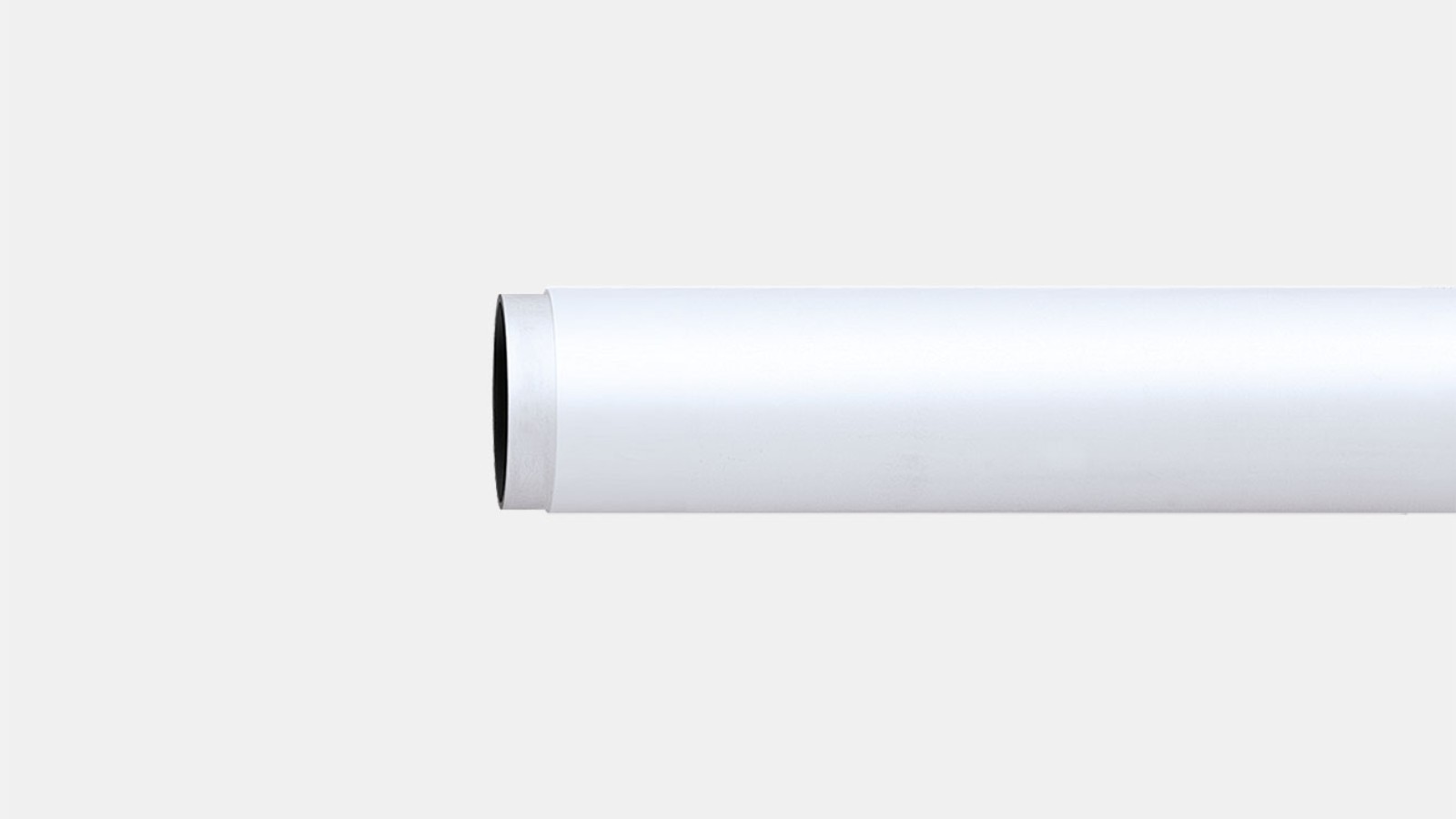

Tube Geberit Mapress Acier Carbone avec revêtement en matière synthétique (PP)
  • Discret, idéal pour la pose apparente
  • Acier non allié 1.0034
  • Dimensions disponibles de DN 10 à DN 50
  • Revêtement en matière synthétique (PP), blanc-crème (RAL 9001)
Tube Geberit Mapress Acier Carbone avec revêtement en matière synthétique (PP)

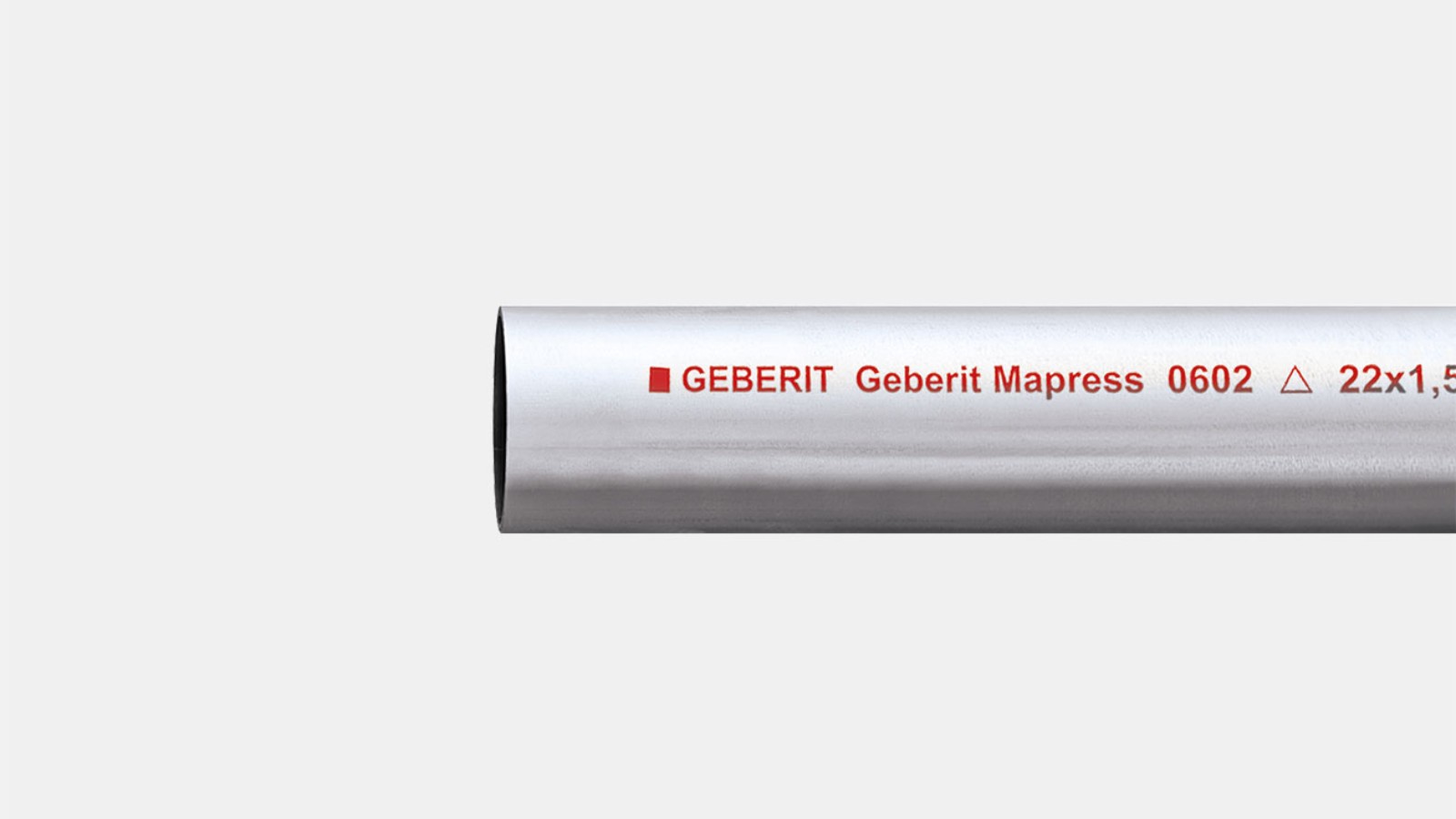

Tube Geberit Mapress Acier Carbone, extérieur galvanisé
  • Idéal pour les installations économiques
  • Acier non allié 1.0034
  • Dimensions disponibles de DN 10 à DN 100
  • Protection anticorrosion par galvanisation
  • Marquage de couleur rouge
Tube Geberit Mapress Acier Carbone, extérieur galvanisé

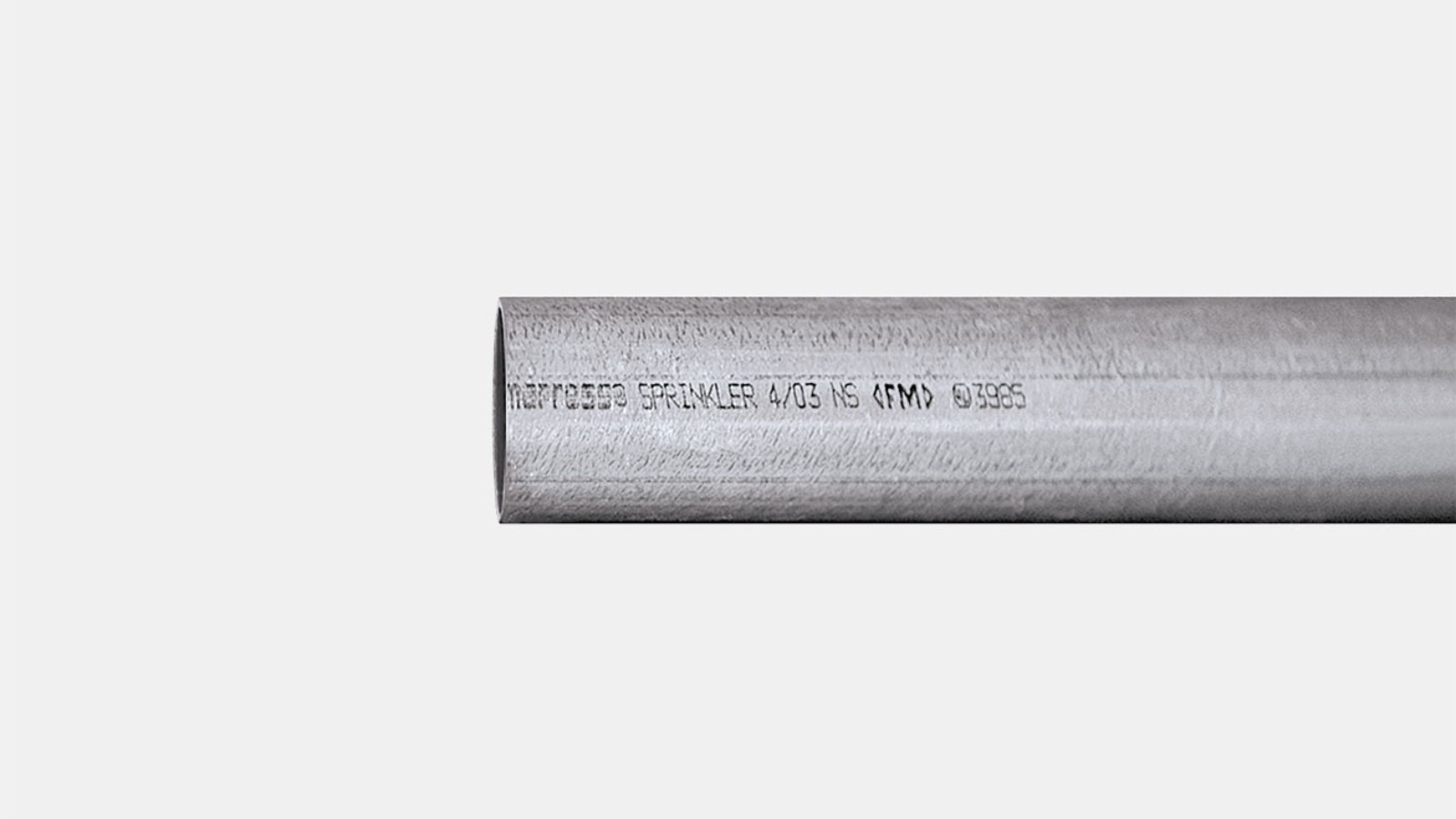

Tube Geberit Mapress Acier Carbone, galvanisé à l’intérieur et à l’extérieur
  • Idéal pour les sprinklers ainsi que les installations d’air comprimé et d’eau d’extinction d’incendie
  • Homologation VdS pour les systèmes de sprinklers humides
  • Label « FM Approved » pour les installations d’extinction à l’eau fixes et les systèmes de sprinklers
  • Acier non allié 1.0215
  • Tubes galvanisés à l’intérieur et à l’extérieur
  • Dimensions disponibles de DN 12 à DN 100
  • Marquage de couleur noire
Tube Geberit Mapress Acier Carbone, galvanisé à l’intérieur et à l’extérieur

Vidéo

Toutes les informations techniques sur Geberit Mapress Acier Carbone peuvent être consultées dans notre catalogue des produits
