Geberit PE Système d’évacuation robuste en polyéthylène
Des tuyaux en PE résistants, quoi qu’il arrive
Le polyéthylène (PE) utilsé pour la fabrication de tuyaux est un matériau extrêmement léger et incroyablement résistant. Le système d’évacuation Geberit PE résiste aux variations de température importantes, à la pression et aux produits chimiques agressifs tels que les bases ou les acides. Les tuyaux Geberit PE robustes sont disponibles dans tous les diamètres usuels compris entre d32 et d315. La palette de pièces, y compris les pièces spéciales, est particulièrement complète.
Geberit PE peut être utilisé partout où aucune exigence particulière en matière de protection acoustique n'est requise. Il convient pour l’évacuation des bâtiments ou les applications industrielles. La technique d’assemblage indémontable permet d’employer Geberit PE dans diverses applications sans aucune exigence particulière en matière de protection acoustique, comme la pose dans le béton ou dans la terre, dans le cadre de la construction de ponts, ou encore l’évacuation des eaux de toiture en association avec le système Geberit Pluvia.
Les installations peuvent être réalisées directement sur site ou préfabriquées en atelier.
De bonnes raisons d’opter pour Geberit PE
Assemblage indémontable
La technique d’assemblage indémontable peut être utilisée dans pratiquement toutes les applications d’évacuation.
Résistance aux produits chimiques
Le système d’évacuation Geberit PE résiste à la plupart des bases, acides et produits chimiques courants.
Moins de conduites et un encombrement réduit pour des performances plus élevées
Geberit PE pour le le système d’évacuation des eaux de toiture par dépression Geberit Pluvia.
Utilisation dans les dalles en béton et dans le sol
Les conduites Geberit PE robustes peuvent être noyées dans les dalles en béton ou posées dans le sol.
Principales applications et domaines d'utilisation
Évacuation des eaux de toiture par dépression
Grâce à sa grande résistance à la pression, Geberit PE est un système éprouvé qui peut être utilisé pour l’évacuation des eaux de toiture par dépression, notamment avec Geberit Pluvia.
Préfabrication
Pour les systèmes d’évacuation des bâtiments sans aucune exigence en matière de protection acoustique, les conduites Geberit PE peuvent être préfabriquées en atelier puis installées en toute sécurité dans une dalle en béton à l’aide du collier à sceller en dalle Geberit.
Pose dans le béton ou la terre
Particulièrement robustes, les conduites Geberit PE peuvent être scellées dans le béton ou posées dans la terre, en respectant les principes en matière de statique et les règles de l’art.

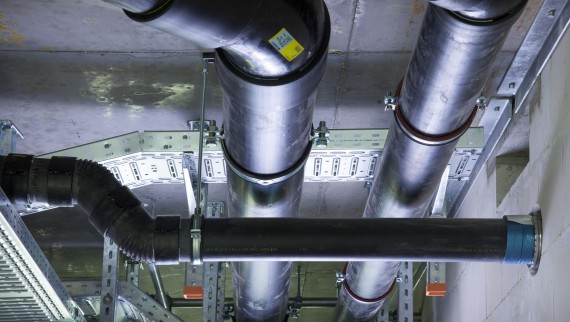

Applications industrielles
Grâce à son matériau très résistant, Geberit PE convient à diverses applications d’évacuation dans le secteur industriel.
Evacuation gain de place dans les immeubles de grande hauteur
Les raccords Geberit PE, combinés à la technologie SuperTube, peuvent être utilisés comme système d’évacuation compact dans les immeubles de grande hauteur.
Projets soumis à des exigences en matière de protection incendie
Des tests incendie selon la norme EN 1366-3 ont été effectués pour de nombreuses configurations d’installation différentes. En combinaison avec la manchette coupe-feu Geberit RS90 Plus EN, le système d’évacuation Geberit PE est homologué pour une résistance au feu de 90 minutes (ETA/ETB).

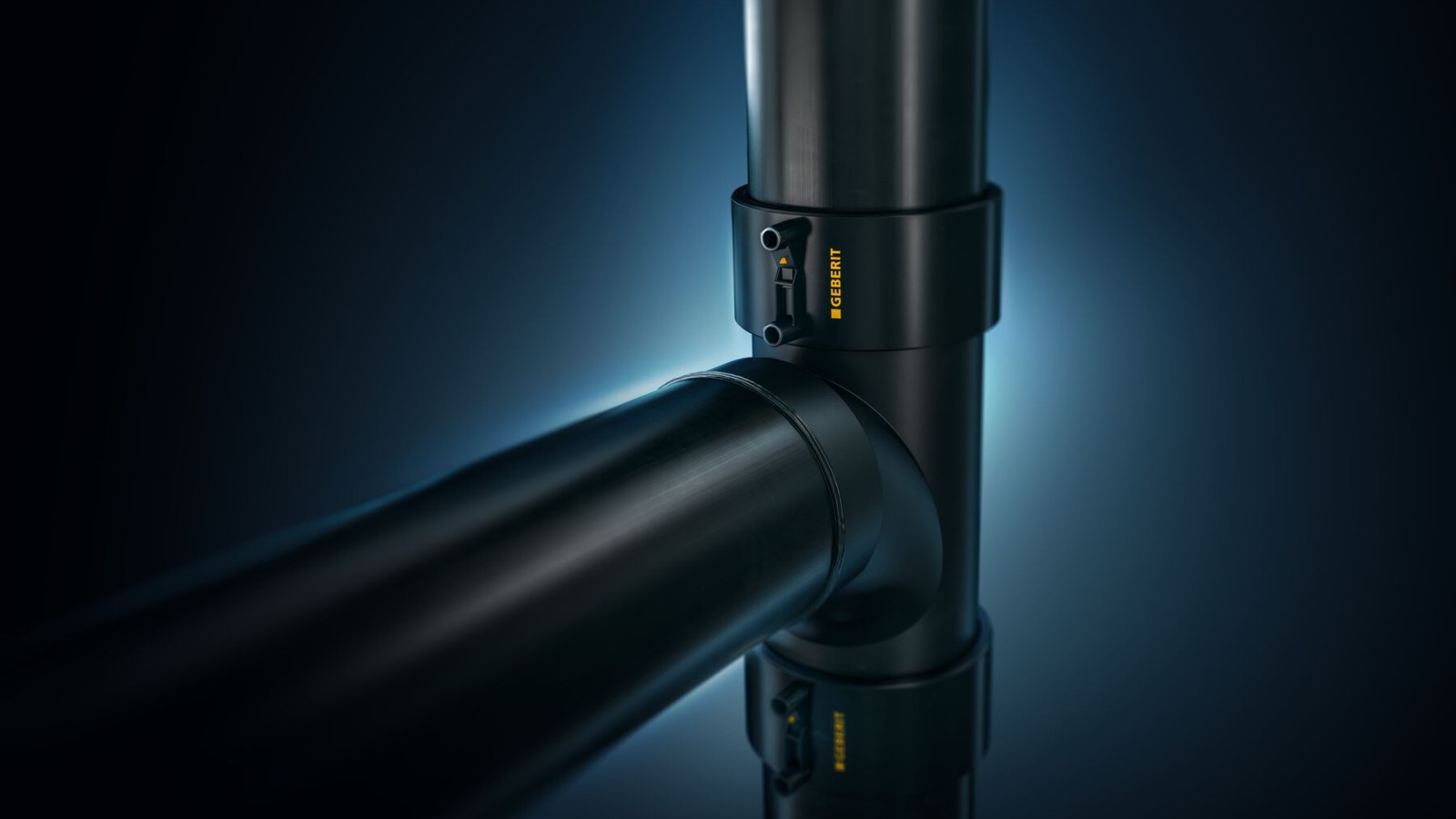

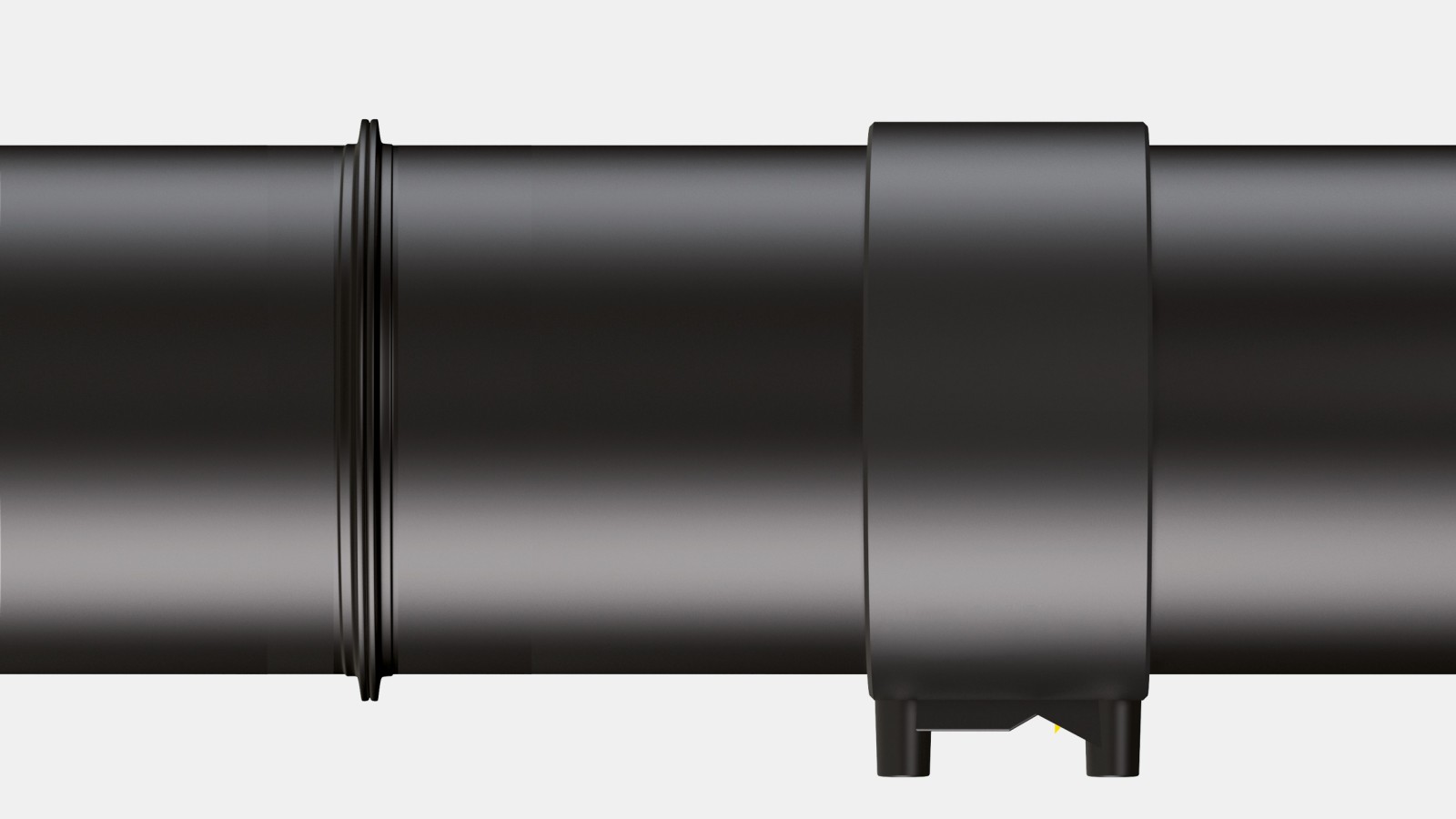

Techniques de raccordement pour Geberit PE Avec raccordement non positif
Les tubes et raccords Geberit PE sont soudés rapidement et facilement pour former un joint étanche permanent. Les joints de soudure sont réalisés soit à l'aide d'un équipement de soudure bout à bout, soit à l'aide du raccord d'électrofusion Geberit, avec une gamme complète disponibles.
Les joints soudés des tubes PE Geberit restent étanches pendant de nombreuses années, offrant une réelle tranquillité d'esprit aux maîtres d'ouvrage et aux plombiers. Ces joints de soudure conviennent également à la préfabrication et à la pose des tubes dans le béton.

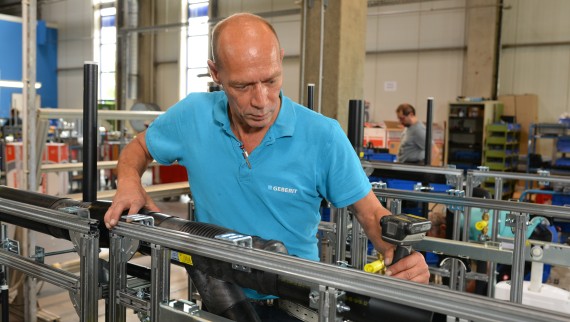

Gagnez du temps grâce à la préfabrication
Pour les projets de construction plus importants, les structures du système peuvent être facilement préfabriquées en atelier. De plus, leur faible poids facilite le transport des systèmes préfabriqués vers les étages supérieurs en vue de leur installation.

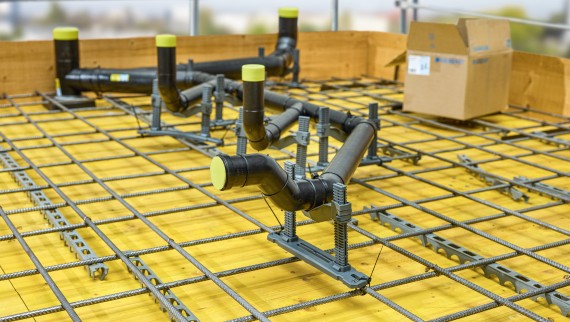

Un système adapté à la pose dans le béton
Les tubes PE de Geberit peuvent également être posés dans le béton grâce à leurs joints de soudure non positifs. Le support Geberit pour béton coulé assure un positionnement précis et une fixation sûre, offrant une solution conviviale et flexible qui résiste aux forces du béton coulant.
Vue d’ensemble du système Geberit PE
Dimensions
Dimensions disponibles
| Diamètre nominal (DN) | Dimensions d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

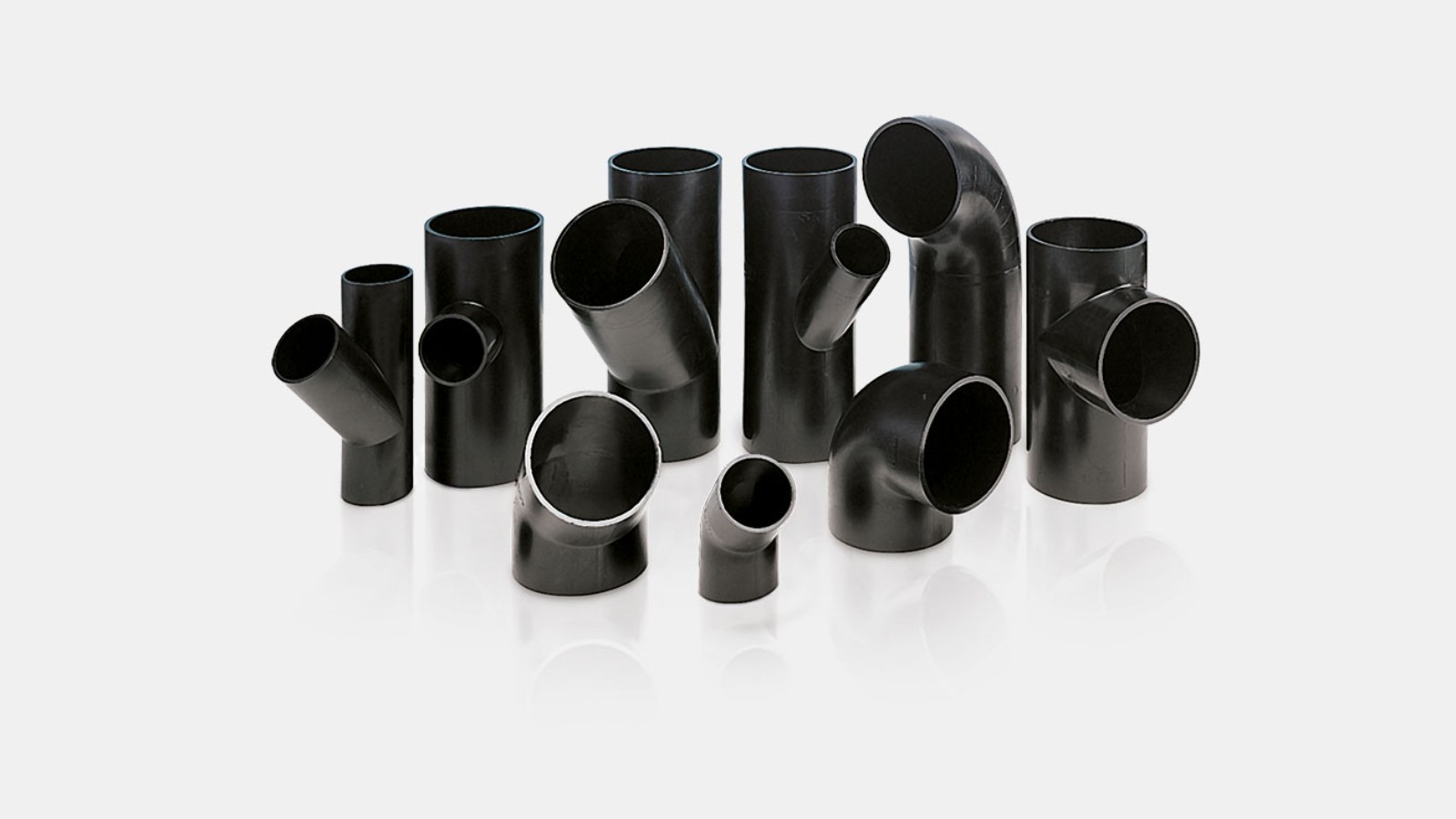

Raccords
Assortiment Pour presque chaque application d’évacuation
Raccords disponibles
L’assortiment Geberit PE comprend un large choix de raccords, y compris divers raccords spéciaux.
Il permet ainsi de répondre à presque toutes les exigences en matière d’évacuation, sans compromis.
Planifier maintenant avec Geberit PE

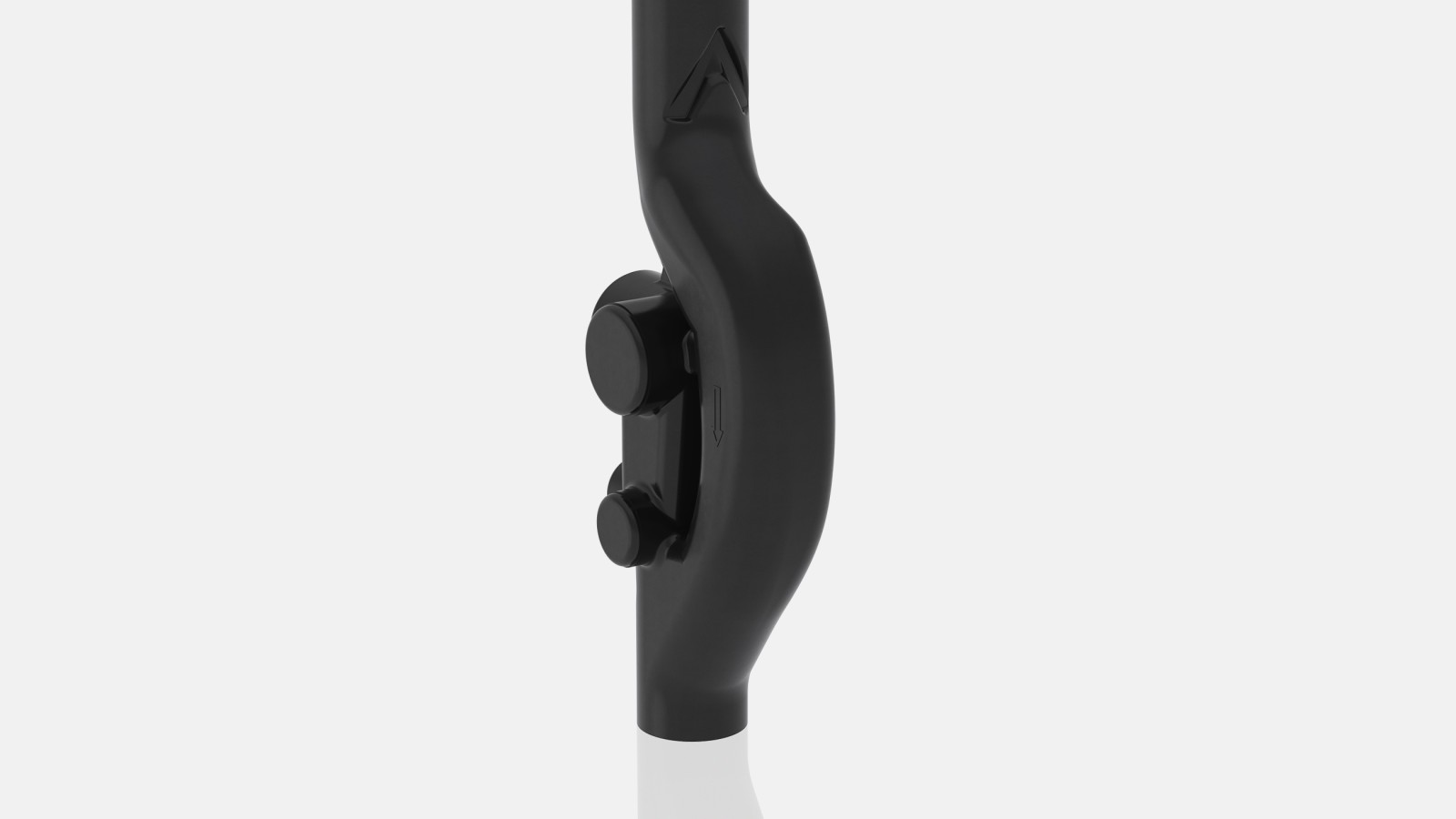

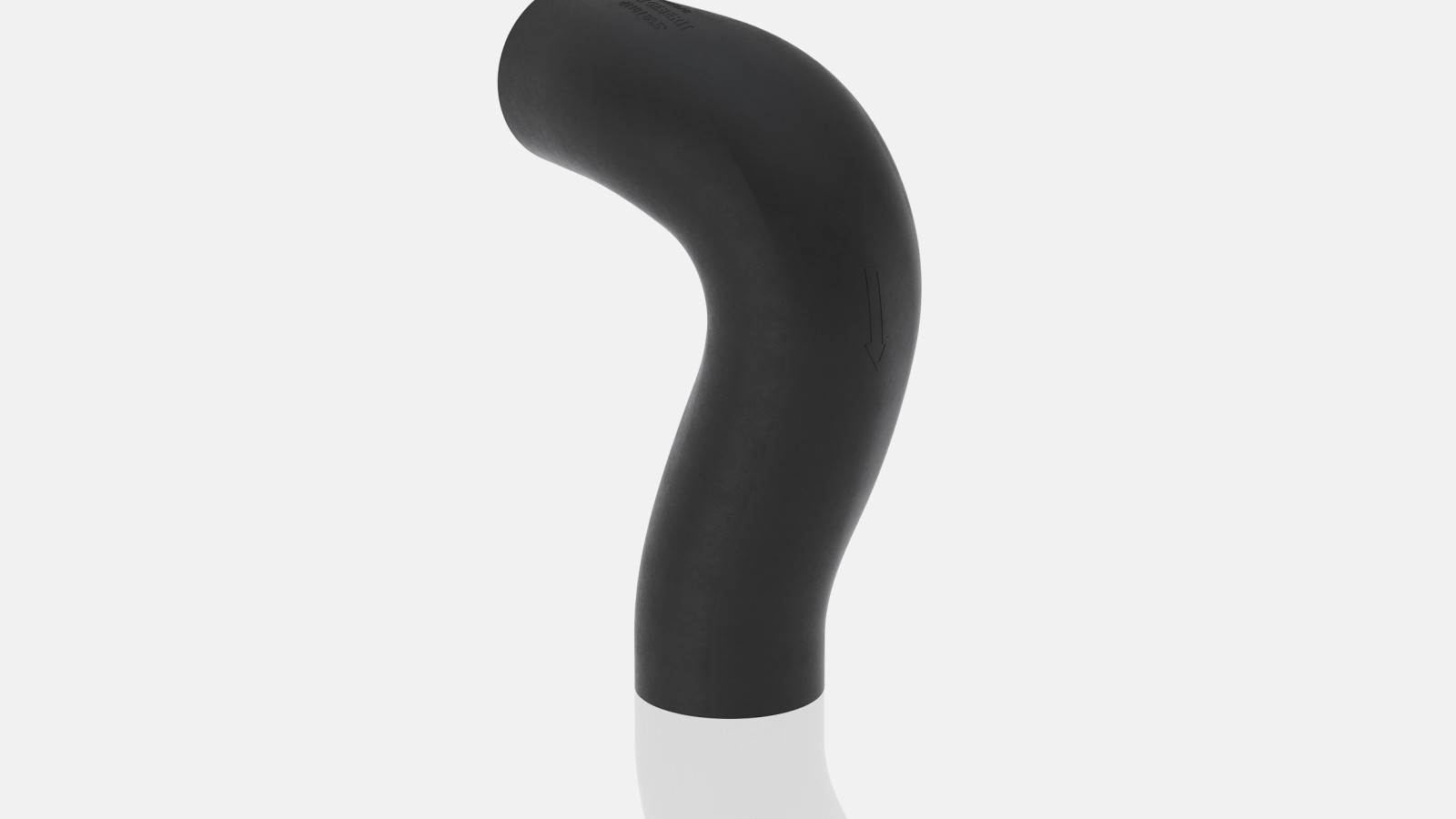

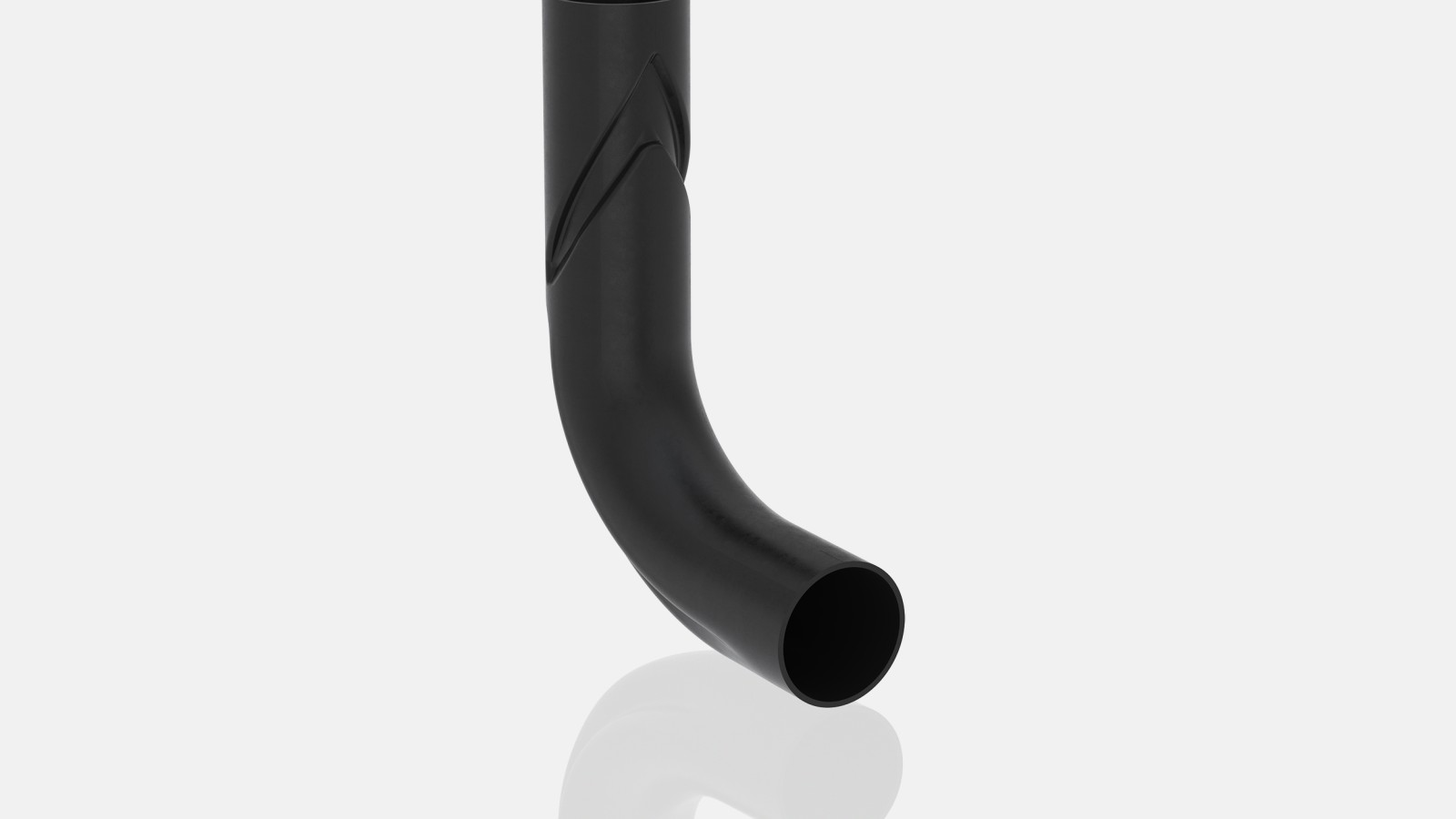

Geberit SuperTube
Evacuation gain de place des immeubles de grande hauteur grâce aux raccords dotés de la technologie SuperTube :
- Surfaces utiles et habitables optimisées
- Planification et installation simplifiées
- Diamètre réduit et homogène des conduites
- Pas de conduite de ventilation supplémentaire
- Conduites horizontales sans pente (jusqu’à six mètres)
Découvrir la technologie SuperTube
Accessoires
Produits disponibles

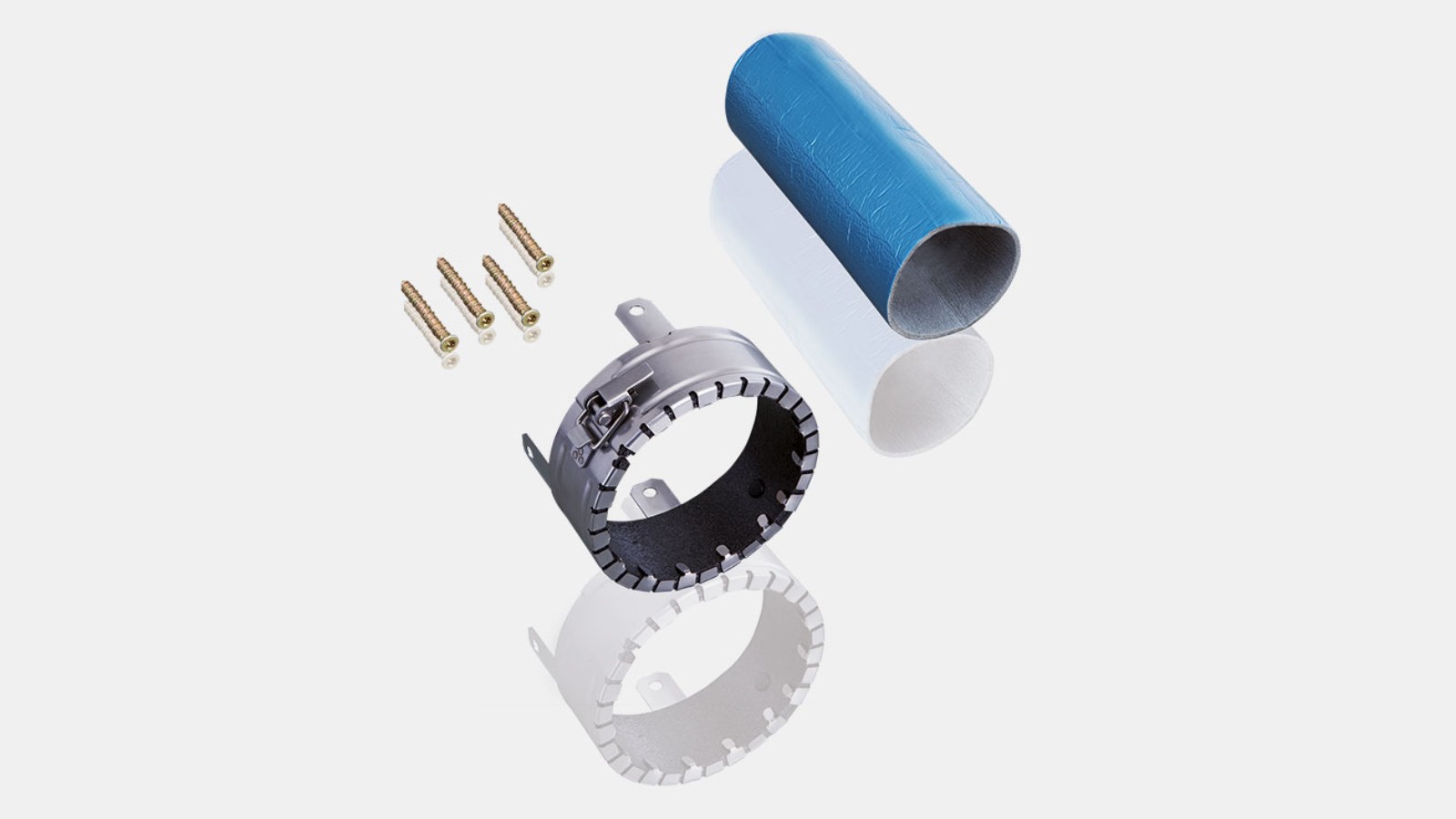

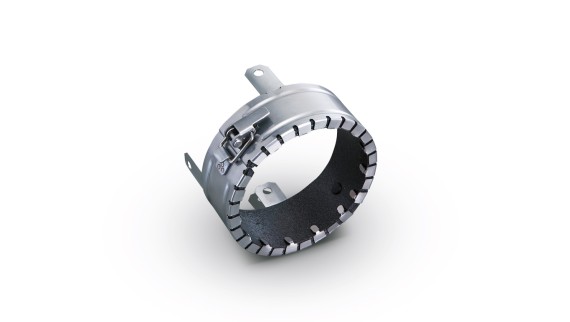

Protection incendie pour Geberit PE
- Geberit propose des manchettes coupe-feu jusqu’à la classe de résistance au feu F 120
- Tests incendie réalisés selon la norme EN 1366-3
- Manchettes coupe-feu Geberit RS90 Plus EN homologuées pour une résistance au feu de 90 minutes (ETA/ETB)
Caractéristiques techniques
Vue d’ensemble
| Geberit PE | |
|---|---|
| Matériau | PE-HD |
| Coefficient de dilatation en longueur | 0,17 mm/(m K) |
| Compensation de dilatation en longueur | Requiert manchon long |
| Température d’installation | -20 à 40 °C |
| Température d’utilisation permanente | -20 à 80 °C |
| Résistance aux produits chimiques | 95 % des alcalins, acides et produits chimiques en usage dans le commerce |
Déclaration Environnementale Produit
Déclaration Environnementale Produit (DEP)
Les Déclarations Environnementales Produits (« Environmental Product Declarations » ou DEP) apportent de la transparence et permettent de comparer les produits en fonction de leur empreinte environnementale.
Des Déclarations Environnementales Produits sont disponibles pour les tubes Geberit PE et pour les raccords de l’assortiment les plus courants :
- Geberit PE
- Raccords Geberit PE
Outils de planification utiles
BIM
Tous les outils BIM de Geberit sont réunis dans cette application centrale pour les professionnels. De nombreuses fonctions utiles simplifient le processus de planification.
Geberit ProPlanner
Geberit ProPlanner est un logiciel de planification, de dimensionnement et de calcul. Il a été conçu sur mesure pour répondre aux besoins, des installateurs, architectes et bureaux d'études.
Assortiment Geberit PE Articles, informations techniques et bien plus encore
Avez-vous des questions ? Nous sommes heureux de vous aider.
Nos collaborateurs vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Découvrir des contenus similaires

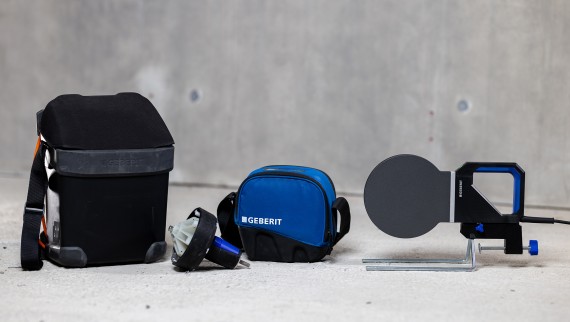

Outils et accessoires Geberit
Les tubes et raccords Geberit PE et Geberit Silent-db20 peuvent être assemblés par soudure au miroir ou manchons à souder électriques. Pour ce faire, Geberit propose des appareils à souder modernes et extrêmement efficaces.
Geberit Silent-db20
Que ce soit en tant que colonne de chute ou de raccordement d’étage – le système d’évacuation Geberit Silent-db20 est idéal pour les projets à exigences élevées en matière d’isolation phonique.
Geberit Pluvia
Geberit Pluvia est un système d’évacuation des toitures par dépression. Fiable, économique et offrant une liberté conceptuelle maximale pour les architectes.

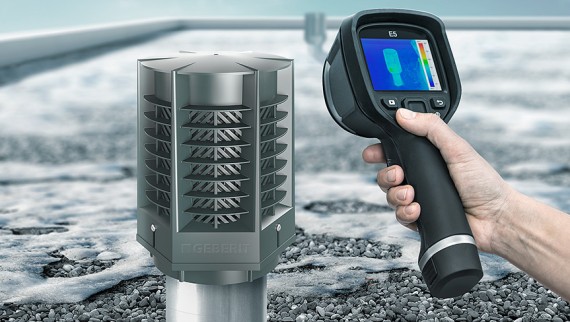

Clapet de retenue d’énergie Geberit
