Geberit Mapress Cuivre Classique robuste sans brasage
Le classique
Mise en œuvre sûre sans flamme nue

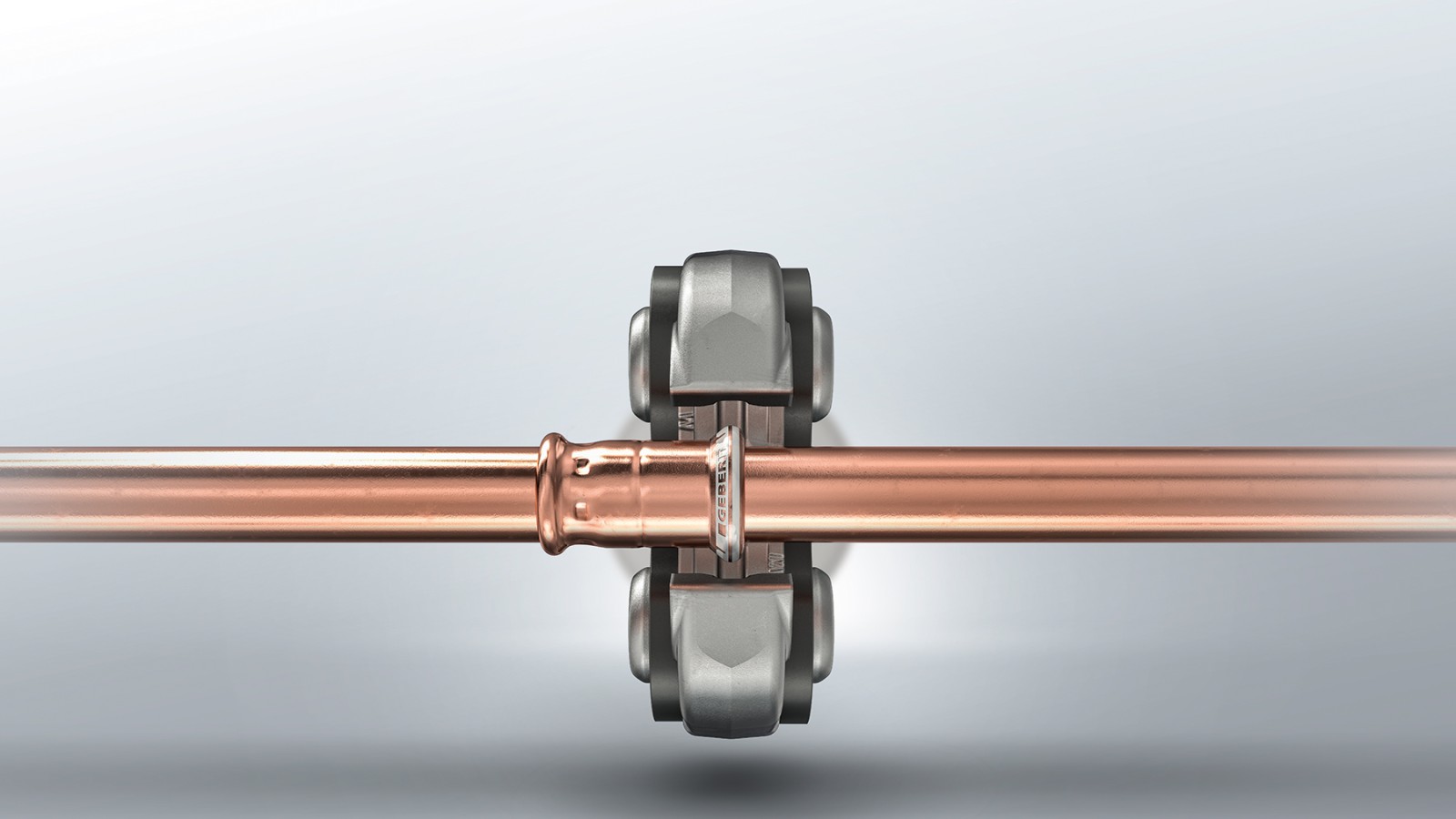

De nombreux installateurs privilégient toujours le cuivre. Le système d’alimentation Geberit Mapress Cuivre est très facile à sertir – sans braser, rapidement et en toute sécurité.
Applications de Geberit Mapress Cuivre
- Eau potable
- Chauffage
- Industrie
De nombreuses bonnes raisons de choisir Geberit Mapress Cuivre
Assortiment
Dimensions
Geberit propose uniquement des raccords en cuivre, qui sont compatibles avec les tubes en cuivre suivants en usage dans le commerce. Geberit recommande l’utilisation de tubes en cuivre conformes à la norme DIN EN 1057.
| Diamètre nominal (DN) | Dimensions d x s (mm) | Niveau de dureté selon EN 1173 | ||
|---|---|---|---|---|
| R220 (recuit) | R250 (demi-dur) | R290 (écroui) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Essais d’homologation en cours
Geberit ne fournit pas de tubes en cuivre. Les conditionnements suivants sont usuels :
- R220 : rouleaux
- R250 : barres
- R290 : barres
Raccords

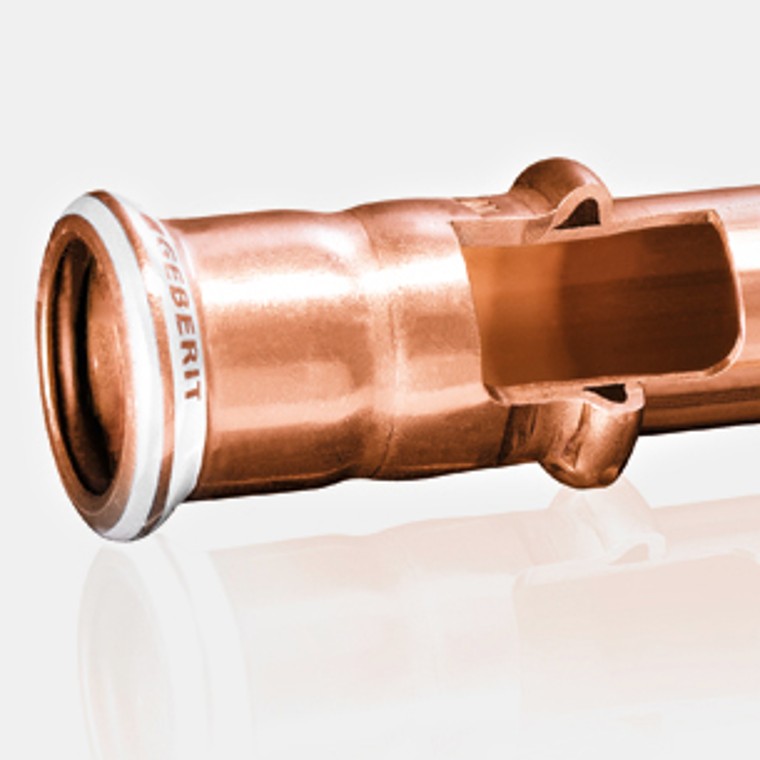

Raccords en cuivre Geberit
- Alliage Cu-DHP

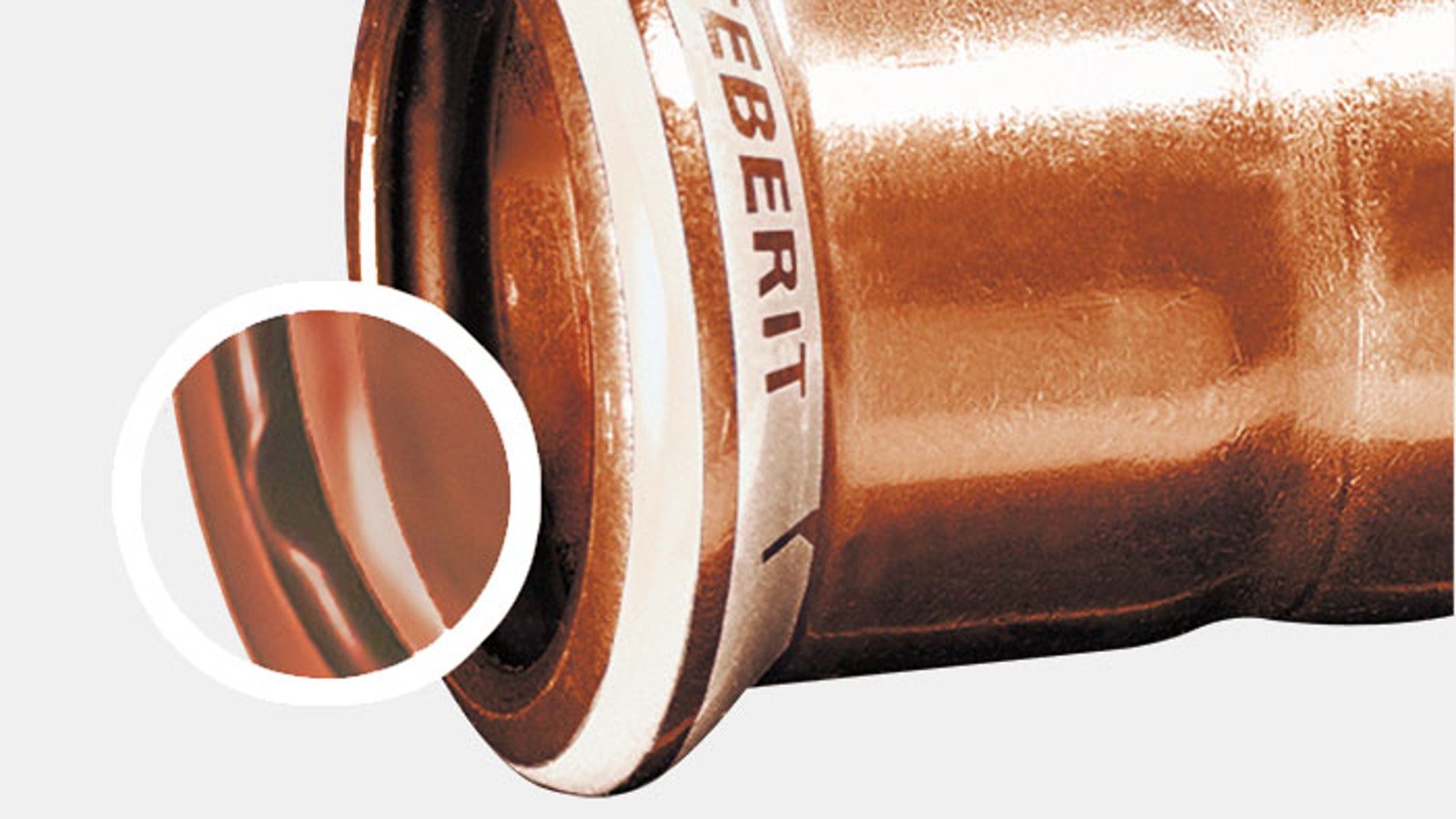

- Indicateur de sertissage blanc permettant de contrôler si le raccord est correctement serti
- L’indicateur de sertissage blanc signale le matériau cuivre
- Le chiffre correspond à la dimension
- Les bouchons de protection empêchent les salissures
- Combinables avec d’autres systèmes d’alimentation Geberit
Joints
Joint d’étanchéité noir CIIR
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté/huile 0–3)
- Dépression
- Gaz inertes
En standard, les raccords Geberit Mapress Cuivre sont fournis avec des joints d’étanchéité CIIR noir Geberit Mapress.
Joint d’étanchéité noir EPDM
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de chauffage urbain ≤ 120 °C
- Eaux résiduaires
- Air comprimé (classe de pureté/huile 0–3)
- Dépression
- Gaz inertes

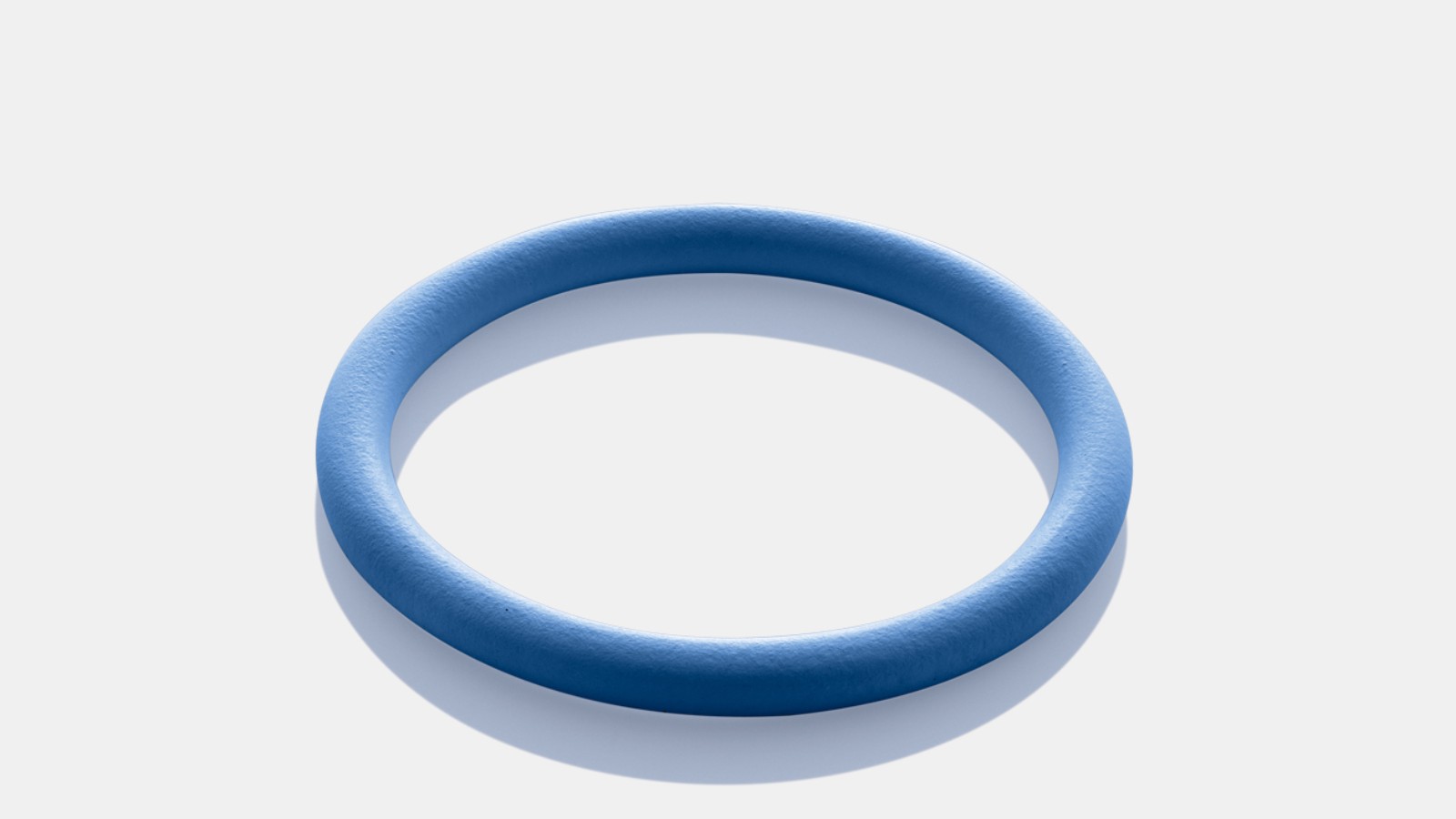

Joint d’étanchéité FKM bleu Geberit Mapress
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Air comprimé (classe de pureté huile 0–X)
Dépression
Températures de service :
-30 °C à +120 °C
-25 °C à +220 °C (brièvement)

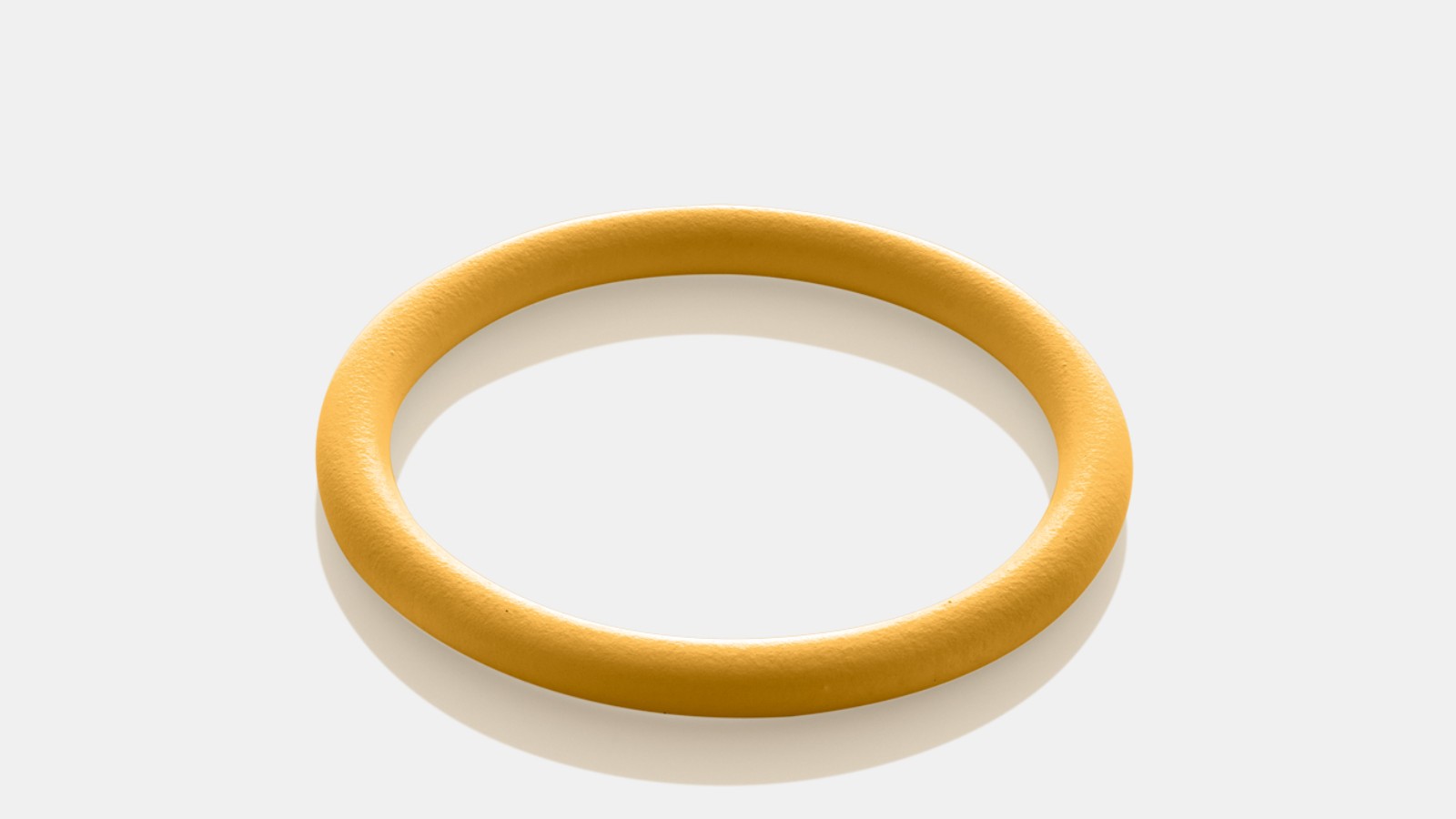

Joint d’étanchéité HNBR jaune Geberit Mapress
- Gaz naturels
- Gaz liquéfiés
Conditions :
utilisation de tubes en cuivre de qualité conformes à la norme DIN EN 1057.

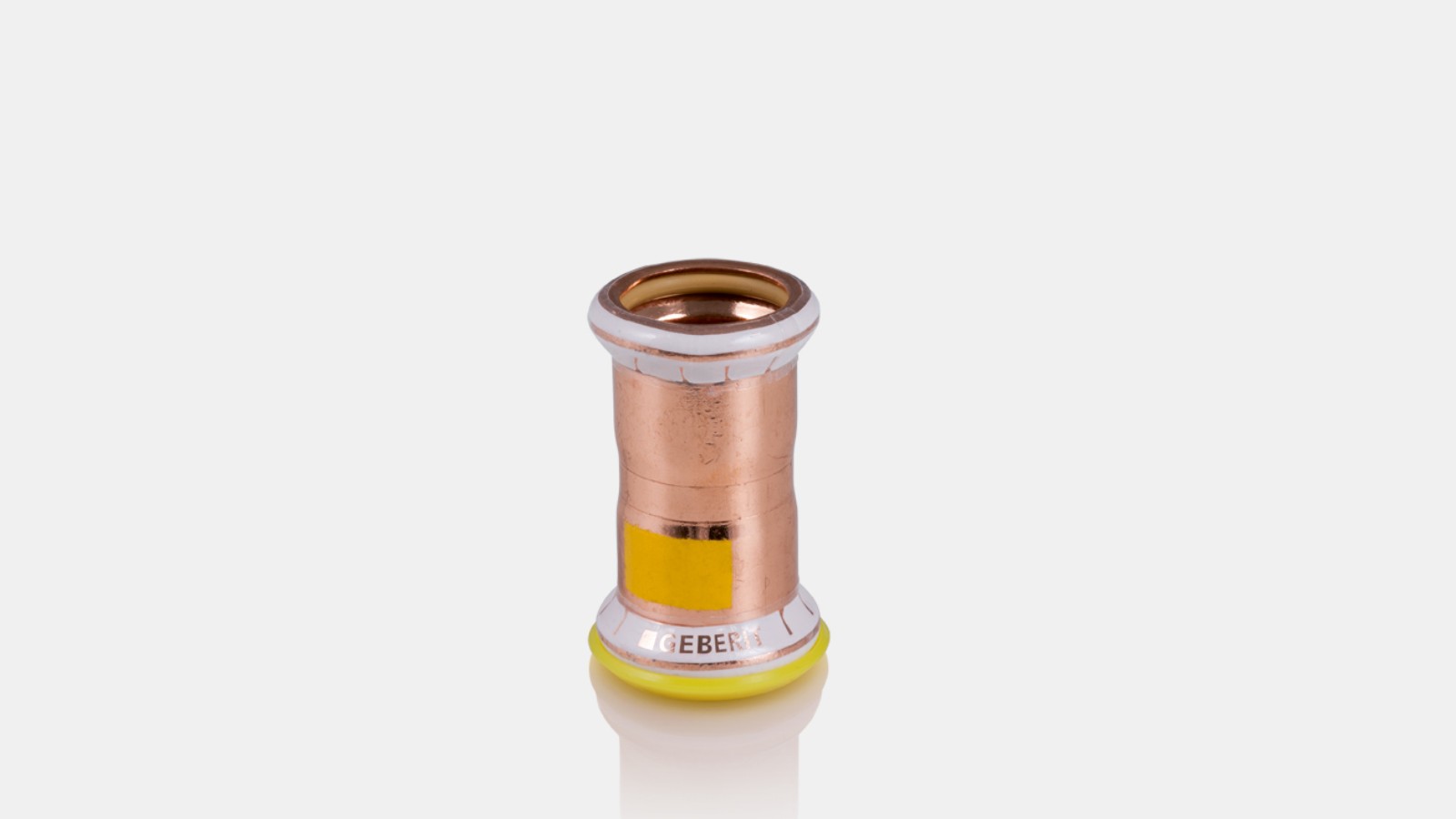

Le raccord Geberit Mapress Cuivre avec joint d’étanchéité jaune en HNBR a été spécialement conçu pour les applications gazières. Il est doté d’un marquage et de bouchons de protection jaunes.
